3] CONNEXIONS DU MATERIEL

Les paragraphes qui suivent donnent une présentation générale du module TCP/IP et
fournissent des informations complètes sur la façon de le connecter entre un périphérique
série et un réseau local.
Il faut utiliser une méthode de connexion spéciale lorsque vous confi gurez le module via son port
série. Voir « Confi guration via le port série », page 5.
Connexion entre le réseau local et le périphérique avec port série RS-232
Cette méthode de connexion vous permet de connecter le module TCP/IP à un connecteur
DB-9 du périphérique série (port série RS-232). Il vous est par exemple possible de vous
connecter au port série d'un contrôleur Centaur CT-V900-A. La connexion standard nécessite
l'utilisation d'un connecteur DB-9 raccordé à un câble de prise téléphone modulaire. Voir
illustration 5 ci-dessous et les instructions suivantes :
cdvi.com
34
cdvigroup.com

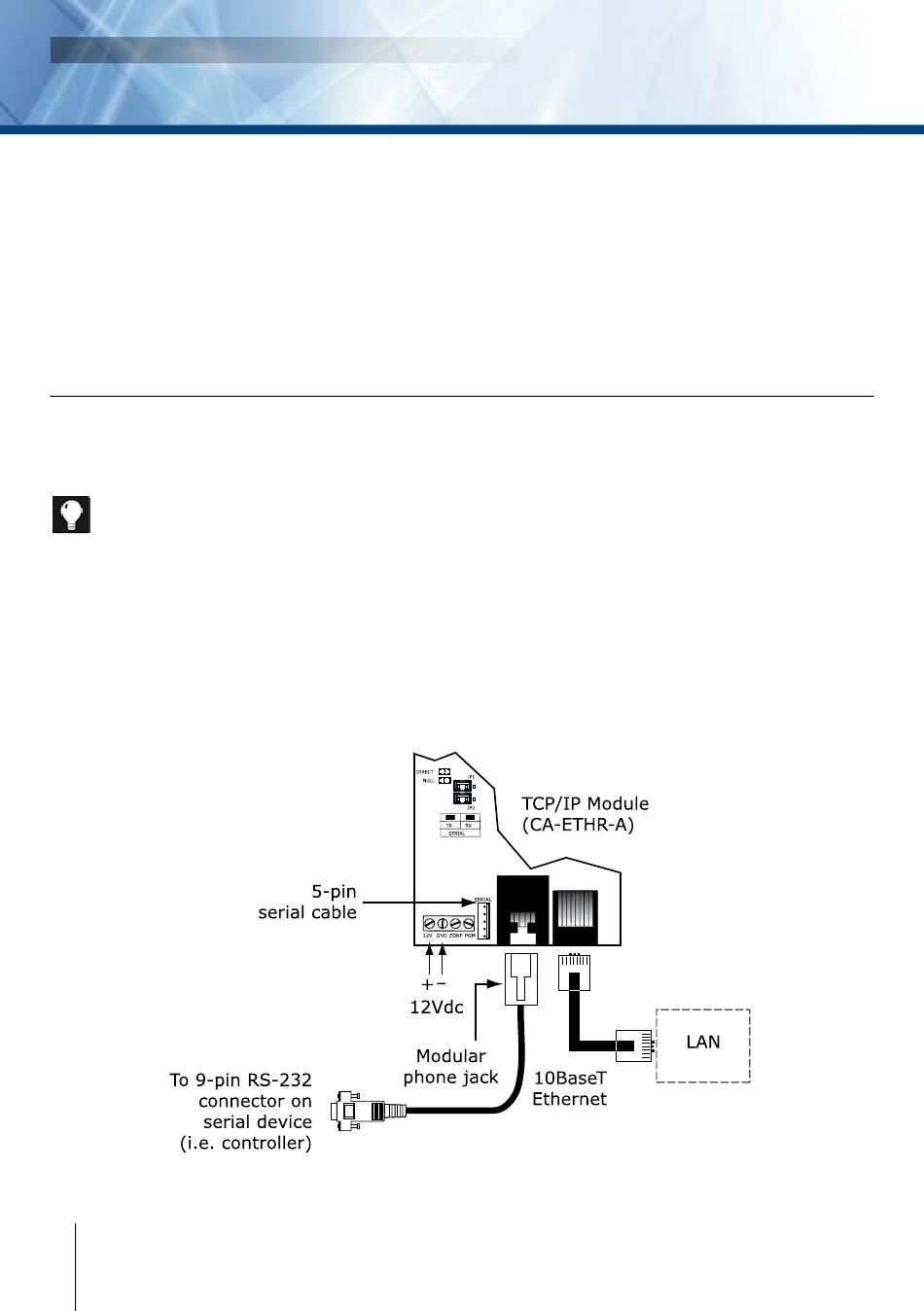

Illustration 5 : Connexions standard
