Préparation des conduits et de l'installation
NOTE : AFIN D'ÉVITER
VOTRE HOTTE,
DÉBRIS DE
L'OUVERTURE DE VENTILATION
- Choisir l'emplacement du conduit de ventilation
de la hotte vers l'extérieur. Voir Figure1.
- Un conduit droit et court permettra un
fonctionenment optimal de la hotte.
- Essayer d'éviter au maximum les raccords, les
coudes et les longs conduits. Ceci pourrait
affecter la performance de la hotte.
- Brancher temporairement la hotte pour tester
son bon fonctionnement avant installation.
- Important : Ôter tout film protecteur de la hotte.
-
Utiliser du ruban adhésif pour renforcer et
étanchéifier les joints entre les sections de
conduits.
Installation de la cheminée télescopique
1.
Marquer les axes centraux des plaques de
cuissons sur le plafond. Se servir des ces
axes pour positionner le gabarit de montage
comem dans Figure 2.
2.
Retirer et conserver le gabarit. Découper et
ôter des sections du plafond. Installer des
traverses en bois de 2" x 4" entre les solives
du plafond. Voir Figure 3. Consulter un
professionnel en cas de difficulté d'installation
ou si votre installation est particulière.
3.
Finir la surface du plafond, Bien marquer la
position des solives et des traverses, ou bien
repositionner le gabarit de montage pour
identifier les solives et les traverses.
4.
Attacher la cheminée télescopique au plafond
en la fixant solidement aux solives et aux
traverses avec huit vis (fournies) comme sur
Figure 3. S'assurrer que les vis soient vissées
dans le centre des solives et des traverses
afin d'avoir une
maximale.
5.
Ajuster la cheminée télescopique selon la
référence F du tableau 1 et des mesures de
la page 12. Fixer sur le ôté à l'aide de quatre
vis (4x8 mm) (fournies) comme sur Figure 3.
D'ENDOMMAGER
EMPÊCHER LES
PÉNÉTRER DANS
capacité de support

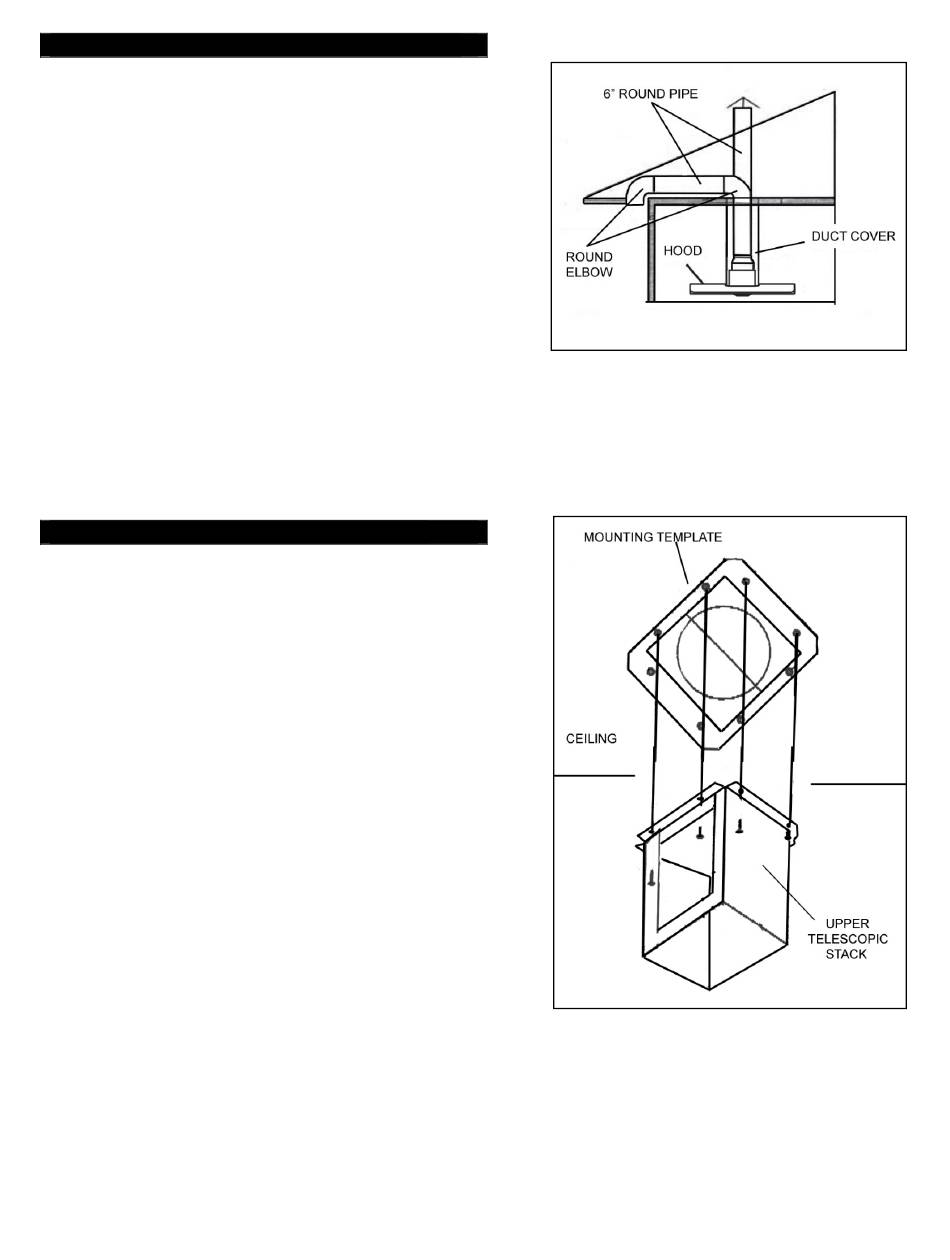

Figure 1
Figure 2
5
