Axis Q8665-E Guide D'installation page 105

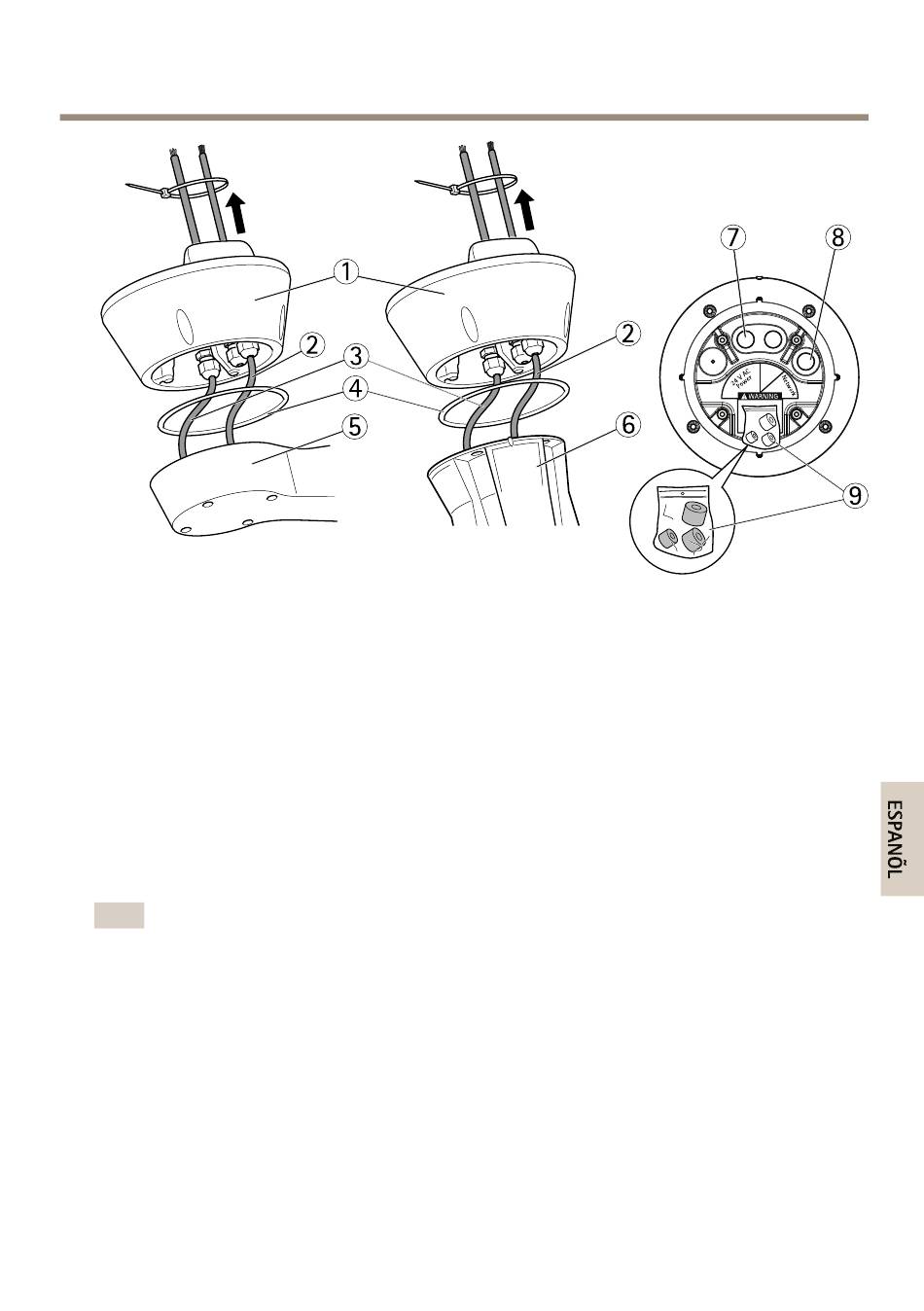

1 Unidad base
2
Cable de red
3
Cable de alimentación
4
Junta
5
Soporte de pared
6
Soporte de columna
7
Cable de alimentación
8
Cable de red
9
Juntas
6. Con una crimpadora RJ45, pele y crimpe el cable de red según las instrucciones del
fabricante.
7. Conecte el cable de red al conector de red de la unidad base.
Nota
Para que la instalación sea más fácil, puede desmontar el bloque de terminales de
alimentación del panel de circuitos y montarlo una vez que los cables estén conectados
correctamente.
8. Conecte el cable de alimentación al conector de alimentación de la unidad base.
Asegúrese de que el cable de masa amarillo/verde está conectado al pin central.
AXIS Q8665–E PTZ Network Camera
1
2
3
4
5
105
7
2
WARNING
6
8
9
