fr | Installation du kit de montage au plafond
4.
5.
6.
F.01U.215.782 | 1.0 | 2011.04
Utilisez la plaque de base du support comme gabarit ou découpez un trou de 177,8 mm
avec une tolérance de ±2,2 mm de la partie centrale de la dalle de plafond à l'aide d'une
scie pour cloison sèche ou d'une scie sauteuse.

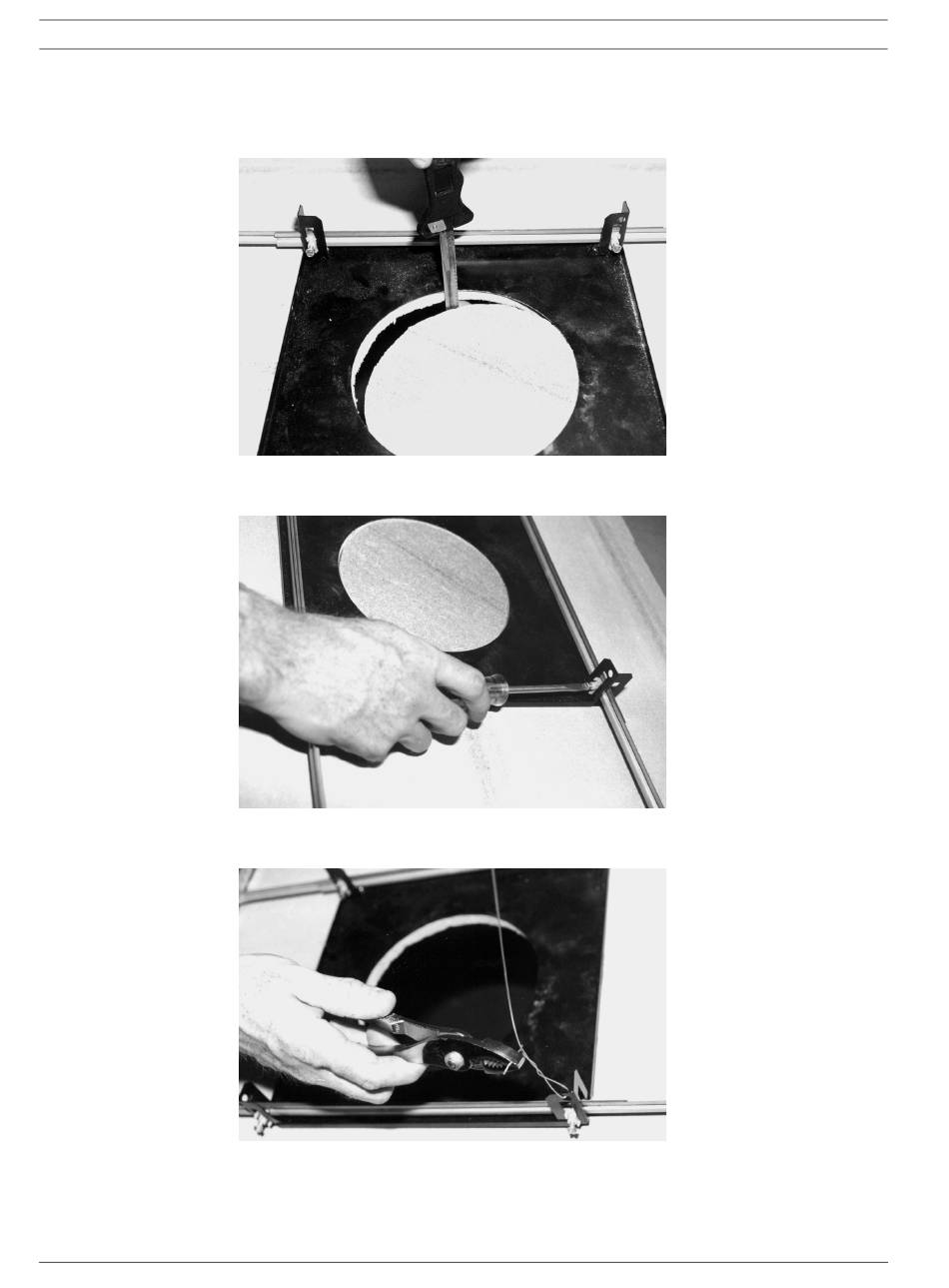

Figure 4.3 Découpe d'un trou dans la dalle de plafond
Serrez les quatre (4) vis de fixation sur le support.
Figure 4.4 Serrage des vis de fixation du support
Fixez le support à un point de fixation en hauteur à l'aide d'un fil de sécurité.
Figure 4.5 Fixation du support
Installation Manual
AutoDome 600 Series Analog PTZ Camera
