AutoDome 600 Series Analog PTZ Camera
3.9 Fixation de la tête sur le tube et serrage
1.
2.
Bosch Security Systems, Inc.
Avant d'accrocher la tête, inspectez visuellement le dôme et les connecteurs de la carte
d'interface afin de détecter toute obstruction d'orifice de broche et toute déformation
des broches.
Inclinez suffisamment la tête pour placer le crochet de montage sur le caisson, sur l'axe
de charnière encastré de la calotte du dôme.

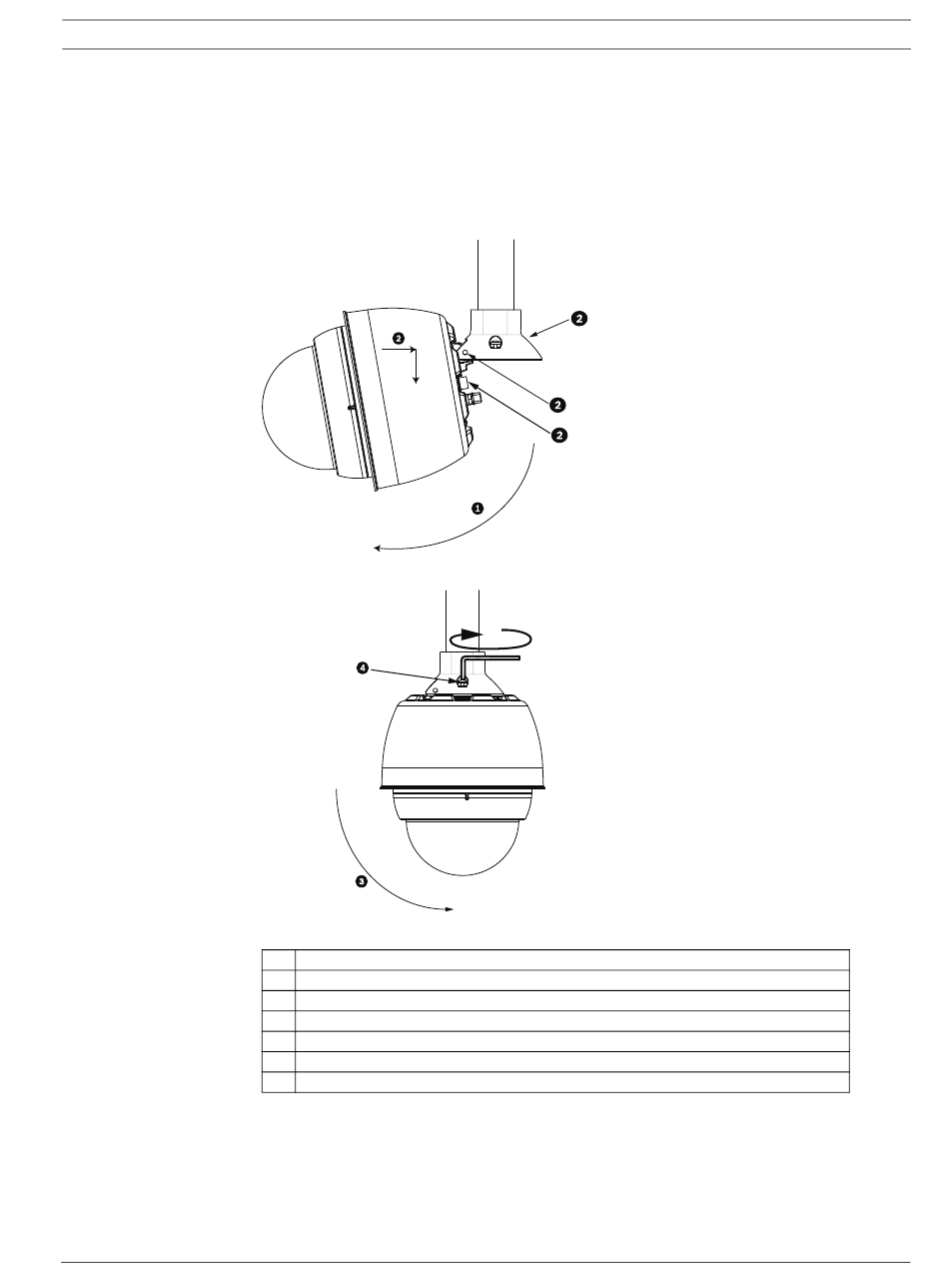

Figure 3.15 Fixation de la tête sur le support de montage parapet ou sur tube
1 Inclinez le dôme
2 Accrochez et lâchez
2a Calotte de dôme
2b Axe de charnière encastré
2c Connecteur du dôme
3 Faites pivoter vers le bas pour enficher le connecteur du dôme
4 Serrez les deux (2) vis de montage à un couple minimum de 10 à 12 N.m
Installation Manual
Installation des supports de montage parapet et sur tube | fr
a
b
c
57
F.01U.215.782 | 1.0 | 2011.04
