Fusible pour courant
faible M 6,3 A
Interrupteur MARCHE /
ARRET
Anneau lumineux
Bouton de reset
8

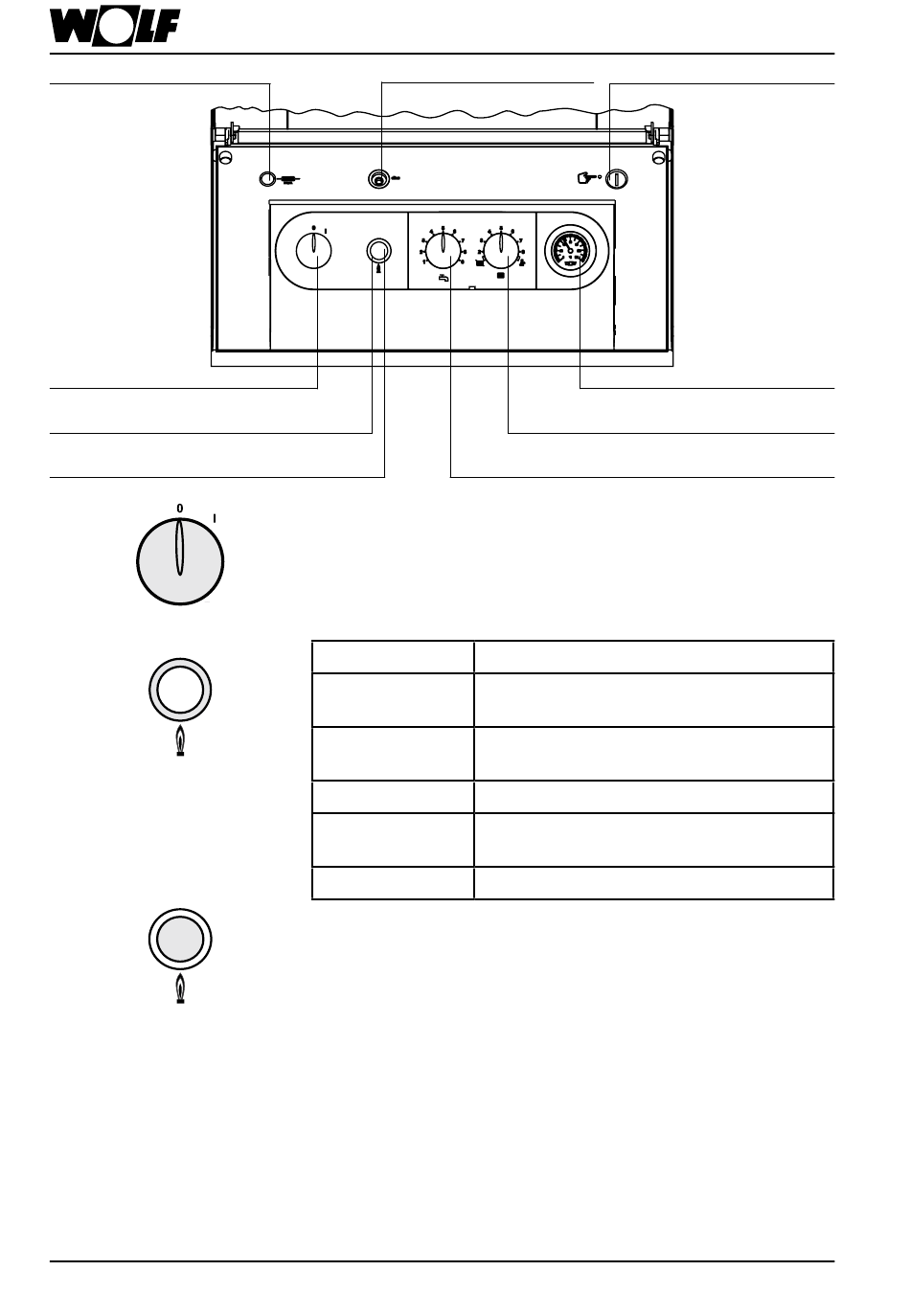

Régulation / Fonction / Utilisation
Raccord eBus pour PC/
ordinateur portable
Interrupteur de service MARCHE / ARRET
En position 0, la régulation de chaudière est arrêtée. Il n'y a pas
de protection contre le gel.
Anneau lumineux pour affichage de l'état
Affichage
Vert clignotant
Vert allumé en
permanence
Jaune clignotant
Jaune allumé en
permanence
Rouge clignotant
Bouton de reset
1. Pour remettre tous les paramètres au réglage en usine.
- L'interrupteur de service doit être en position O (ARRET).
- Appuyer sur le bouton de reset et le maintenir enfoncé en
amenant l'interrupteur de service en position I (MARCHE).
- Maintenir le bouton de reset enfoncé après la mise en marche
de l'installation pendant encore 2 s au moins.
2. Pour réarmer le boîtier de contrôle du brûleur fioul.
(uniquement en assoc. avec les composants Wolf appro-
priés)
- En cas d'un dérangement du brûleur, le boîtier de contrôle
du brûleur fioul est réarmé par un relais en appuyant sur le
bouton de reset.
Remarque :
En présence d'un dérangement du brûleur, les
chaudières au gaz doivent être réarmées directe-
ment sur le coffret de sécurité du brûleur gaz par
une ouverture du capot insonorisant.
Limiteur de temp. de
Utilisation réservée uni-
Eau primaire, sélection
Eau chaude, sélection
Signification
Veille (alimentation électrique en marche,
aucune demande de chaleur)
Demande de chaleur : La en pompe
fonctionne, brûleur arrêté
Marche provisoire
Brûleur en marche, flamme allumée
Défaut
sécurité (LTS)
quement
au technicien
Thermomètre
de la temp.
de la temp.
