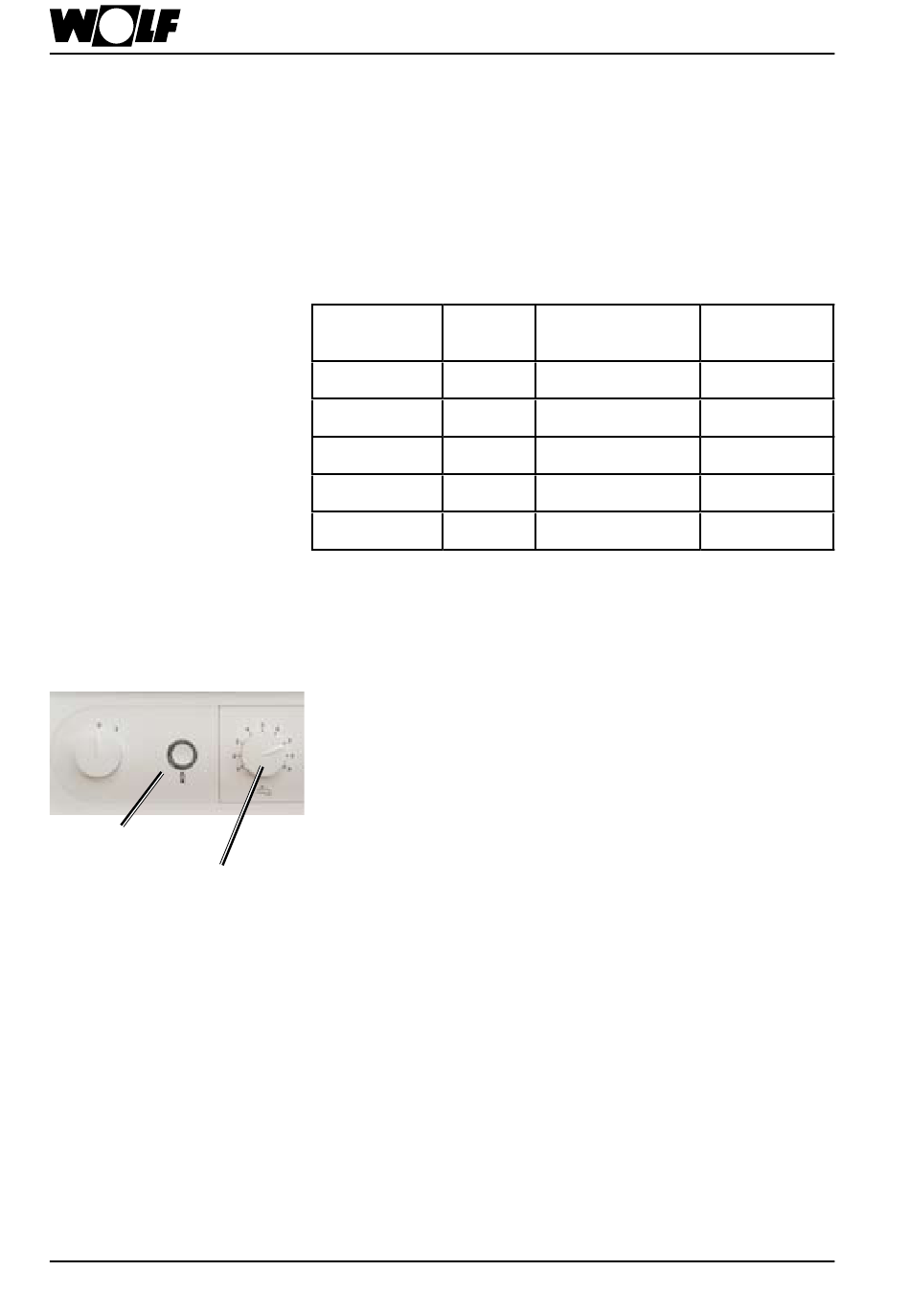

Réglage de l'adresse
eBus en mode cascade
Réglage de l'adresse du bus
Touche de remise
à zéro
Sélection de temp.
Eau chaude
Fonctionnement en
cascade
28
Réglage de l'adresse eBus
En cas d'utilisation de plusieurs chaudières (maximum de 4 régulations
R1) en association avec un régulateur de cascade KM, l'adresse eBus des
chaudières doit être réglée selon le tableau.
Le réglage de l'adresse eBus est effectué en maintenant le bouton de
reset enfoncé en état de marche. Après 5 secondes, le code clignotant
correspondant apparaît (selon le tableau) dans l'anneau lumineux.
L'adresse eBus correspondante peut être modifiée avec le commutateur
rotatif de sélection de la température de l'eau chaude. Après sélection
de l'adresse eBus nécessaire, le réglage est enregistré en relâchant le
bouton de reset.
Chaudière en
Adresse
mode cascade
eBus
des différentes
0*
chaudières*
1
1
2
2
3
3
4
4
*Réglage en usine (des différentes chaudières sans mode cascade)
* Combiné à un module en cascade, le premier appareil de chauffage
doit être réglé sur l'adresse de bus 1.
L'affectation des appareils de chauffage ou de l'adresse de bus (1), (2),
(3) et (4) doit être déterminée côté client. Aucune adresse de bus ne doit
être affectée plusieurs fois.
Indication : si un seul participant au bus (appareil de chauffage ou KM)
est isolé du réseau, tous les participants doivent être activés
et désactivés par le biais d'un interrupteur de l'installation.
Combiné au régulateur en cascade KM, entre 1 et 4 régulateurs R1 peuvent
être interconnectés.
La communication s'effectue via le bus à deux fils. Une adresse eBus
est assignée à chaque chaudière. Le KM transmet le taux de modulation
(0...100 %) et la validation à chaque chaudière, avec lesquels chaque
chaudière doit fonctionner.
Le R1 s'enclenche dès que le KM fixe un taux de modulation supérieur à 0.
Le chargement de ballon se poursuit dans le R1. Le régime ramonage ne
peut être activé que via le bouton rotatif de chauffage du R1.
Après coupure du brûleur, il n'y a pas de anti-court-cycle.
En régime cascade (taux de modulation supérieur à 0), la pompe de circuit
de chaudière devient automatiquement une pompe d'alimentation.
Lorsque le taux de modulation est supérieur à 0, la pompe s'enclenche.
Position comm.
Affichage dans
rotatif sél. de temp.
l'anneau lumi-
eau chaude
neux
6*
vert clignotant*
1
rouge
clignotant
2
jaune
clignotant
3
jaune / rouge
clignotant
4
jaune / vert
clignotant
3061810_1110
