compatible avec les capteurs T***********Z***** (DMT 01 ATEX E 083 X). Le modèle 3**0A***5*Z**** est
conçu pour une liaison 4 fils vers un capteur équipé d'une platine processeur intégrée (Modèle 700 ou
Modèle 800). Le modèle 3**0A***6*Z**** est conçu pour une liaison 4 fils vers une platine processeur
déportée (DMT 02 ATEX E 002, Modèle 700C).
L'amendement N° 3 du certificat ATEX DMT 02 ATEX E 252 X reflète l'utilisation du couvercle de l'indicateur
modifié et d'un écran en plastique à l'arrière de l'interface opérateur-procédé. Les transmetteurs fabriqués
avec le couvercle de l'indicateur modifié et l'écran en plastique à l'arrière de l'interface opérateur-procédé
seront identifiés à l'aide du code d'identification de construction (C.I.C.) A1.

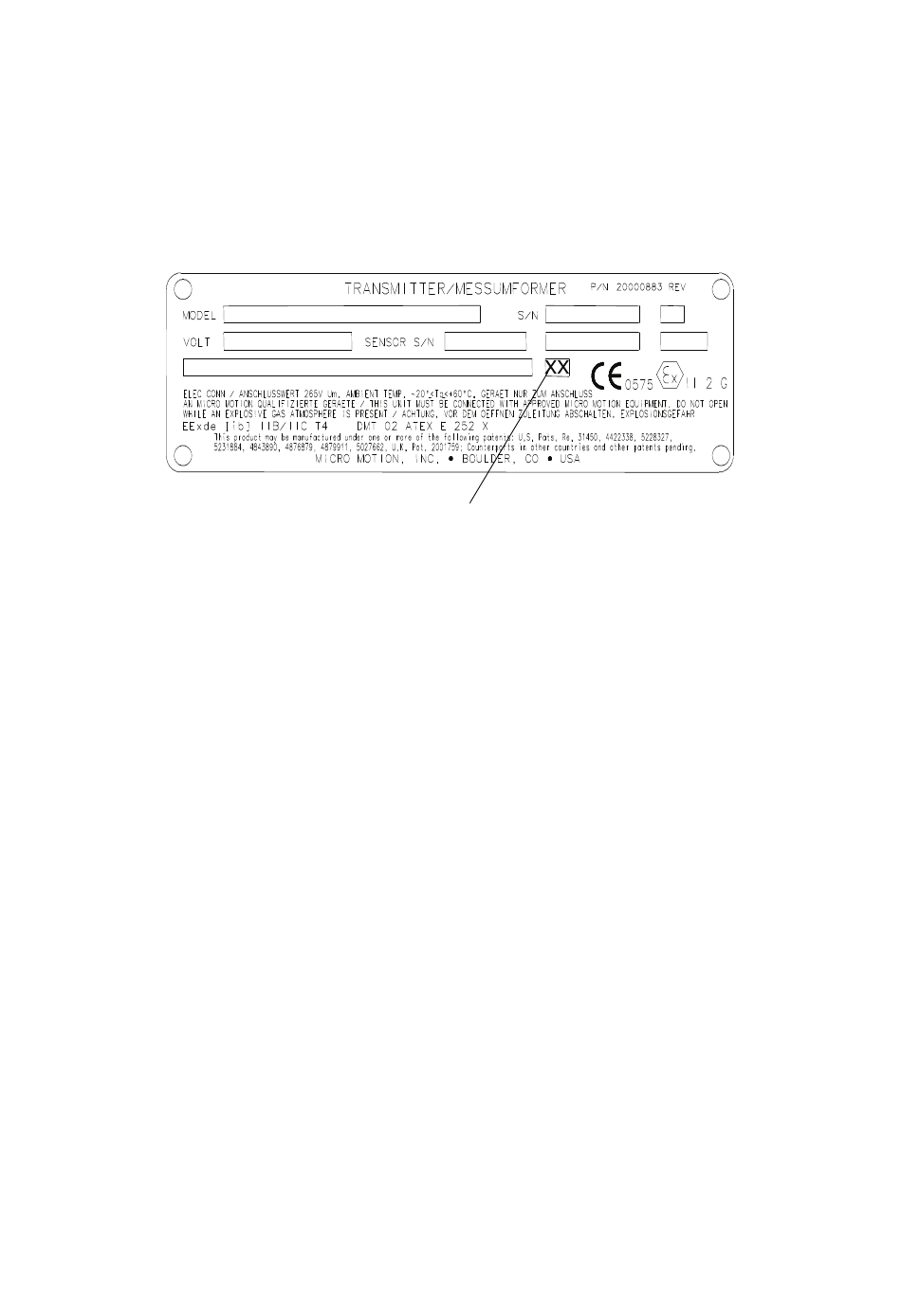

Code d'Identification de Construction (CIC)
L'amendement 4 du certificat ATEX DMT 02 ATEX E252 X remplace le marquage EEx par Ex
conformément à la nouvelle norme et couvre la modification des cartes de circuits imprimés internes. Cette
version est identifiée avec le Code d'Identification de Construction CIC A2.
3) Paramètres
3.1)

Circuit d'alimentation

Pour le modèle 3**0A1****Z**** (bornes J18-10 et J18-9)
Tension
Pour le modèle 3**0A2****Z**** (bornes J18-9 et J18-10)
Tension
Tension maximum
3.2) Circuits non de sécurité intrinsèque de transmission des données (bornes J18-1 / J18-8 et J18-11 / J18-20)
Tension
Instructions d'installation ATEX
(Emplacement approximatif)
Um
Jusqu'à
Transmetteur Modèle 3350/3700
CA 85–265
CC 18–30
CA/CC 265
CC 29
V
V
V
V
3
