Deltabar PMD55B HART
Endress+Hauser
3

Description du produit

3.1

Construction du produit

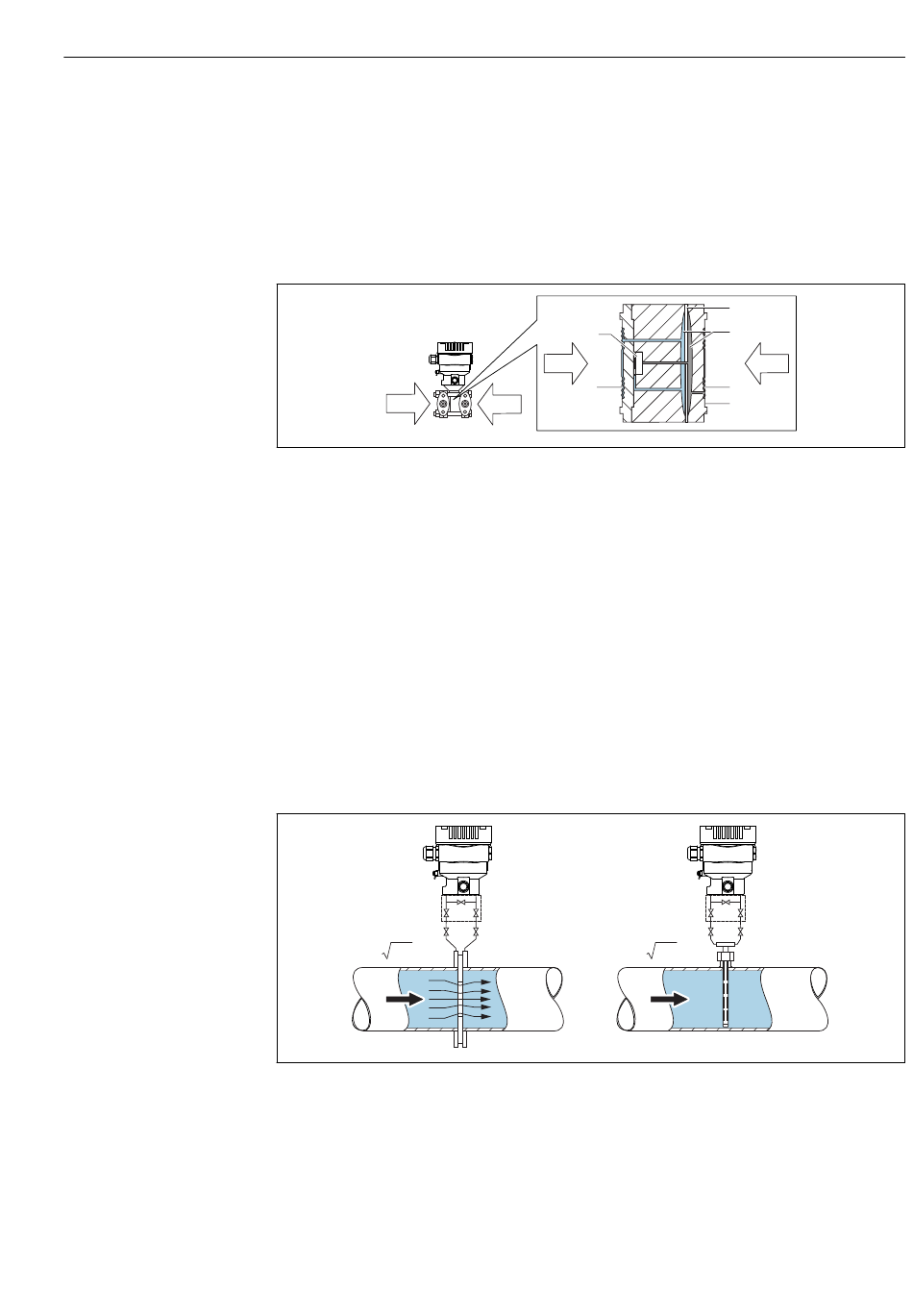

3.1.1 Cellule de mesure pour la pression différentielle avec
membrane de process métallique
p
1
1 Élément de mesure
2 Membrane centrale
3 Liquide de remplissage
4 Membrane de process
5 Joint
p1 Pression 1
p2 Pression 2
Les membranes de process sont déformées des deux côtés sous l' a ction des pressions. Un
liquide de remplissage transmet la pression vers un côté de l' é lément de mesure où se situe
un pont de résistance (technologie des semi-conducteurs : pont de Wheatstone). Le
changement de la tension de sortie du pont, qui dépend de la pression différentielle, est
mesuré et exploité en aval.
3.1.2 Mesure de débit
Mesure de débit avec Deltabar et capteur de pression différentielle :
A
+
p
Q ~ ∆ p
1
Q
A Diaphragme
B Sonde de Pitot
Q Débit
Δp Pression différentielle, Δp = p
1
p
1
4
p
+ -
2
–
p Q ~
2
– p
1 2
Description du produit
2
3
p
2
4
5
B
–
+
p
∆ p p
1 2
Q
A0043083
A0038340
11
