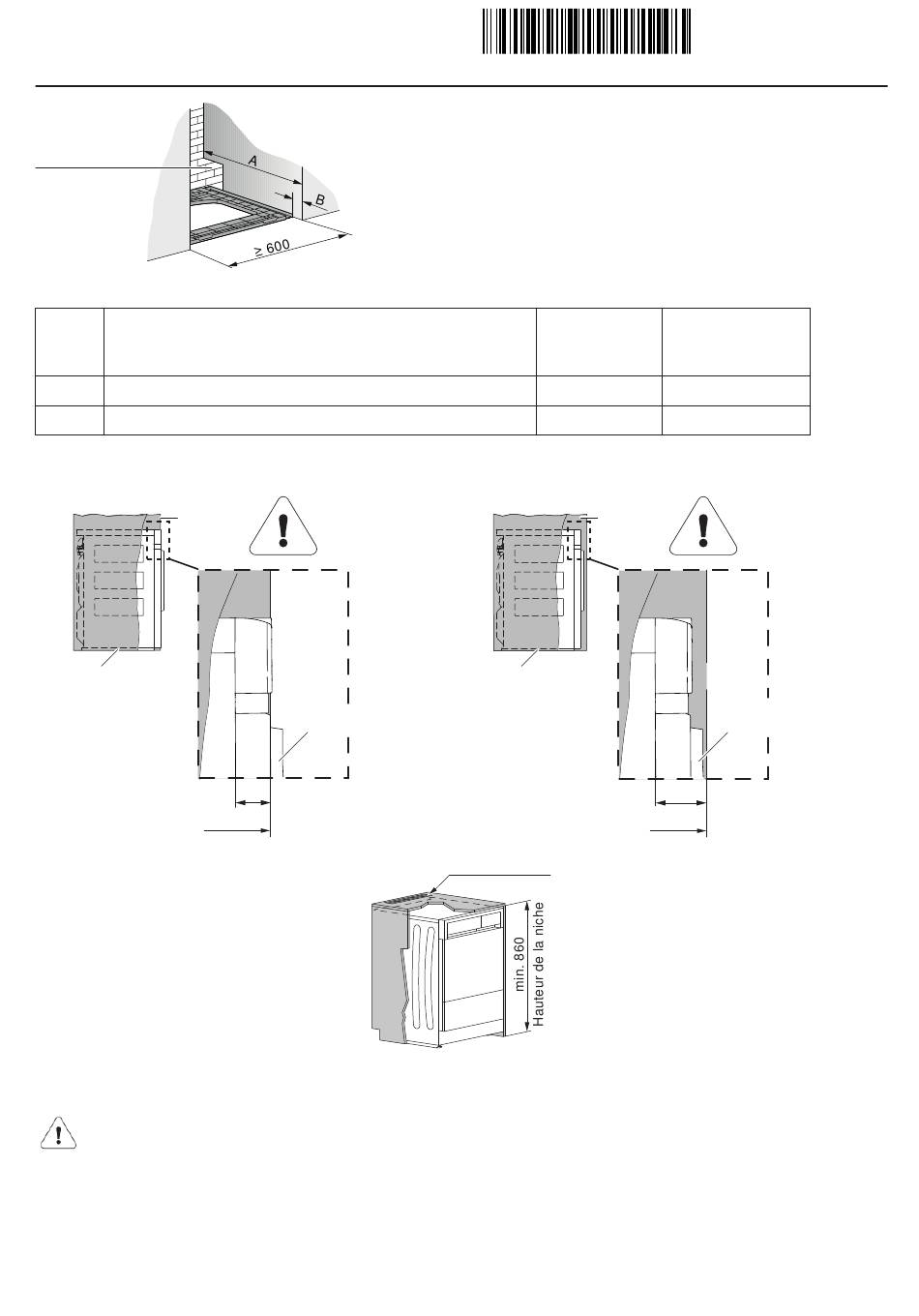

Notice d'installation
Sèche-linge «Pompe à chaleur»
Maison individuelle
Ouverture pour les
raccordements latéraux,
à gauche ou à droite
min 100 x 100 mm
Hauteur de la niche
min. 860 mm!
Variante Placement
1 Porte de la machine à laver située à l'avant de la niche
2 Porte de la machine à laver située en retrait de l'avant de la niche
Variante 1
Niche
Plaque d'installation
La chaleur émise par le dos de l'appareil doit être évacuée de la niche. Insérer 2 grilles d'aération P33.002 ou pratiquer une section
d'aération d'au moins 400 cm
Le tuyau d'eau de condensation ne doit pas être coincé entre la paroi arrière de l'appareil et le mur du bâtiment.
Porte de l'appareil
B
A
dans le couvercle de la niche afin d'assurer une amenée d'air frais via l'ouverture de raccordement.
2
Profondeur de la
niche A
min. 605 mm
min. 635 mm
Variante 2
Niche
Plaque d'installation
400 cm²
Grille d'aération
6
J12002.111-7
19.11.14
Décalage montage
plaque d'installation
B
50 mm
80 mm
Porte de
l'appareil
B
A
