Protocole DMX

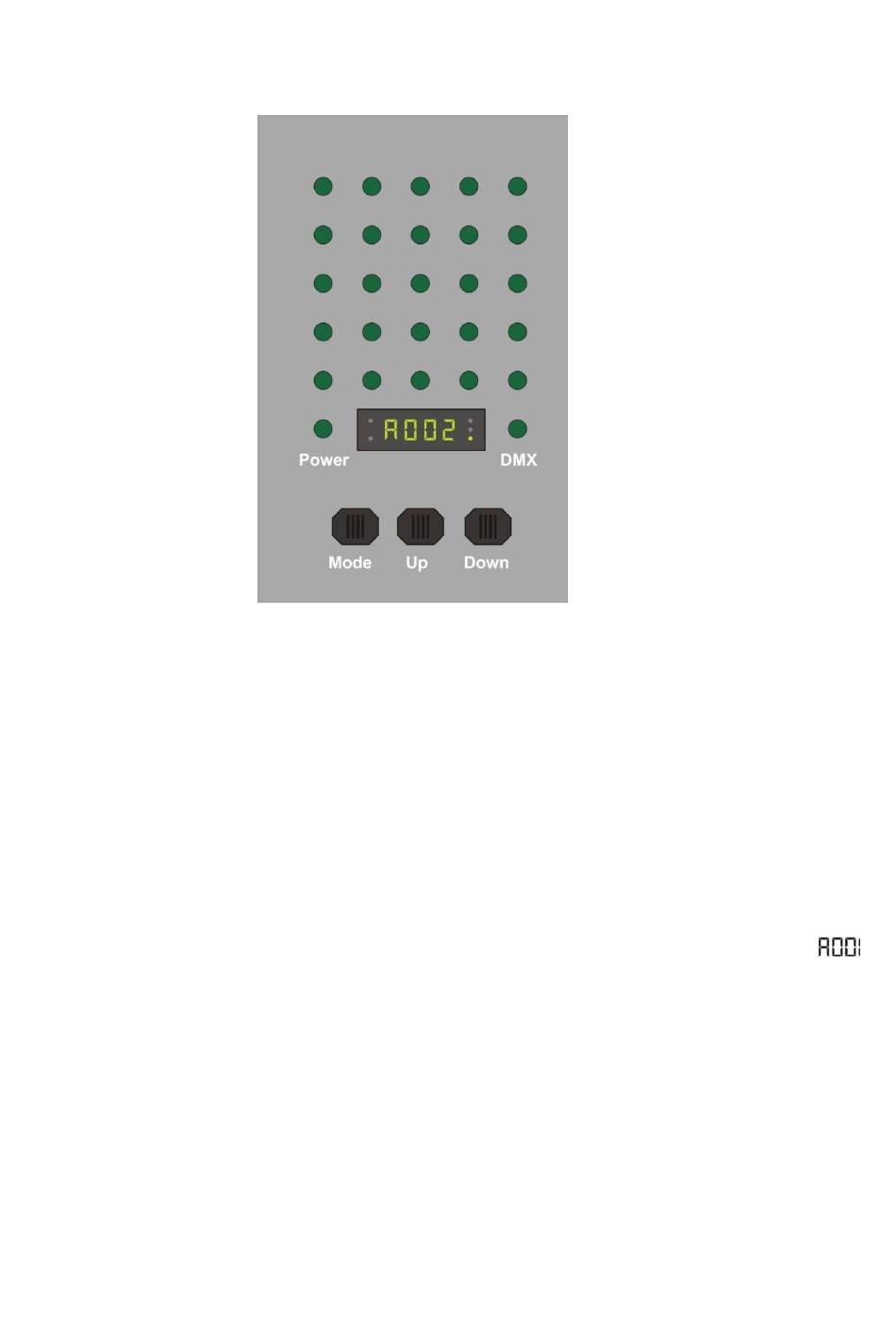

Panneau de contrôle
Si le témoin LED DMX clignote, cela signifie que le Matrix Blinder est en fonctionnement.
Fig. 5
Mode de contrôle
Les appareils sont adressés individuellement sur un câble et connectés au contrôleur.
Ils répondent donc au signal DMX du contrôleur (si vous avez sélectionné et sauvegardé une adresse
DMX, le contrôleur affiche automatiquement celle-ci lors de l'utilisation suivante).

Adressage DMX

Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel le Matrix Blinder répond au contrôleur.
Si vous utilisez le contrôleur, retenez que l'unité possède 29 canaux.
Si vous utilisez plusieurs Matrix Blinders, assurez-vous de définir correctement l'adressage DMX.
L'adresse DMX du premier Matrix Blinder devrait être 1 (001) ; celle du second Matrix Blinder devrait être
1 + 29 = 30 (030) ; celle du troisième Matrix Blinder devrait être 30 + 29 = 59 (059), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Matrix
Blinder correctement.
Si au moins deux Matrix Blinder partagent une même adresse, ils fonctionnent de la même manière.
Pour en savoir plus sur le réglage des adresses, référez-vous aux instructions « Adressage » (menu )
Contrôle :
après avoir défini les adresses de tous les Matrix Blinders, vous pouvez commencer à les faire fonctionner
par le biais de vos contrôleurs d'éclairage.
Remarque : une fois allumé, le Matrix Blinder détecte automatiquement si des données DMX 512 sont
reçues ou non. Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne
clignote pas.
Le problème peut être lié au fait que :
• le câble XLR venant du contrôleur n'est pas connecté à l'entrée du Matrix Blinder ;
• le contrôleur n'est pas branché ou est défectueux, le câble ou le connecteur est défectueux ou les
fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
