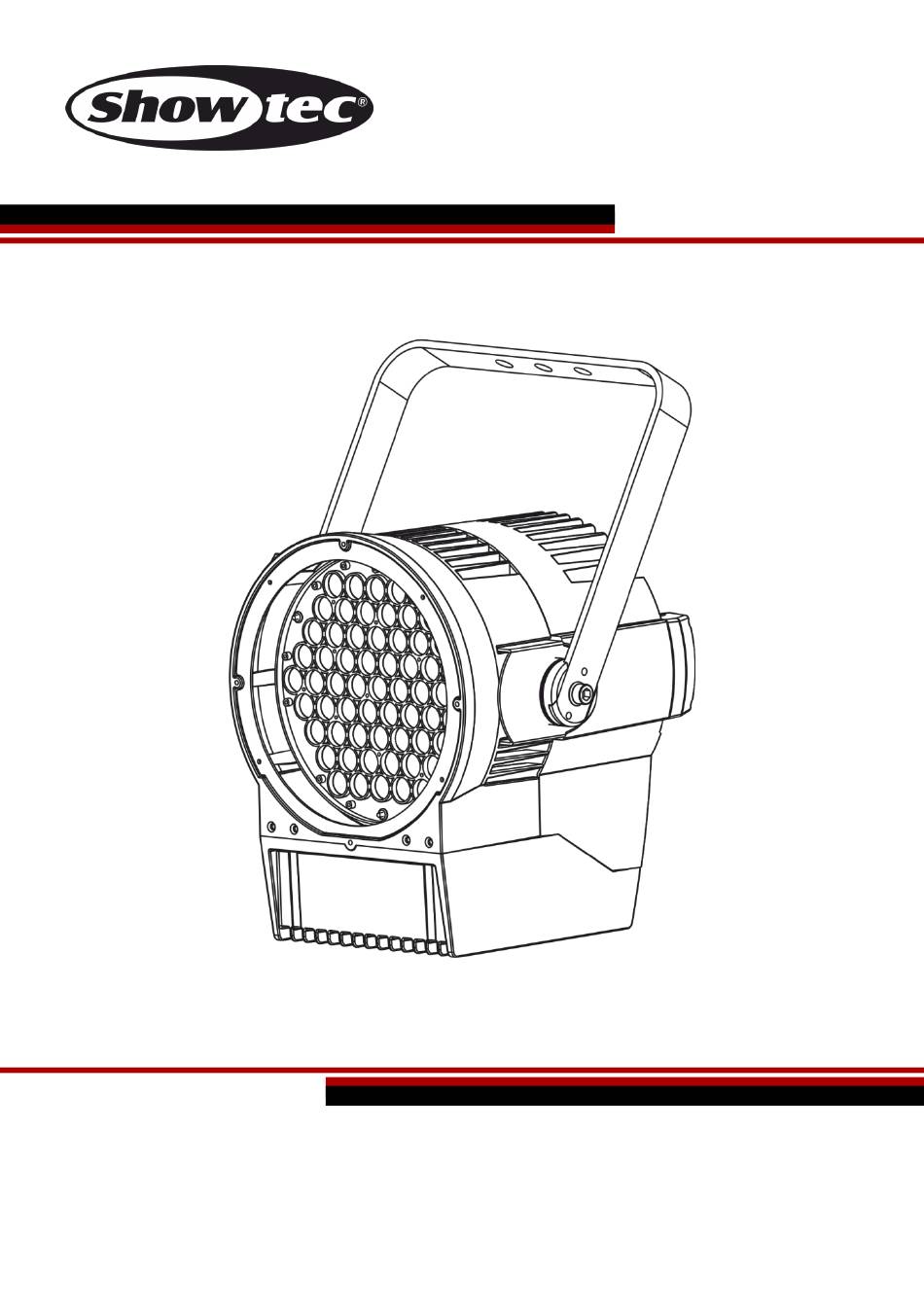

- Page 1 MANUEL FRANÇAIS Performer 5000 LED Code commande : 33050 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Performer 5000 LED Table des matières Avertissement ..................................3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Fixation .................................... 5 Branchement au secteur ............................6 Instructions de retour ..............................7 Réclamations ................................. 7 Description de l’appareil ..............................8 Caractéristiques ................................8 Aperçu .................................... - Page 3 Performer 5000 LED Dépannage ..................................26 Pas de lumière ................................26 Pas de réponse du DMX ............................26 Spécifications du produit ...............................28 Dimensions ..................................29 Remarque ..................................30 Code commande : 33050...
-
Page 4: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : Showtec Performer 5000 LED 1 cadre de couleur 1 câble de sécurité... -
Page 5: Important
Performer 5000 LED Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’a été causé pendant le transport. Dans le cas contraire, contactez votre revendeur. Pour conserver votre matériel en bon état et s’assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l’utilisateur de suivre les consignes et avertissements de sécurité... -
Page 6: Conditions D'utilisation
Performer 5000 LED • Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. • À l’usage des adultes seulement. Ne laissez jamais l’unité fonctionner sans surveillance. -
Page 7: Branchement Au Secteur
Performer 5000 LED Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume- Câble USA Broche MARRON ROUGE JAUNE / CUIVRE PHASE... -
Page 8: Instructions De Retour
Performer 5000 LED Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés. Highlite refusera les marchandises renvoyées et se dégagera de toute responsabilité. -
Page 9: Description De L'appareil

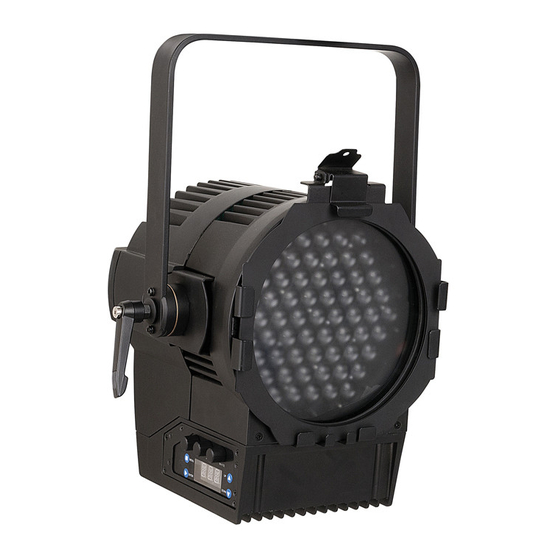

Performer 5000 LED Description de l’appareil Caractéristiques Le Showtec Performer 5000 LED est un projecteur pour théâtre avec une grande puissance en sortie et des effets d’excellente qualité. Source lumineuse : 61 LED blanche de 3W Tension d’entrée : 100 - 240 V C.A., 60/50 Hz ... - Page 10 Performer 5000 LED Schéma 02 01) Capuchon avant 02) Lentille 03) Monture de la lentille 04) Lentille zoom de 18,8 05) Monture de la lentille 1 06) Cadre en plastique 07) Lentille 08) LED 09) Dissipateur 10) Capot supérieur 11) Support de montage avec une vis d’inclinaison...
-
Page 11: Panneau Arrière
Performer 5000 LED Panneau arrière Schéma 03 20) Interrupteur d'alimentation ON/OFF 21) Connexion de mise à la terre 22) Œillet de sécurité 23) Fusible T6, 3AL / 250 V 24) Entrée du connecteur d'alimentation Powercon 100-240 V 25) Entrée du connecteur de signal DMX 5 broches... -
Page 12: Installation
Performer 5000 LED Installation Retirez tout le matériel d'emballage du Performer 5000 LED. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 13: Réglage De L'angle
Performer 5000 LED Réglage de l'angle 01) Desserrez la vis de réglage (ne la retirez pas). 02) Inclinez le projecteur dans la position souhaitée. 03) Serrez les vis de réglage pour verrouiller le projecteur en place. Schéma 05 Code commande : 33050... -
Page 14: Modes De Contrôle
Performer 5000 LED Modes de contrôle 3 modes sont disponibles : • Mode autonome • Maître / esclave • DMX-512 (1 canal, 2 canaux, 5 canaux, 10 canaux) Un Performer (autonome) 01) Fixez l’effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. -
Page 15: Plusieurs Performers (Contrôle Dmx)
Performer 5000 LED Plusieurs Performers (contrôle DMX) 01) Fixez l’effet lumineux sur une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140/70141). 03) Utilisez un câble XLR à 3 broches pour connecter les projecteurs Performer et d'autres appareils. -
Page 16: Connexion De L'appareil
Performer 5000 LED Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre... -
Page 17: Panneau De Controle
Performer 5000 LED Le Performer 5000 LED peut être utilisé avec une console de contrôle, en mode contrôle, ou sans console, en mode autonome Panneau de controle Bouton MENU Bouton ENTER Bouton DOWN (défilement vers le bas) Bouton UP (défilement vers le haut) Contrôle WHITE (blanc) -
Page 18: Vue D'ensemble
Performer 5000 LED Vue d’ensemble Code commande : 33050... -
Page 19: Options Du Menu Principal
Performer 5000 LED Options du menu principal Mode DMX-512 Mode d’utilisation Paramètres de zoom / variateur / couleurs Calibrage du blanc Configuration générale Réinitialisation du moteur 1. Mode DMX-512 Dans ce mode, vous pouvez définir l’adressage DMX. 01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 20: Calibrage Du Blanc
Performer 5000 LED 04) Lorsque l'écran affiche , appuyez sur le bouton ENTER pour ouvrir le s paramètres de zoom. 05) Appuyez sur les boutons UP/DOWN (ou tournez le contrôle ZOOM sur le panneau de contrôle) pour augmenter/réduire le facteur de grossissement. La plage de réglage est comprise entre , de fréquence basse à... -
Page 21: Configuration Générale
Performer 5000 LED 5. Configuration générale 01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. 03) Si l'écran affiche , vous devez insérer une combinaison de touches pour déverrouiller le menu. -
Page 22: Paramètres De La Courbe D'atténuation
Performer 5000 LED 5.3. Paramètres de la courbe d'atténuation 01) Lorsque l'écran affiche , appuyez sur le bouton ENTER pour ouvrir le menu. 02) Appuyez sur les boutons UP et DOWN pour choisir la courbe d'atténuation souhaitée parmi les 4 disponibles : 5.4. -
Page 23: Sauvegarde Du Dmx/Extinction
Performer 5000 LED 5.7 Sauvegarde du DMX/Extinction 01) Lorsque l'écran affiche , appuyez sur le bouton ENTER pour ouvrir le menu. 02) Appuyez sur les boutons UP et DOWN pour basculer entre les 2 options suivantes : BLACKOUT (extinction) Sauvegarde des données DMX 03) Si l'écran affiche... -
Page 24: Canaux Dmx
Performer 5000 LED Canaux DMX 1 canal Canal 1 – variateur d’intensité 0 - 255 Réglage graduel du variateur, de 0 à 100% 2 canaux Canal 1 – variateur d’intensité 0 - 255 Réglage graduel du variateur, de 0 à 100% Canal 2 - variateur d’intensité... - Page 25 Performer 5000 LED Canal 5 – blanc froid 0-255 Réglage graduel du blanc froid, de 0 à 100% Canal 6 - blanc froid délicat 0-255 Réglage du blanc froid délicat, de 0 à 100% Canal 7 – macro 0-10 Non fonctionnel...
-
Page 26: Nettoyage
04) Les câbles d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Performer 5000 LED ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 27: Dépannage
Il se peut que le problème soit lié : à l’alimentation, aux LED ou au fusible. 01) Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée. 02) LED. Rapportez le Performer à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 25 pour remplacer le fusible. - Page 28 Performer 5000 LED Problème Cause(s) probable(s) Solution L’alimentation est défectueuse • Vérifiez que l’appareil est allumé et Un ou plusieurs que les câbles sont correctement appareils ne branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible. Les appareils se La console de contrôle n’est pas...
-
Page 29: Spécifications Du Produit
Performer 5000 LED Spécifications du produit Modèle : Showtec Performer 5000 LED Tension d’entrée : 100 - 240 V C.A. / 60 / 50Hz Consommation : 180W (pleine puissance) Raccordement DMX : 30 pièces Fusible : T6, 3AL / 250V... -
Page 30: Dimensions
Performer 5000 LED Dimensions Code commande : 33050... -
Page 31: Remarque
Performer 5000 LED Remarque Code commande : 33050... - Page 32 ©2015 Showtec...
