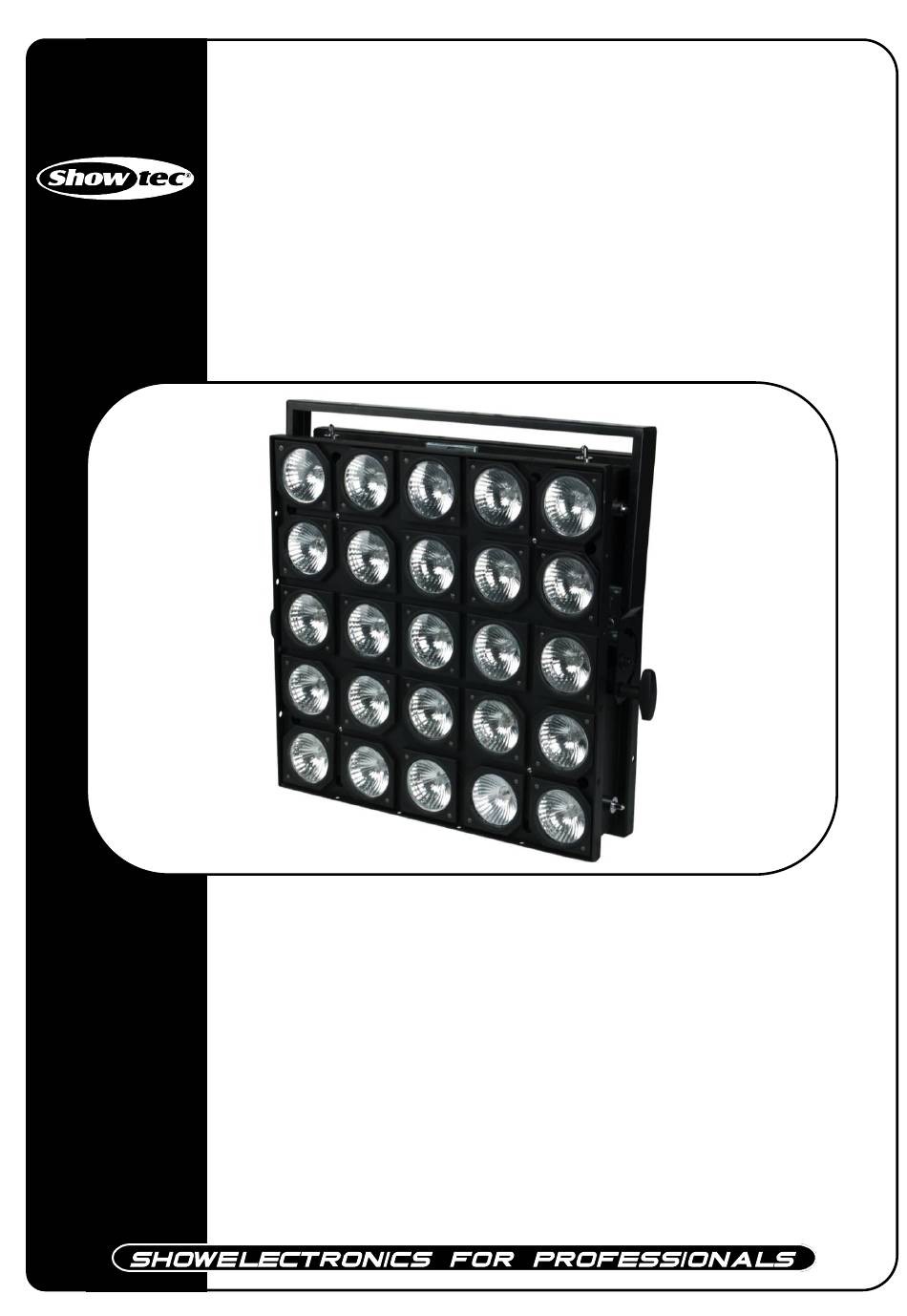

- Page 1 Matrix 5x5 Blinder ORDERCODE 30711 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Page 2 & play ou une présentation DMX sophistiquée, ce produit est conçu pour répondre à toutes vos attentes. Vous pouvez compter sur la qualité Showtec et choisir dans un large éventail de produits d’éclairage aux finitions exceptionnelles.
-
Page 3: Table Des Matières
Showtec Showtec Matrix Blinder Fiche de produit ™ Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Instructions de retour ..............................5 Réclamations ................................. 5 Description de l’appareil ..............................6 Vue d’ensemble ................................6 Mécanisme de verrouillage simple ........................... -
Page 4: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : • Showtec Matrix Blinder avec 25 lampes Par 30 Osram • Support inclus • Manuel de l’utilisateur ATTENTION ! Conservez l’appareil à... - Page 5 Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 6: Conditions D'utilisation
Cet appareil est répertorié sous la protection classe 1. Il est donc primordial de connecter le conducteur jaune / vert à la terre. Lors de la première mise en marche, de la fumée ou certaines odeurs peuvent émaner de l’appareil. -
Page 7: Branchement Au Secteur
Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume-Uni Câble USA Broche MARRON ROUGE JAUNE / CUIVRE PHASE BLEU NOIR ARGENTÉ NEUTRE JAUNE / VERT VERT... -
Page 8: Description De L'appareil

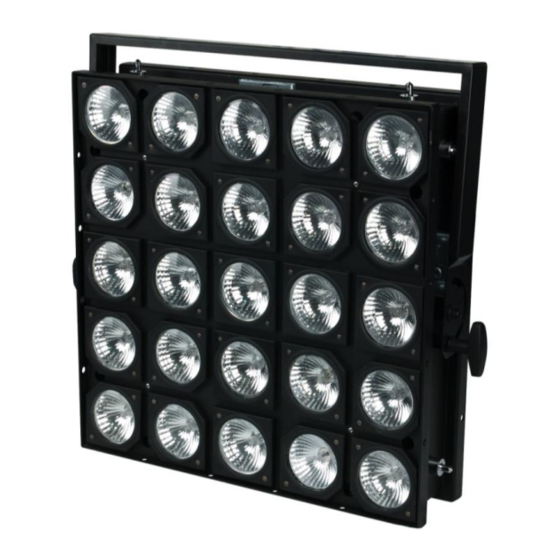

Description de l’appareil Caractéristiques Le Showtec Matrix Blinder est un blinder avec une grande puissance en sortie et des effets d’excellente qualité. • Blinder public extraordinaire et multifonctions • 4 modes DMX différents : 1. mode basique à 4 canaux ;... -
Page 9: Panneau Arrière
Panneau arrière Fig. 2 6 7 8 9 10 11 12 13 1) Mécanisme de verrouillage (clé hexagonale de 8 mm vendue séparément, code commande SPHK016) 2) Powercon 3) Fusible automatique 10 A 4) Connexion à la terre 5) ON/OFF 6) Affichage LCD 7) Bouton Mode 8) Bouton Up... -
Page 10: Installation
Installation Installation de la lampe Le Showtec Matrix Blinder utilise l’ampoule Par 30 E27 Spot (code commande 80120) fournie par la majorité des fabricants. Il est recommandé d’utiliser la lampe appropriée pour votre unité. Notez que des versions du Matrix utilisant d’autres types de lampes pourront être proposées dans l’avenir. -
Page 11: Contrôle Dmx D'un / De Plusieurs Matrix Blinder(S)
Contrôle DMX d’un / de plusieurs Matrix Blinder(s) 1. Fixez l’effet lumineux sur la structure. Laissez au moins 1 mètre sur tous les côtés pour une bonne circulation d’air. 2. Utilisez un câble XLR à 3 broches pour connecter les Matrix Blinders et autres appareils. 3. -
Page 12: Connexion De L'appareil
Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez un contrôleur DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre en charge. -
Page 13: Protocole Dmx
Protocole DMX Panneau de contrôle Si le témoin LED DMX clignote, cela signifie que le Matrix Blinder est en fonctionnement. Fig. 5 Mode de contrôle Les appareils sont adressés individuellement sur un câble et connectés au contrôleur. Ils répondent donc au signal DMX du contrôleur (si vous avez sélectionné et sauvegardé une adresse DMX, le contrôleur affiche automatiquement celle-ci lors de l’utilisation suivante). -
Page 14: Fonctions Du Panneau De Contrôle
Fonctions du panneau de contrôle Pour le fonctionnement synchronisé de plusieurs appareils, ceux-ci doivent être connectés sur un câble. Remarque : déconnectez les appareils du contrôleur DMX avant de les utiliser pour éviter des collisions de données et un mauvais fonctionnement des appareils ! Adressage DMX Avec ce menu, vous pouvez définir l’adressage DMX. -
Page 15: Canaux Dmx
Canaux DMX 4 canaux (BASIQUE) Canal 1 – variateur d’intensité 0 - 255 De noir à plus clair Canal 2 – macros statiques Pas de fonction 1 - 255 Macro statique 1 - 255 (voir page 19) Canal 3 – macros dynamiques 0 - 255 Pas de fonction 1 - 43... -
Page 16: Canaux (Matrix)
Canal 6 – variateur d’intensité zone 2 0 - 255 De noir à plus clair Canal 7 – variateur d’intensité zone 3 0 - 255 De noir à plus clair Canal 8 – variateur d’intensité zone 4 0 - 255 De noir à... - Page 17 Canal 11 – variateur d’intensité lampe 11 0 - 255 De noir à plus clair Canal 12 – variateur d’intensité lampe 12 0 - 255 De noir à plus clair Canal 13 – variateur d’intensité lampe 13 0 - 255 De noir à...
-
Page 18: Canaux (Avancé)
29 canaux (AVANCÉ) Canal 1 – variateur d’intensité 0 - 255 De noir à plus clair Canal 2 – macros statiques Pas de fonction 1 - 255 Macro statique 1 - 255 (voir page 19) Canal 3 – macros dynamiques 0 - 255 Pas de fonction 1 - 43... - Page 19 Canal 14 – variateur d’intensité lampe 10 0 - 255 De noir à plus clair Canal 15 – variateur d’intensité lampe 11 0 - 255 De noir à plus clair Canal 16 – variateur d’intensité lampe 12 0 - 255 De noir à...
-
Page 20: Motifs Statiques
Motifs statiques... -
Page 21: Motifs Dynamiques (Poursuites)
Motifs dynamiques (poursuites) Poursuite 001 Poursuite 002 Poursuite 003 Poursuite 004 Poursuite 005 Poursuite 006 Poursuite 007 Poursuite 008 Poursuite 009 Poursuite 010 Poursuite 011 Poursuite 012 Poursuite 013 Poursuite 014 Poursuite 015 Poursuite 016 Poursuite 017 Poursuite 018 Poursuite 019 Poursuite 020 Poursuite 021 Poursuite 022... - Page 22 Poursuite 023 Poursuite 024 Poursuite 025 Poursuite 026 Poursuite 027 Poursuite 028 Poursuite 029 Poursuite 030 Poursuite 031 Poursuite 032 Poursuite 033 Poursuite 034 Poursuite 035 Poursuite 036 Poursuite 037 Poursuite 038 Poursuite 039 Poursuite 040 Poursuite 041 Poursuite 042 Poursuite 043...
- Page 23 Entre 44 - 127, il n’y a pas de poursuites. Poursuite 128 Poursuite 129 Poursuite 130 Poursuite 131 Poursuite 132 Poursuite 133 Poursuite 134 Poursuite 135 Poursuite 136 Poursuite 137 Poursuite 138 Poursuite 139 Poursuite 140 Poursuite 141 Poursuite 142 Poursuite 143 Poursuite 144...
- Page 24 Poursuite 145 Poursuite 146 Poursuite 147 Poursuite 148 Poursuite 149 Poursuite 150 Poursuite 151 Poursuite 152 Poursuite 153 Poursuite 154 Poursuite 155 Poursuite 156 Poursuite 157 Poursuite 158 Poursuite 159 Poursuite 160 Poursuite 161 Poursuite 162 Poursuite 163 Poursuite 164 Poursuite 165...
- Page 25 Poursuite 166 Poursuite 167 Poursuite 168 Poursuite 169 Poursuite 170 Poursuite 171 Poursuite 172 Poursuite 173 Poursuite 174 Poursuite 175 Poursuite 176 Poursuite 177 Poursuite 178 Poursuite 179 Poursuite 180 Poursuite 181 Poursuite 182 Poursuite 183 Poursuite 184 Poursuite 185 Poursuite 186 Poursuite 187 Poursuite 188...
- Page 26 Poursuite 190 Poursuite 191 Poursuite 192 Poursuite 193 Poursuite 194 Poursuite 195 Poursuite 196 Poursuite 197 Poursuite 198 Poursuite 199 Poursuite 200 Poursuite 201 Poursuite 202...
- Page 27 Poursuite 203 Poursuite 204 Poursuite 205 Poursuite 206 Poursuite 207 Poursuite 208 Poursuite 209 Poursuite 210 Poursuite 211 Poursuite 212 Poursuite 213 Poursuite 214 Poursuite 215 Poursuite 216 Poursuite 217 Poursuite 218 Poursuite 219 Poursuite 220 Poursuite 221 Poursuite 222 Poursuite 223 Poursuite 224...
- Page 28 Poursuite 225 Poursuite 226 Poursuite 227 Poursuite 228 Poursuite 229 Poursuite 230 Entre 231 - 255, il n’y a pas de poursuites.
-
Page 29: Video Sur Le Matrix (Arkaos Ou Dmt)
Dans cette configuration, le damier formant le Matrix est composé de panneaux de 4 x 3. Chacun possède 25 pixels. Ils sont tous contrôlés grâce au logiciel Arkaos Media Master Express LED mapper. Le nœud utilisé est un Showtec Node-1 (50802). Ce nœud est composé d’un convertisseur DMX-Artnet bidirectionnel. D’un côté du nœud, vous insérez le... -
Page 30: Exemple De Configuration De Panneaux 4 X 3
Exemple de configuration de panneaux 4 x 3 Pour plus d’informations sur le Matrix, rendez-vous sur : Cliquez sur le lien suivant : Showtec 30711-Matrix 5x5 Blinder... -
Page 31: Entretien
4. Les câbles d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Showtec Matrix Blinder ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 32: Dépannage
Dépannage Pas de lumière Ce guide de dépannage est conçu pour vous aider à résoudre des problèmes simples. Pour ce faire, vous devez suivre les étapes suivantes dans l’ordre afin de trouver une solution. Dès que l’unité fonctionne à nouveau correctement, ne suivez plus ces étapes. Si l’effet lumineux ne fonctionne pas bien, confiez-en la réparation à... - Page 33 Problème Cause(s) probable(s) Solution(s) L’alimentation est défectueuse. • Vérifiez si l’appareil est allumé et les Un ou plusieurs câbles correctement branchés. appareils semblent Le fusible principal a grillé. • Remplacez le fusible. totalement hors d’usage. Le câble plat situé à l’intérieur du •...
-
Page 34: Caractéristiques Du Produit
Caractéristiques du produit Modèle : Showtec Matrix Blinder Tension : 240 V - 50 Hz (CE) Blinder public extraordinaire et multifonctions 4 modes DMX différents : 1. mode basique à 4 canaux ; 2. mode zone à 9 canaux ;...
