Connexion de l'appareil
Vous allez avoir besoin d'un câble data série pour faire fonctionner l'éclairage d'un ou de plusieurs
appareils, si vous utilisez un contrôleur DMX-512, ou pour synchroniser l'éclairage d'au moins deux
appareils, s'ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous
les appareils sur un câble data série détermine le nombre d'appareils que ce câble peut prendre en
charge.
Important :
les appareils reliés à un câble data série doivent être configurés en série sur une seule
ligne. Pour se conformer à la norme EIA-485, il est important de ne pas connecter plus de
30 appareils à un seul câble data série sans recourir à un répartiteur optique DMX. Cela
pourrait en effet détériorer le signal DMX numérique.
Vous pouvez connecter seulement 17 Matrix Blinders dans le mode le plus avancé, depuis
qu'il utilise 29 canaux par appareil.
Distance maximum de ligne DMX recommandée : 100 mètre.
Nombre maximum de Matrix Blinders sur une ligne DMX : 30.
Câblage de données
Pour relier des appareils entre eux, vous devez utiliser des câbles de données. Vous pouvez soit acheter
des câbles DMX DAP Audio certifiés directement auprès d'un revendeur / distributeur, soit en fabriquer
vous-même. Si vous choisissez cette solution, veuillez utiliser des câbles de transmission de données qui
peuvent supporter un signal de haute qualité et qui sont peu sensibles aux interférences
électromagnétiques.

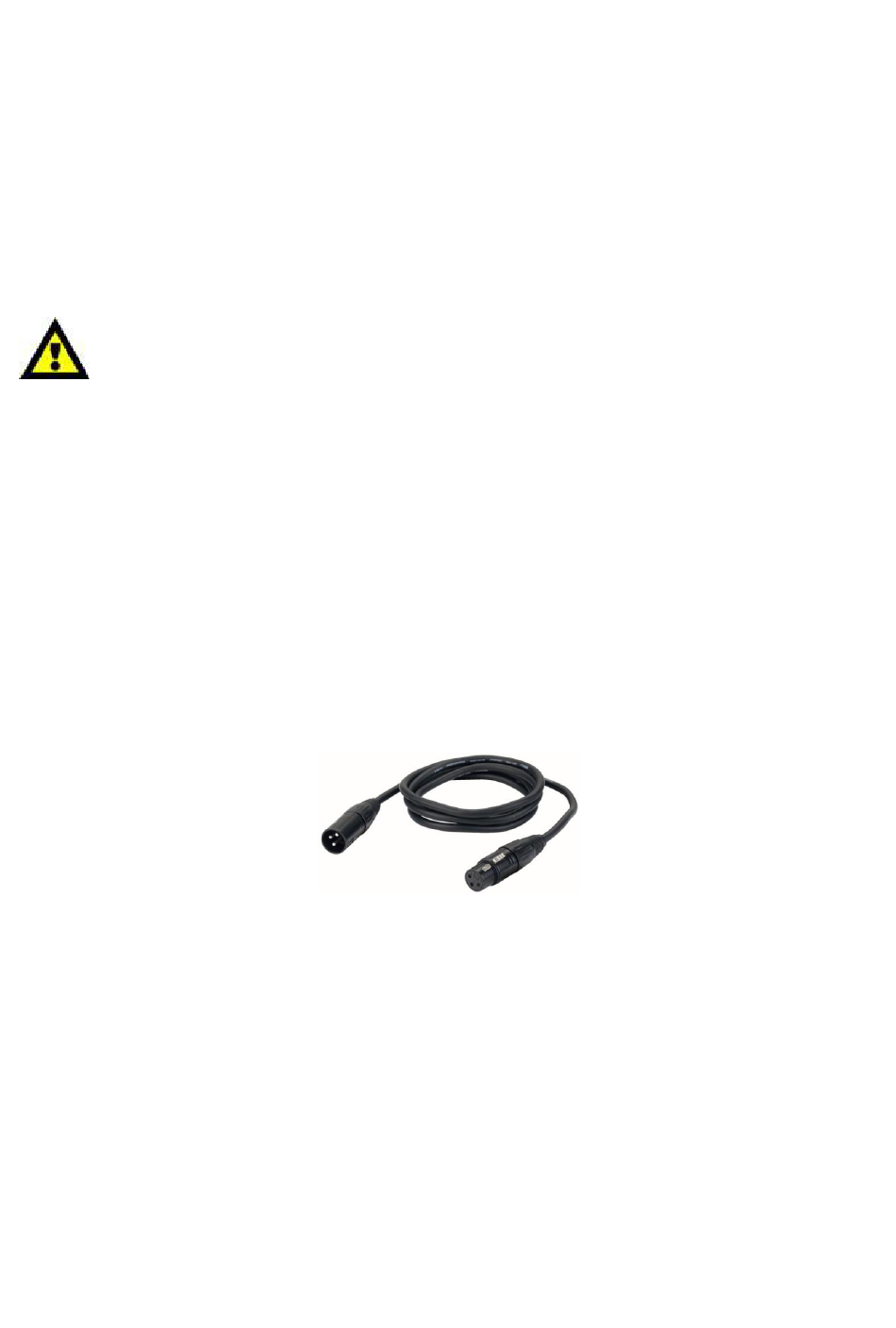

Câbles de données DMX DAP Audio certifiés
•
Câble micro basique DAP Audio multi emploi.
Code commande FL01150 (1,5 m), FL013 (3 m), FL016 (6 m), FL0110 (10 m), FL0115 (15 m), FL0120
(20 m).
•
Câble DAP Audio
et de connecteurs fabriqués par
Neutrik®. Code commande FL71150 (1,5 m), FL713 (3 m), FL716 (6 m), FL7110 (10 m).
idéal pour les utilisateurs exigeants, bénéficiant d'une qualité audio exceptionnelle
bal. XLR / M 3 broches > XLR / F 3 broches
10
