Manuels Connexes pour VANTRUE T3 Super
Sommaire des Matières pour VANTRUE T3 Super
- Page 1 Hé, retrouvez-nous ici: www.vantrue.net/contact facebook.com/vantrue.live Toujours une surprise à Vantrue - 60 -...
-

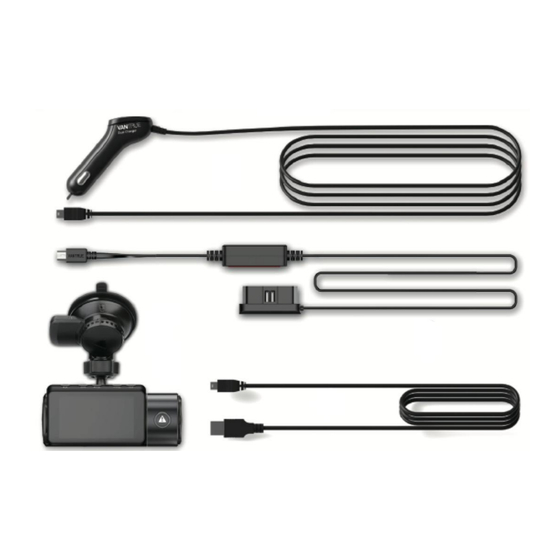

Page 2: Qu'y A-T-Il Dans La Boîte
USB de type type C (3,28 pieds) C intégré (11,4 pieds) F. Manuel de l'utilisateur B. Caméra de tableau de bord VANTRUE® T3 Super G. Guide de démarrage Condensateur rapide C. Montage à ventouse D. Câble OBD (11,4 pieds) H. -
Page 3: Vue D'ensemble De La Caméra
2. Vue d'ensemble de la caméra VTT303AXXXX 10 11 NO. Nom Description Connecteur de Se connecte au support à ventouse. montage Indicateur Wave Indicateur de moniteur de stationnement. Guard Lentille Face à la caméra pour les événements routiers d'enregistrement vidéo. Parleur Fournit du son pendant la lecture vidéo. - Page 4 Bouton Instantané / Urgence: verrouille manuellement l'enregistrement vidéo après une urgence ou pour conserver les vidéos importantes. Bouton Bouton Menu: Entrer / quitter le men u de paramètres Bouton Bouton OK: confirmez l'action; Arrêtez / démarrez l'enregistrement vidéo. Bouton Déplacez la sélection ou vers le haut; Microphone ON / OFF;...
- Page 5 Indicateur LED La lumière bleue clignote La caméra enregistre. autour du bouton d'urgence La lumière bleue reste allumée La caméra enregistre un autour du bouton d'urgence événement. La lumière rouge reste allumée La caméra est branchée. dans le coin inférieur gauche Aperçu de l'écran Capteur G activé...
-
Page 6: Préparation Avant La Mise En Marche
32 Go à 256 Go avec une cote de vitesse de classe 10 ou supérieure. Nous vous recommandons d'utiliser la carte Micro SD Vantrue (non incluse). Veuillez insérer la carte SD lorsque la caméra de tableau de bord est éteinte. Insérez avec précaution la carte mémoire dans le slot pour carte... - Page 7 Idéalement, la carte Micro SD doit être formatée une fois par mois pour maximiser la durée de vie de la carte mémoire. Nous recommandons la Carte de VANTRUE. Certaines cartes SD peuvent ne pas être compatibles avec notre dash cam, telles que Sandisk, Transcend, etc.
-
Page 8: Alimenter La Caméra
4. Fixez solidement le support d'aspiration au pare-brise et faites pivoter le collier de verrouillage sur le support de 90 °vers le haut jusqu'à ce qu'il s'enclenche. 3.3 Alimenter la caméra A.Avec le câble de charge de voiture 1. Faites passer soigneusement le câble d'alimentation autour du pare-brise et placez-le sous la garniture. - Page 9 Connectez à la base de montage de la caméra Connectez à la caméra 3. Insérez le chargeur de voiture dans le port allume-cigare de votre véhicule. port allume-cigare du véhicule - 68 -...
- Page 10 B. Avec le câble OBD 1. Faites passer soigneusement le câble d'alimentation auto ur du pare-brise et placez-le sous la garniture. 2. Collez le boîtier de convertisseur DC du câble OBD près de l'appareil. 3. Connectez le port USB Type-C du câble OBD à l'USB Type-C de la caméra.
- Page 11 Connectez à la base de montage de la caméra 4. Branchez le câble OBD sur la prise OBD de votre voiture. Attention: l'emplacement de la plupart des pièces OBD de la voiture est dans la zone comme le montre l'image. Remarque: Lorsque le mode de stationnement Wave Guard est activé, une fois connecté...
-
Page 12: Opération De Base
4. Opération de base 4.1 Mise sous / hors tension A.Alimentation avec le chargeur de voiture 1. Une fois que le véhicule est sous tension, la caméra s'allume automatiquement. 2. Si vous déconnectez de l'alimentation, l'appareil photo s'éteint. B.Puissance avec prise OBD. La caméra reste allumée tout le temps jusqu'à... - Page 13 Fichiers A. Paramètres de l'enregistrement Appuyez sur le bouton et mettez en surbrillance l'option Paramètres de l'enregistrement. Appuyez sur le bouton pour entrer les paramètres et utilisez le bouton ou le bouton pour parcourir les différentes options. -Résolution: 2592x1520P(30fps),2560x1440P(30fps), 1920x1080(60fps), 1920x1080(30fps),1280x720(60fps), 1280x720(30fps).
- Page 14 définir votre numéro de licence de voiture. Terminez en appuyant sur le bouton -Timbre: Appuyez sur le bouton pour l'activer / désacti- ver. Le timbre indique la date / heure, le logo, le numéro de voiture, la vitesse et les informations de localisation GPS. -Affichage rotatif: Appuyez sur le bouton et le bouton Droite pour les activer / désactiver.
- Page 15 -Paramètres par défaut: Appuyez sur le bouton sélectionnez le bouton pour réinitialiser l'appareil aux paramètres d'usine. -Paramètres de GPS: Appuyez sur le bouton et sur le bouton pour l'activer / désactiver. Remarque: pour utiliser la fonction GPS, vous devez acheter un support GPS supplémentaire pour l'appareil photo.
-
Page 16: Régler La Date / L'heure
supprimer, appuyez sur le bouton , sélectionnez l'option Supprimer (Supprimer les fichiers / Supprimer tous les fichiers) par bouton ou bouton , confirmez-le avec le bouton puis sélectionnez Supprimer avec le bouton et le bouton pour supprimer les fichiers. Il affichera ʻEffacer le succès! ʼ... -
Page 17: Enregistrement En Boucle
voyant bleu clignotant sur le bouton Vous pouvez appuyer sur n'importe quel bouton pour allumer l'écran.Veuillez accéder aux paramètres du système pour régler le temps sur 30 Sec, 1Min, 3Min ou OFF pour le désactiver afin que l'écran LCD puisse toujours rester allumé. -
Page 18: Enregistrement D'événements
Veuillez aller à «Paramètres de l'enregistrement» ＞ «Enregistrement en boucle» pour le changer à 1 minute, 3 minutes ou 5 minutes. Lorsque l'enregistrement en boucle est désactivé, l'appareil photo enregistre la vidéo en clips de 20 minutes, mais n'écrase pas les anciennes vidéos lorsque la carte de stockage est pleine. -
Page 19: Enregistrement Vocal
Remarque: la caméra écrasera automatiquement les anciennes vidéos d'événement une fois que le dossier Événement aura accumulé 25% de la capacité de la carte. Veuillez transférer régulièrement des vidéos importantes sur votre PC ou un autre emplacement de stockage (par exemple, un disque dur externe). Pour maintenir de bonnes performances de lecture / écriture, la carte MicroSD doit être formatée au moins une fois par mois. -
Page 20: Moniteur De Stationnement
Lorsque l'enregistrement vocal a été désactivé, l'icône MIC en haut à droite de l'écran devient blanche avec une ligne rouge en travers. 4.8 Moniteur de stationnement Le mode de stationnement fonctionne comme une fonction de sentinelle dans différentes situations. Allez dans «Paramètres de lʼenregistrement»... -
Page 21: Détection De Collision Déclenchée
teur de protection contre les ondes ne clignote pas) , il arrêtera l'enregistrement après 10 secondes d'inactivité. L'icône P réapparaît et l'écran s'éteint. Dans Wave Guard Parking Monitoring, les vidéos sont enregistrées dans le dossier vidéo Normal. 4.8.2 Détection de collision déclenchée Si la caméra détecte des collisions (détectées par G-Sensor) en mode parking, elle commencera l'enregistrement et l'enregistrera dans le dossier vidéo de l'événement.Lor-... - Page 22 photos en une vidéo à 30 ips. Autrement dit, l'enregis- trement de 8 heures de vidéo avec Laps de temps 1 Sec générera une vidéo time lapse d'une durée de seulement 16 minutes (= 8x60x60 / 30/60). [Durée d'enregistrement normale (s) = Durée d'enregis- trement par intervalle (s) x Cadence d'enregistrement (30 ips) x 1S / F] Si le Laps de temps est sélectionné, le mode de stationne-...
-
Page 23: Prendre Un Instantané
4.10 Prendre un instantané Lorsque la caméra enregistre une vidéo, appuyez sur le bouton pour capturer un instantané. 4.11 Connexion d'un récepteur GPS externe(Accessoire en option) Un support de récepteur GPS externe est nécessaire pour utiliser la fonction GPS embarquée de la caméra. Cela peut être acheté... - Page 24 «Timbre de vitesse» pour régler. Vous pouvez consulter la vidéo enregistrée à l'aide de la visionneuse GPS VANTRUE® (disponible en téléchargement sur www.vantrue.net). 4.12 Visualisation de vidéos / photos sur l'appareil photo Appuyez sur le bouton et allez dans «Fichiers»,...
- Page 25 Photo Affichage des fichiers sur un ordinateur Connectez la caméra à votre ordinateur à l'aide du câble USB fourni. (Veuillez ne pas vous connecter à la base de montage de la caméra) «Connexion USB» et «Mise sous tension» s'affichent sur l'écran de l'appareil.
-
Page 26: Mise À Jour Du Micrologiciel/Firmware
Restez toujours à jour La dernière version du firmware est toujours disponible sur le site officiel de VANTRUE (www.vantrue.net). Nous vous recommandons vivement d'enregistrer votre produit (www.vantrue.net/register) pour recevoir un e-mail de notification lorsqu'une nouvelle mise à jour du micrologiciel est disponible. -
Page 27: Spécifications
Résolution 2592x1520P 30FPS/2560x1440P 30FPS/1920x1080P 60FPS/1920x 1080P 30FPS/1280x720P 60FPS/ 1080x720P 30FPS Support Carte Micro SD d'enregistrement (classe 10 ou supérieure, carte (mémoire externe) Vantrue Micro Sd recommandée) Image Vidéo L'audio Microphone et haut-parleur intégrés - 86 -... - Page 28 Stockage de Mémoire interne: 16 Mo mémoire Externe: carte Micro SD (prise en charge jusqu'à 256 Go, classe 10 ou supérieure) Type d'obturateur Électronique Port USB USB 2.0 de type C Source d'énergie Super condensateur Ligne électrique Câble OBD, câble de chargeur de voiture Température de 14 à...
-
Page 29: Garantie Et Support
6. Garantie et Support Garantie La caméra de tableau de bord VANTRUE® T3 Super condensateur est livrée avec une garantie complète de 12 mois. Si vous enregistrez votre produit sur notre site officiel (www.vantrue.net/register), vous pouvez étendre la garantie à 18 mois.
