Installation affleurante
Installation de l'appareil
Installation électrique
Tous les modèles de four mentionnés sur la couverture
avant du guide d'installation sont à double intensité et
désignés pour le branchement sur un réseau électrique
monophasé à 4 fils de 208/240 V c.a., 60 Hz.
Modèle
HBE5453UC
L'alimentation électrique doit être un courant alternatif
monophasé à 4 fils. Installez une boîte de dérivation
appropriée (non fournie). Un raccord de conduit
homologué UL de calibre approprié doit être utilisé pour
fixer correctement le conduit à la boîte de jonction.
AVIS : Les codes locaux peuvent varier; l'installation, les
raccordements électriques et la mise à la terre doivent
se conformer à tous les codes locaux en vigueur.
Si les codes locaux autorisent la mise à la terre au
moyen d'un point neutre d'alimentation électrique,
raccordez à la fois le fil neutre blanc et le fil de terre
dénudé du four au fil d'alimentation électrique neutre
blanc.
16
Circuit dédié requis
20 A
*

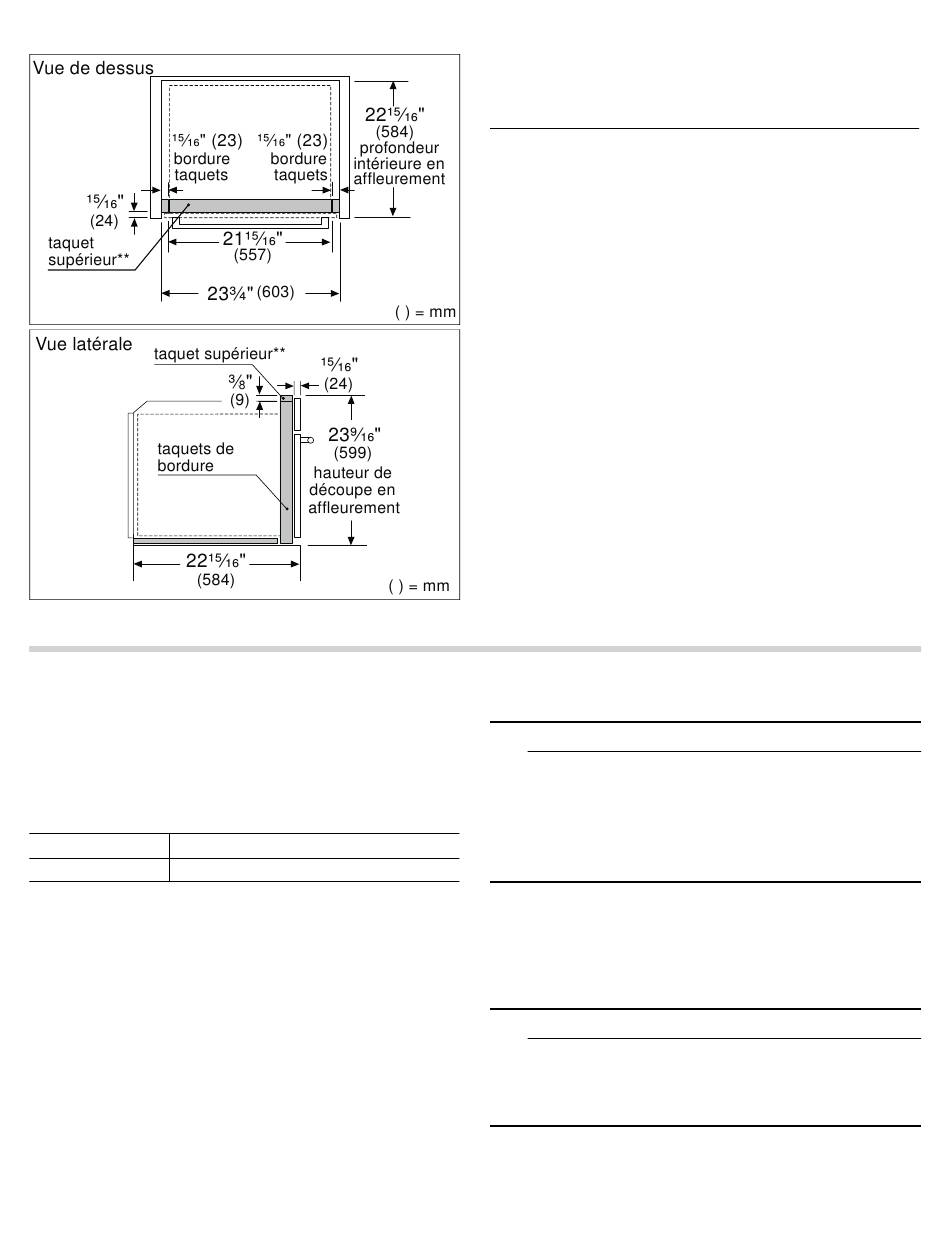

Une installation en affleurement nécessite une
plaque de base d'une hauteur de
d'une largeur de 21
fondeur de 22
/
po (560 mm) sous la partie prin-
1
16
cipale de l'unité.
** Une installation en affleurement en dessous du
comptoir nécessite un taquet supérieur d'une hau-
teur de
/
po (9 mm), d'une largeur de 21
3
8
(557 mm). Cette partie de meubles doit être pré-
sent, droite et sans espace avec les parties laté-
rales.
ATTENTION
9
Pour tous les travaux de montage, l'appareil doit
▯
être mis hors tension
L'appareil doit uniquement être raccordé au
▯
moyen du câble de raccordement fourni.
L'encastrement doit garantir la protection contre
▯
les contacts accidentels.
Raccordement électrique
La connexion de circuit terminal à 4 fils est
recommandée, mais là oú les codes le permettent, la
connexion à 3 fils est acceptable.
AVERTISSEMENT
9
Pour un raccordement à une source d'alimentation
triphasée de 120/208 V à 4 ou 5 fils, le conducteur
de phase C n'est pas requis pour faire fonctionner
l'appareil.
/
po (5 mm),
3
16
/
po (557 mm) et d'une pro-
15
16
15
/
po
16
