ČASŤ 3 INŠTALÁCIA
3.0 Inštalácia
Model CC­11 nainštalujte na vhodnom mieste, aby sa uchoval dostatočný a neblokovaný prietok vzduchu do
skrine a z nej . Informácie o trvalom namontovaní nájdete na obrázku 3 . 1 , kde sa nachádzajú rozmery otvorov v
podstavci tejto jednotky .
Otvor s priemerom 0,531" (13,5 mm), bežný, 8 miest
19,50"
(495 mm)
1,69" 17,78" 3,42"
3,42"
(43 mm) (452 mm) (87 mm)
(87 mm)

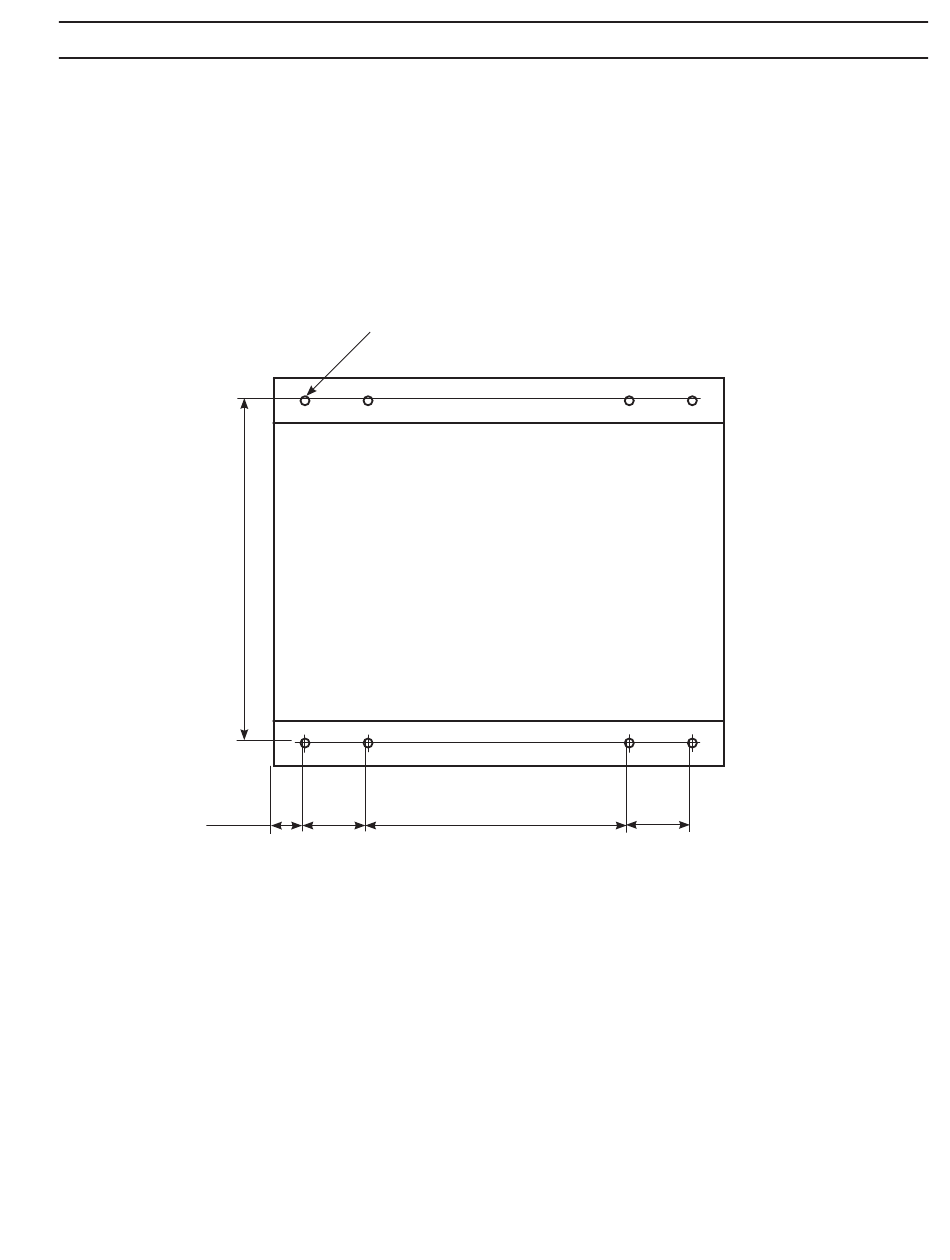

Obrázok 3.1 Montážne rozmery
