Liste Des Pièces - Graco B Serie Manuel D'instructions Et Pièces Détachées

Modèle 226946, série B
comprenant les rep. 1–42
No.
Rep. No. Réf. Désignation
1 100508 VIS DE GUIDAGE, #4 x 3/16", type U 2
3 104541 CONTRE-ÉCROU,
M8 avec insert en nylon
4 15B249 GOUPILLE, axe
5 15B250 VIS
6 177171 TIRANT
7 169969 RACCORD de tuyauterie d'air
8 206264 ENSEMBLE VANNE À POINTEAU
Comprend les pièces 9 à 12
9n 157628 .JOINT TORIQUE en caoutchouc nitrile 1
10 165722 .CORPS
11 166531 .BAGUE, rondelle de friction
12 206263 .POINTEAU
13 114558 COUPLEUR, tuyauterie d'air
14 215963 MOTEUR PNEUMATIQUE,
voir le manuel 307456
15 178600 ÉTIQUETTE, ISO/RES
16 106565 LIQUIDE DE POMPAGE ISO, 14,6 oz. 1
17 217383 BAS DE POMPE
Comprenant les rep. 18 à 36
18 104537 .JOINT TORIQUE en PTFE
19 105775 . ECROU hex., M14 x 1,5
21* 178543 .BAGUE femelle, presse-étoupe PTFE 1
22* 172385 .BAGUE mâle, presse-étoupe,
acier inox
23 172393 .RONDELLE en acier inox
24 178542 .CARTER de sortie
25 172416 .CYLINDRE
26 177150 .BIELLE
27 177151 .PISTON, pompe
28 177152 .ÉCROU de presse-étoupe
29 177155 .DISQUE de piston
30 177156 JOINT TORIQUE en VitonR
31* 172489 .COUPELLE de piston
32* 172487 .JOINT EN V
33 177168 CORPS de soupape de piston
34 217189 TIGE de déplacement
35 217102 SOUPAPE d'admission
36 101281 .GRAISSEUR
37 217359 ADAPTATEUR DE BONDE
Comprend les repères 38 à 41
38 178576 .BAGUE DE RETENUE, joint torique
39 106536 GARNITURE joint torique
en éthylène propylène
40 178575 .ADAPTATEUR de bonde, 2" npsm(m) 1
41 106537 JOINT; polyéthylène
* Ces pièces sont comprises dans le kit de réparation
213013 qui peut être acheté séparément.
n Garder ces pièces de rechange à portée de la main pour
réduire les temps morts.
Liste des pièces
Qté.
3
1
1
3
1
1
1
1
1
1
1
3
1
2
2
1
1
1
1
1
1
1
1
1
1
3
1
1
1
1
1
1
1
1

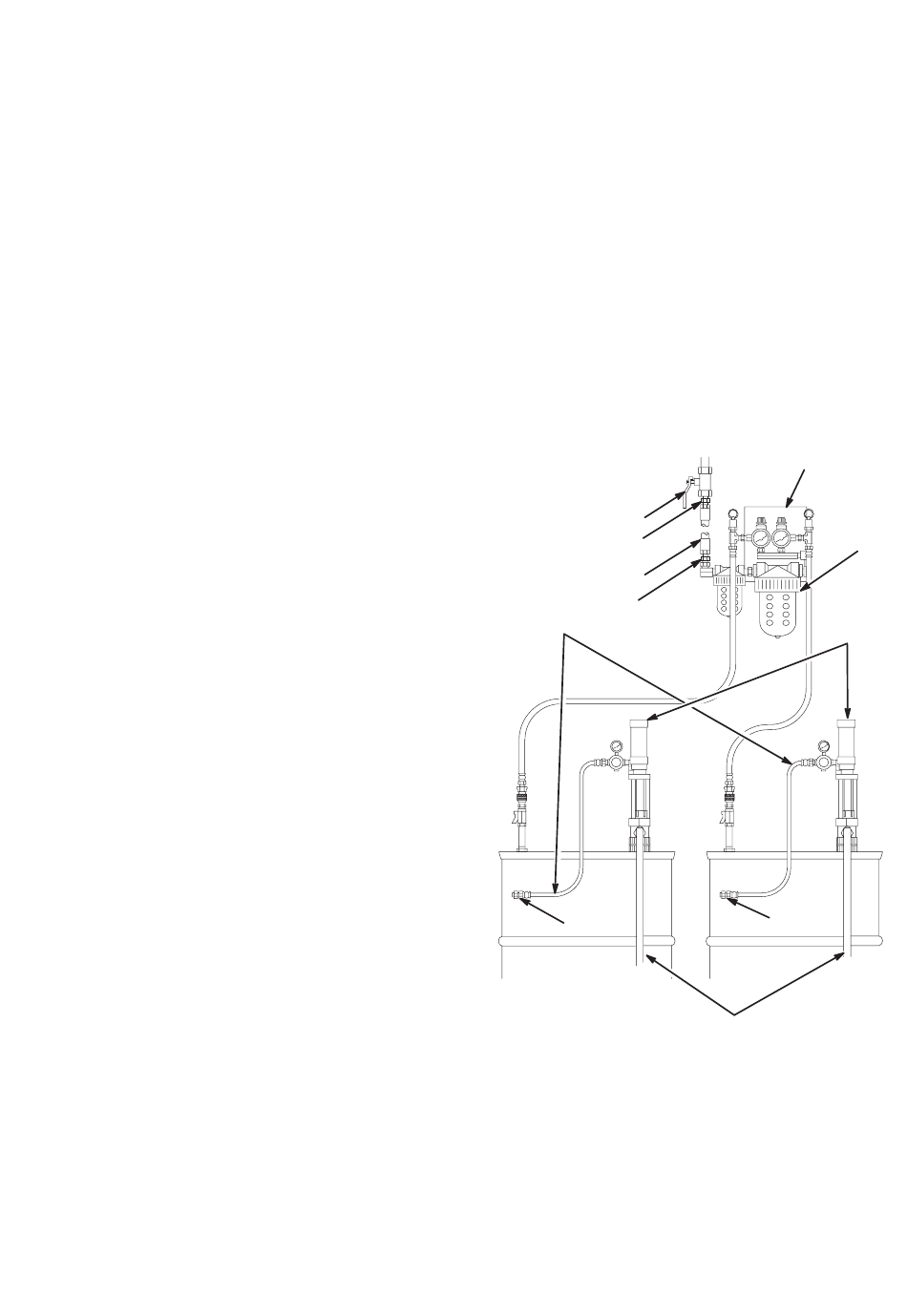

Kit pompe d'alimentation 217381
Comprenant les rep. 101–105
No.
Rep. No. Réf. Désignation
101 226946 POMPE D'ALIMENTATION
FAST-FLO 1:1
Voir les pièces ci-contre.
102 217382 FLEXIBLE, produit,
raccord 3/4 npt(f), 3 m
103 200991 FLEXIBLE, air,
raccord 1/4 npt(fbe), 3 m
104 100206 DOUILLE, 1/2 x 1/4 npt
105 217341 DESSICATEUR D'AIR;
voir les pièces dans manuel 307548
E
104
103
104
103
104
Qté.
105
F
101
104
05222
102
307552 13
2
2
3
4
1
