7.6.4 - Mise en réseau
•La liaison série RS 485 du variateur n'est pas isolée des autres circuits et n'est
séparée que par une isolation simple.
Si la liaison série doit être accessible par du personnel, un circuit d'isolation doit être
utilisé. Dans le cas de réseaux multiples RS 485, chaque réseau doit avoir son propre
circuit d'isolation.
Le câble utilisé pour la liaison série doit être blindé.

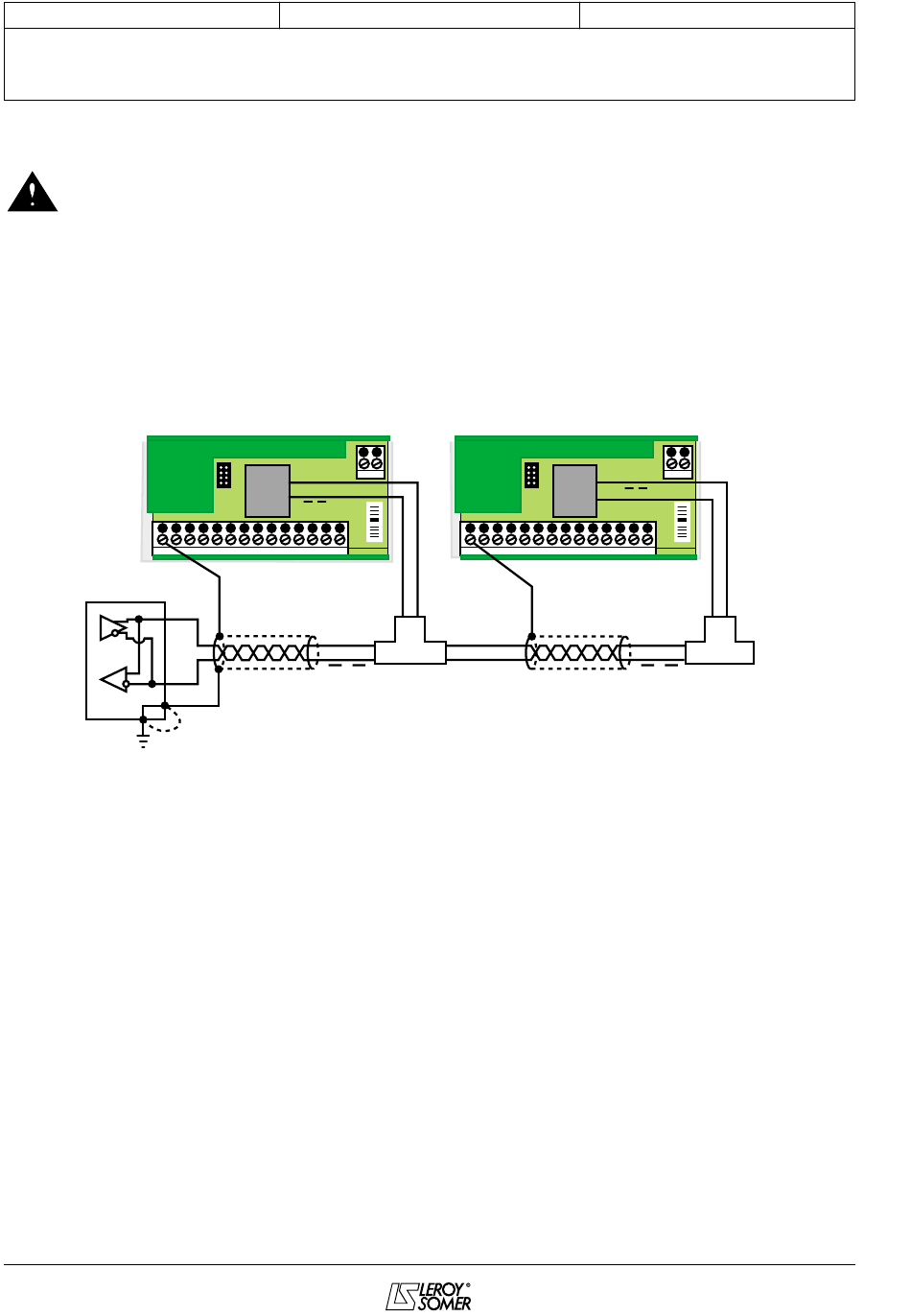

Pour la mise en réseau de plusieurs DIGIDRIVE, suivre le schéma de raccordement ci-après.
variateur intermédiaire
1
2
Unité maître
0V
Pour le raccordement du connecteur RJ45 du DIGIDRIVE, se reporter au § 7.6.1.
90
Installation et mise en service
DIGIDRIVE
Variateur de vitesse
DIGIDRIVE
Premier variateur
ou
PL3
15
2 Rx Tx
RJ45
PL4
7 Rx Tx
PL1
3
4
5
6
7
8
9
10 11 12 13 14
TX / RX
TX / RX
Connecteur
DIGIDRIVE
Dernier variateur
16
PL4
1
2
3
4
5
6
RJ45
3218 fr - 11.2003 / g
PL3
15
16
2
Rx Tx
RJ45
7
Rx Tx
PL1
7
8
9
10 11 12 13 14
TX / RX
TX / RX
Connecteur
RJ45
