3 - RACCORDEMENTS

• Tous les travaux de
raccordement doivent être effec-
tués suivant les lois en vigueur dans le
pays où il est installé. Ceci inclus la
mise à la terre ou à la masse afin de s'as-
surer qu'aucune partie du variateur di-
rectement accessible ne puisse être au
potentiel du réseau ou à tout autre ten-
sion pouvant s'avérer dangereuse.
• Les tensions présentes sur les
câbles ou les connexions du réseau, du
moteur, de la résistance de freinage ou
du filtre peuvent provoquer des chocs
électriques mortels. Dans tous les cas
éviter le contact.
• Le variateur doit être alimenté à
travers un organe de coupure afin de
pouvoir le mettre hors tension de maniè-
re sécuritaire.
• L'alimentation du variateur doit
être protégée contre les surcharges et
les court-circuits.
• La fonction arrêt du variateur ne
protège pas des tensions élevées pré-
sentes sur les borniers.
• Le variateur contient des con-
densateurs qui restent chargés à une
tension mortelle après coupure de l'ali-
mentation. Après mise hors tension du
variateur attendre 10min avant de retirer
le capot de protection.
• Vérifier la compatibilité en ten-
sion et en courant du variateur, du mo-
teur et du réseau.
• Pour que le variateur soit con-
forme aux normes UL, utiliser unique-
ment des fils en cuivre classe 1,
60/75°C.
Installation et mise en service
DIGIDRIVE
Variateur de vitesse
3.1 - Accès aux borniers

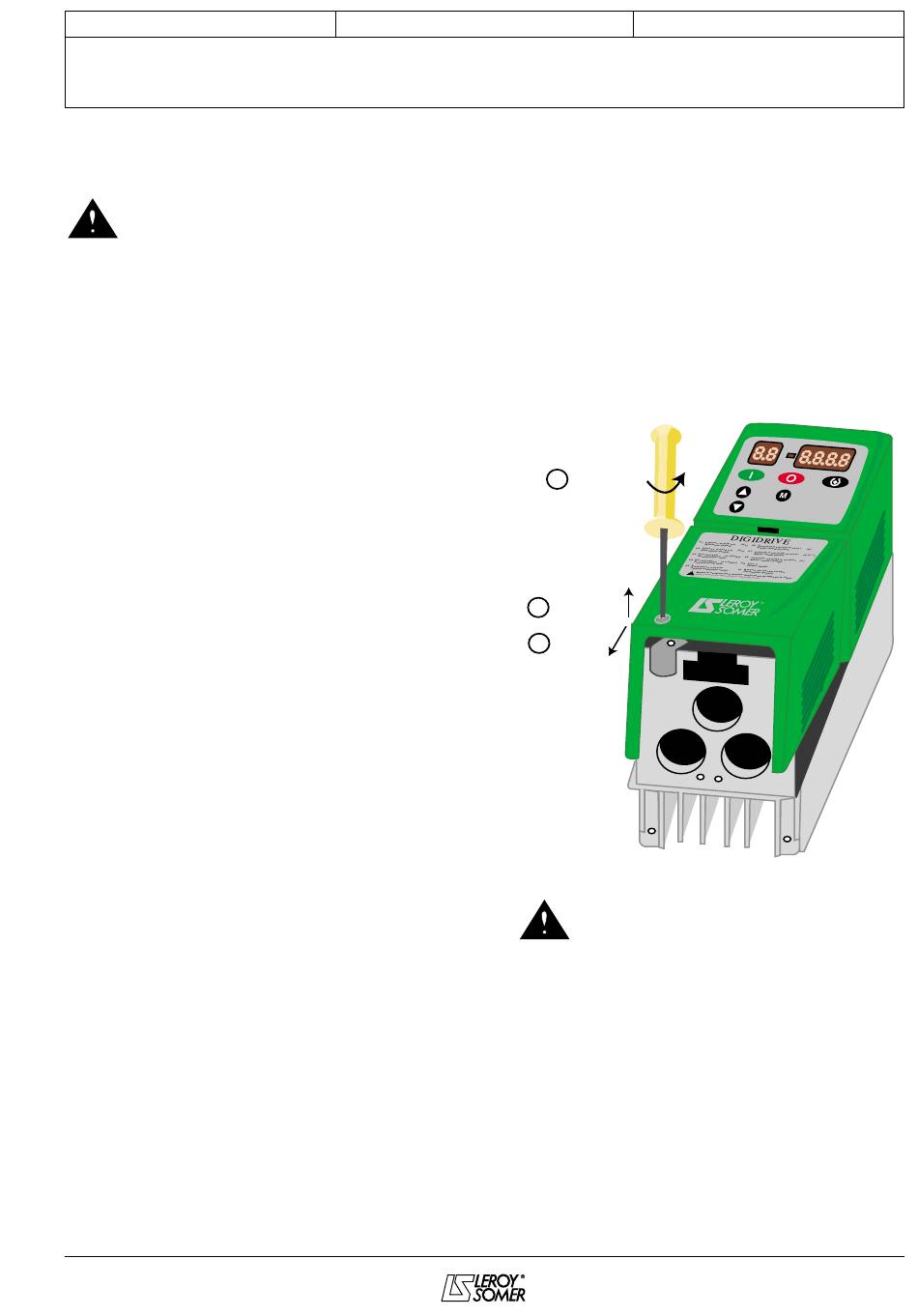

Dépose du capot :
1) Dévisser la ou les vis située(s) en bas du
variateur, à l'aide d'un tournevis, jusqu'à ce
que vous puissiez soulever le capot.
2) Soulever complètement le bas du capot.
3) Tirer le capot vers l'arrière à l'oblique
(voir figure ci-dessous).
3218 fr - 11.2003 / g
1 Dévisser
2 Soulever
3 Tirer
• Le capot doit être replacé après
raccordements des borniers.
