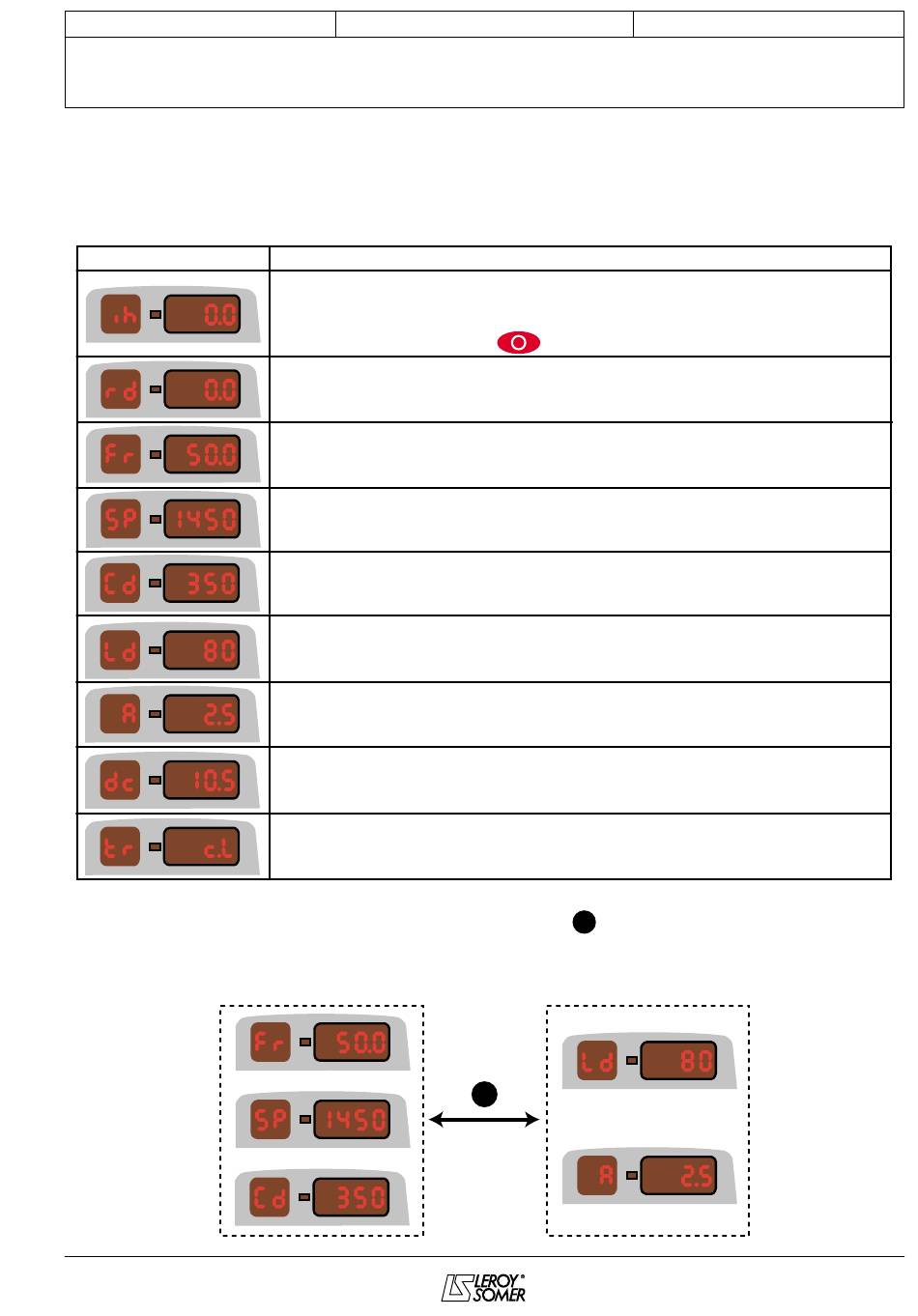

4.2 - Affichage de l'état du variateur
• L'affichage de gauche du DIGIDRIVE (2 digits de 7 segments) permet de visualiser l'état du
variateur à l'arrêt, ainsi que le type de vitesse ou de charge en cours de fonctionnement, dont
la valeur est indiquée dans l'afficheur de droite.
Afficheur
• En fonctionnement, appuyer 2 secondes sur la touche
la vitesse (Fr, SP, Cd) à la lecture de la charge (Ld, A) et vice versa.
L'affichage sélectionné est mémorisé à la mise hors tension du variateur, et sera donc identi-
que à la mise sous tension suivante.
Installation et mise en service
DIGIDRIVE
Variateur de vitesse
• Le variateur est verrouillé (la borne 9 est ouverte).
• Le variateur est en mode d'arrêt roue libre.
• Le variateur est en cours d'annulation d'un défaut (après
activation de la touche
Le variateur est déverrouillé et prêt à recevoir un ordre de marche
(la borne 9 est fermée).
L'afficheur de droite indique la fréquence en Hz (paramétrable par
23).
L'afficheur de droite indique la vitesse en min-1 (paramétrable par
23).
L'afficheur de droite indique une unité définie par l'utilisateur
(paramétrable par 23
L'afficheur de droite indique la charge du moteur en pourcentage de
la charge nominale (paramétrable par 22).
L'afficheur de droite indique le courant de sortie par phase
(paramétrable par 22).
Le variateur est en mode de freinage par injection de courant
continu.
Le variateur est en défaut. Le type de défaut s'inscrit dans
l'afficheur de droite.
ou
Appuyer
ou
2 secondes
Commentaire
).
et 24).
permet de passer de la lecture de
M
M
ou
