Filetage
DROIT
NPSM/BSPP
1. Plaque de sûreté
DESENGAGEE
2. Sabot d'ouverture
DESENGAGEE et
verrouillé
3. Barre-sinus à
L'EXTERIEUR
(crochetée)
4. Sabot de tête de filière
HORS barre-sinus
(ARME)

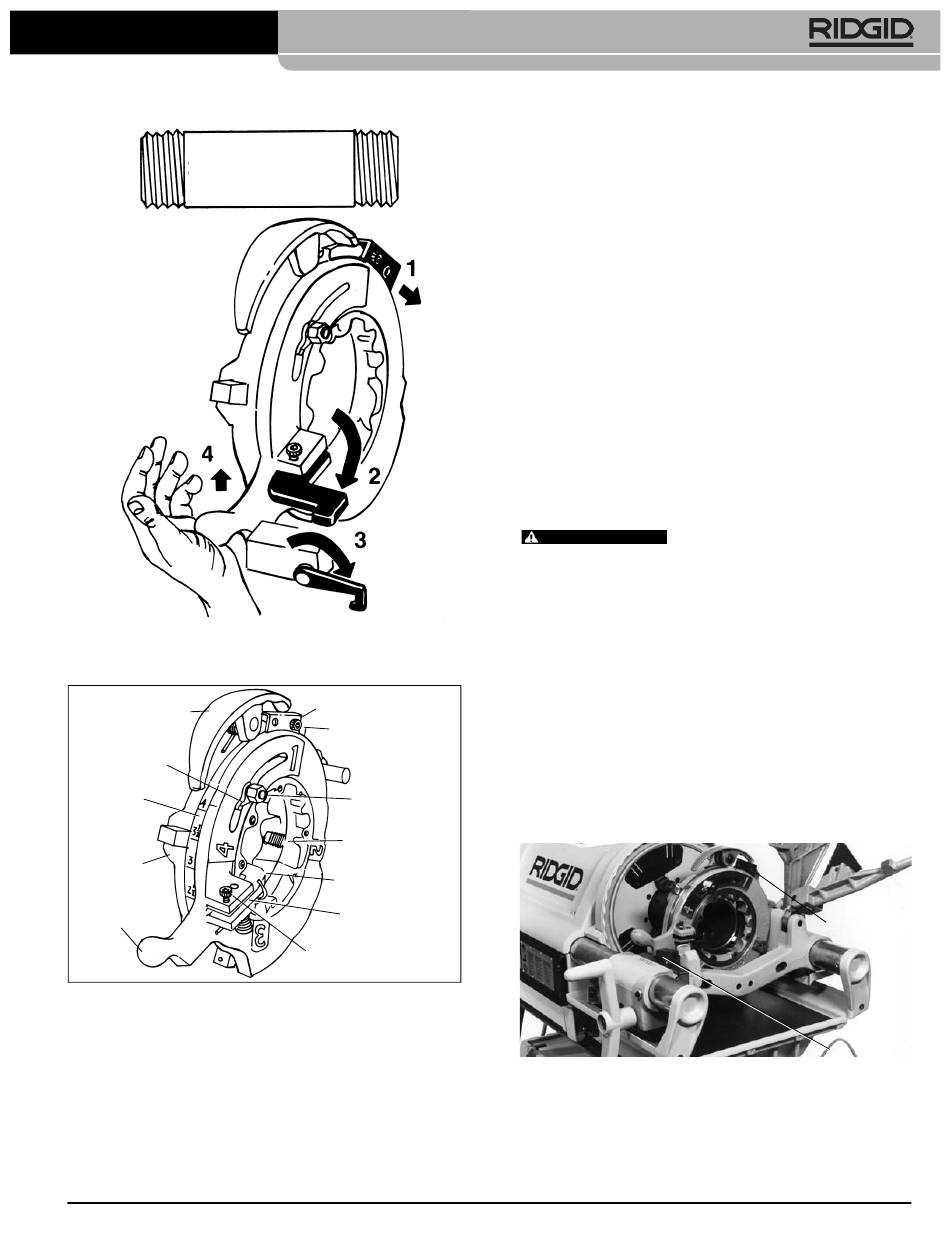

Figure 12 – Réglage des têtes de filière à ouverture
automatique N
filetages NPSM ou BSPP
Levier d'ouverture
Rondelle de tête
de filière
Plaque à
cames
Corps de
tête de
filière
Levier de
verrouillage de
plaque à cames
Figure 13 – Composants de la tête de filière 714/914
o 714 et N 914 pour les
Plaque de sûreté
Vis de plaque
de verrouillage
Ecrou de barre
de réglage
Filière (4)
Sabot d'ouverture
Pivot du sabot
d'ouverture
Vis du sabot
d'ouverture
Fileteuse N° 1224
Filetage des tuyaux avec les têtes de
filière à ouverture automatique N
et 914 (NPT/BSPT)
1. Installez le jeu de filières. Reportez-vous aux in-
structions d'installation des filières.
2. Ramenez le coupe-tubes et l'alésoir en position
relevée.
3. Engagez la plaque de sûreté. (Figures 11 & 14)
4. Engagez le sabot d'ouverture. (Figure 11)
5. La barre-sinus doit être à L'INTERIEUR (décrochée).
(Figures 11 & 14)
6. Avec la tête de filière BAISSEE, poussez la poignée
de la plaque de verrouillage de la came vers le HAUT
(Figure 11, n o 4) jusqu'à ce que le sabot d'ouverture
s'engage dans le corps de la tête de filière.
7. Le levier de vitesses doit IMPERATIVEMENT être en
position 12 RPM.
Le changement de vitesses ne
AVERTISSEMENT
doit se faire que lorsque la machine est au ralenti. NE
PAS changer de vitesses lorsque la machine est en
charge.
8. Mettez l'interrupteur REV/OFF/FOR à la position
FOR et appuyez sur la pédale de commande.
9. Tournez le volant du chariot à gauche afin d'amener
progressivement la tête de filière contre l'extrémité du
tuyau. Le sabot d'ouverture activera le mécanisme de
retrait. Continuez à appuyer sur le volant pour en-
tamer le filetage.
NOTA ! Le volant du chariot peut être déplacé afin de lui
donner plus de force en début de filetage. Pour
ce faire, délogez le volant en le tirant, tournez-
le à la position voulue, puis réintroduisez-le.
Figure 14 – Position de la plaque de sûreté pour file-
tages coniques NPT/BSPT
os 714
Plaque de
sûreté
Mécanisme
de retrait
