Français – 2
(16) Coque d'adaptation
a) pas fourni
Caractéristiques techniques
SmartphoneGrip
Code produit
Puissance de charge via la
prise USB
Puissance de charge par in-
duction
Températures de fonctionne-
ment
Températures de stockage
Indice de protection
Poids (approx.)
Montage
Montage du SmartphoneGrip (voir figure A)
Pour mettre en place le SmartphoneGrip, appuyez sur le
mécanisme de déverrouillage (4) et maintenez-le enfoncé.
Positionnez le bord supérieur du SmartphoneGrip contre
l'ergot de blocage (6) du support de fixation (5) ➊. Tirez le
SmartphoneGrip vers vous et plaquez le SmartphoneGrip
contre le support de fixation ➋. Relâchez le mécanisme de
déverrouillage (4).
Pour retirer le SmartphoneGrip, appuyez sur le mécanisme
de déverrouillage (4) et tirez le SmartphoneGrip vers
vous ➊. Dégagez le SmartphoneGrip et relâchez le méca-
nisme de déverrouillage (4) ➋.
Insertion de la plaque de fixation (voir figure B)
Faites glisser par le bas la plaque de fixation (12) dans la
coque d'adaptation (16) jusqu'à entendre le clic confirmant
le verrouillage de la plaque (12).
La plaque de fixation empêche, en combinaison avec la tige
de blocage (13), le retrait rapide du SmartphoneGrip.
Remarque : La plaque de fixation (12) n'est pas un disposi-
tif antivol.
Pour retirer la plaque de fixation (12), dévissez les deux vis
de fixation (11).
Mise en place du smartphone (voir figure C)

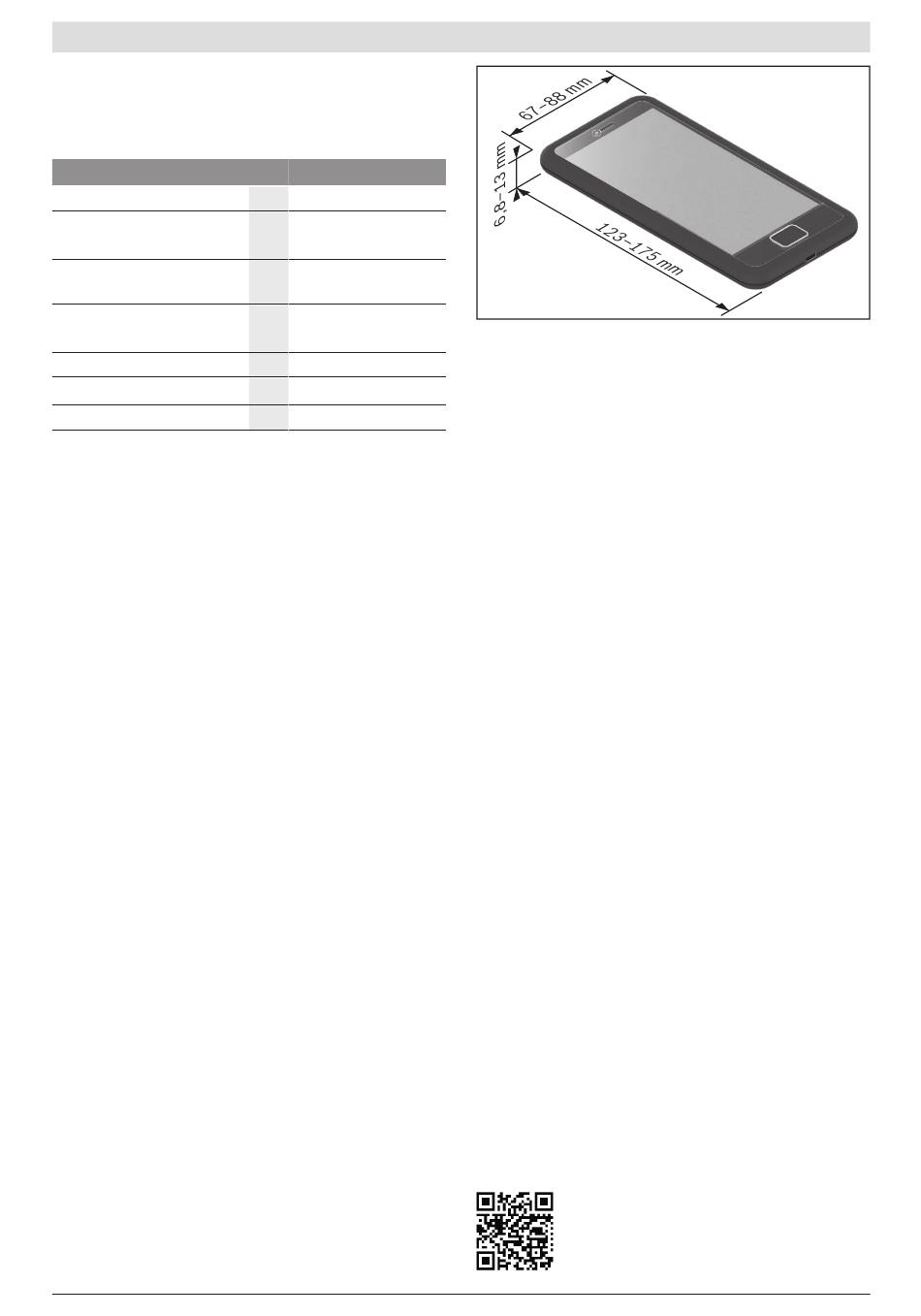

Le SmartphoneGrip accepte des smartphones de différentes
tailles :
0 275 008 3SG | (28.02.2022)
BSP3200
W 5 W (1 A - 5 V)
W 7,5 W (1,5 A - 5 V)
Rendement > 67 %
°C –5 ... 40
°C 10 ... 40
IP54
g 75
Les dimensions indiquées incluent la coque. Il n'est pas pos-
sible d'insérer dans le SmartphoneGrip des smartphones
avec housse ou étui à rabat.
Le poids total ne doit pas excéder 276 g.
Positionnez le côté long du smartphone (15) contre l'étrier
de maintien mobile (1). Poussez avec les deux mains le
smartphone (15) contre l'étrier de maintien mobile (1) ➊ et
logez le smartphone (15) dans le SmartphoneGrip ➋.
Lors de la mise en place du smartphone, veillez à ne pas
u
coincer vos doigts entre l'étrier de maintien mobile et le
SmartphoneGrip.
Après la mise en place du smartphone, vérifiez qu'il ne
puisse venir en contact avec aucune pièce fixe du vélo,
même en cas de vibrations. Le smartphone pourrait subir
des dommages.
Montage de la tige de blocage (voir figure D)
La tige de blocage (13) fournie rend impossible, en combi-
naison avec la plaque de fixation (12), le retrait rapide du
SmartphoneGrip en bloquant le mécanisme de déver-
rouillage (4).
Pour insérer la tige de blocage (13), glissez la tige de blo-
cage (13) dans l'ouverture prévue ➊ et vissez-la avec pré-
caution à l'aide d'une clé six pans mâle (1,5 mm) (14) ➋.
Remarque : La tige de blocage n'est pas une sécurité anti-
vol. La tige de blocage empêche seulement le retrait rapide
du SmartphoneGrip de son support. La tige de blocage n'a
aucun effet sur le smartphone.
Remarque : Ne laissez jamais votre smartphone dans le
SmartphoneGrip sans surveillance !
Pour retirer la tige de blocage (13), dévissez la vis de sécu-
rité avec une clé six pans mâle (1,5 mm) (14) et dégagez la
tige de blocage (13).

Fonctionnement

Mise en marche
Logez le smartphone dans le SmartphoneGrip.
Ouvrez l'application eBike Flow pour faire afficher les don-
nées de parcours.
L'application eBike Flow peut être téléchargée
gratuitement dans l'App Store d'Apple ou le
Google Play Store.
Bosch eBike Systems
