9.

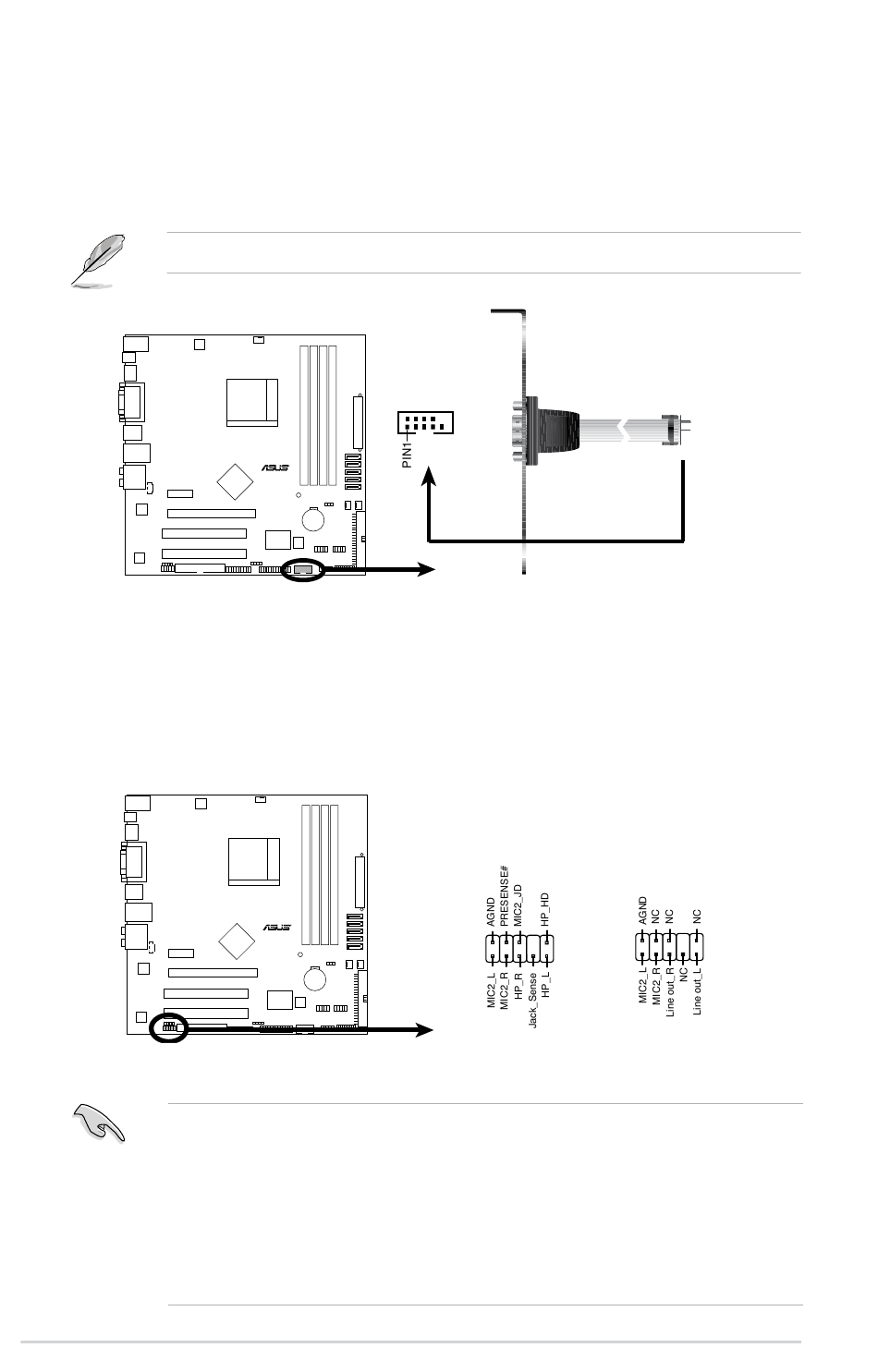

Connecteur port série (10-1 pin COM1)
Ce connecteur est réservé à un port série (COM). Connectez le câble du
module de port série sur ce connecteur, puis installez le module sur un slot
PCI libre de la carte mère.
Le module série (COM1) est vendu séparément.
M3N78-VM COM Port Connector
Connecteur port série de la M3N78-VM
10. Connecteur audio en façade (10-1 pin AAFP)
Ce connecteur est dédié à un module d'E/S Front panel audio qui supporte
le standard AC '97 ou High Definition Audio. Connectez le câble du module
d'E/S pour panneau avant à ce connecteur.
M3N78-VM Azalia Analog Front Panel Connector
Connecteur audio en façade de la M3N78
•
•
1-32
R
M3N78-VM
R
M3N78-VM
Nous vous recommandons de connecter un module High-Definition Audio
en façade sur ce connecteur pour activer les capacités High-Definition
Audio de la carte mère.
Si vous souhaitez brancher un module audio haute-définition sur ce
connecteur, réglez l'élément Front Panel Type du BIOS sur [HD Audio].
Pour connecter un module audio
[AC97]. Voir page 2-29 pour plus de détails.
COM1
Azalia-compliant
pin definition
AAFP
AC`97
, réglez le même élément sur
Chapitre 1 : Introduction au produit
Legacy AC'97-compliant
pin definition
