Mise en service
7
Mise en service
Etant donné le grand nombre de variantes du système de prélèvement, il n'est pas possible
de donner des directives détaillées sur la mise en route. Si les valeurs de mesure sont plau-
sibles et l'unité de commande ne signale pas de perturbations, on peut supposer que le sys-
tème de prélèvement fonctionne correctement.
Procéder à la première mise en service selon le tableau suivant:
1.
2.
3.
4.

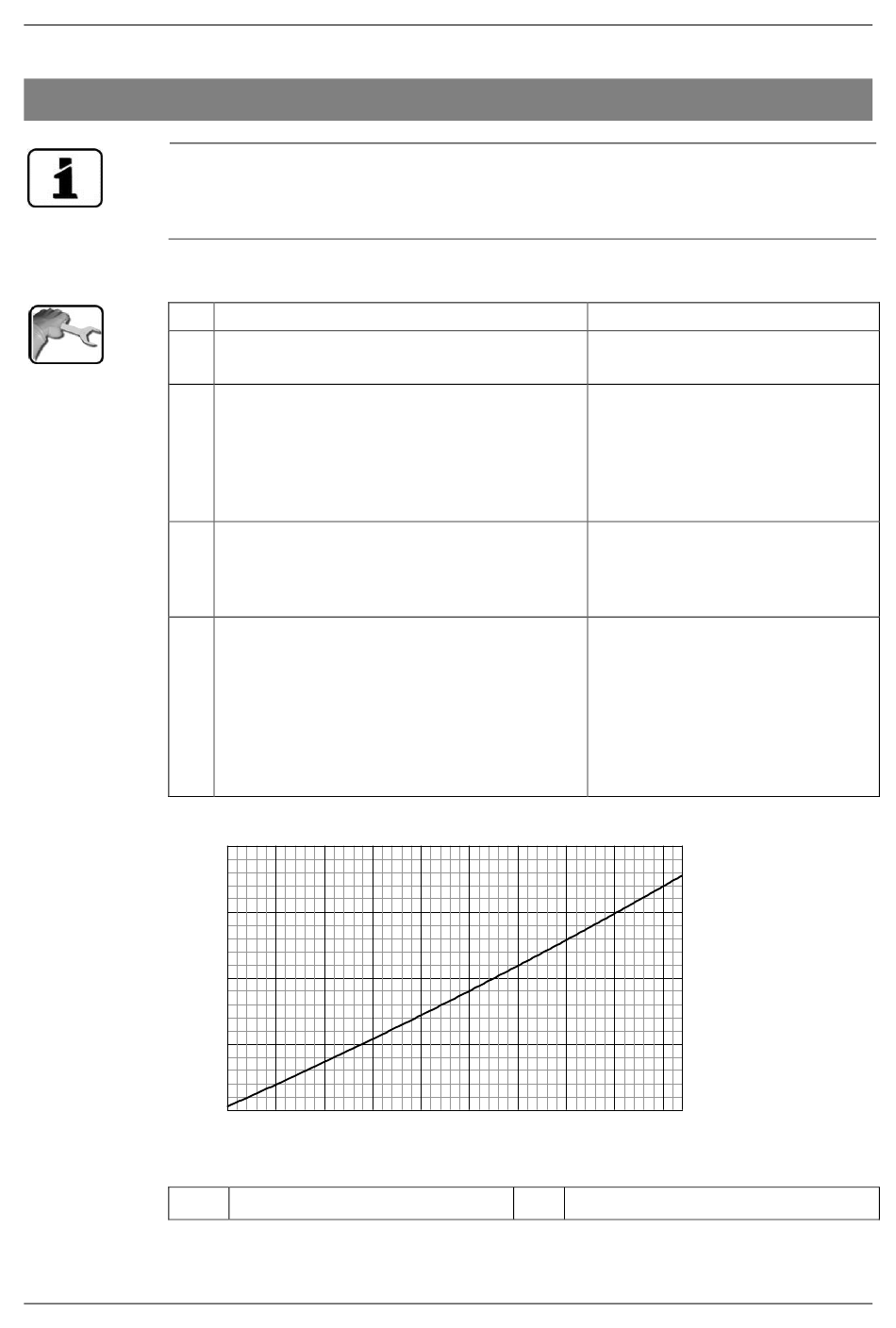

Figure 4: détermination du facteur correcteur d'aspiration KF
KF
14265F/1
ACTION
Vérifier le transport d'échantillon et l'étanchéi-
té du système de prélèvement d'échantillon.
Dans le cas de systèmes de prélèvement mul-
tiples il faut veiller à l'attribution correcte du
point de mesure au canal de sortie de l'appareil
de commande correspondant (branchement
correct des raccordements électriques et des
échantillons mesurés).
Les composants en option pour la surveillance
de débit (pressostats) dans les conduites
d'échantillon doivent être réglés sur place, sys-
tème en marche. Chapitre 5.3.3
Pour compenser la dépression dans la cellule
de mesure et la perte de poussière dans les
conduites il faut éventuellement introduire un
facteur de correction d'aspiration sur l'unité de
commande. Ce facteur est fondé sur des va-
leurs d'expérience et peut être relevé dans la
figure 1 ou déterminé par la mesure à l'aide
d'un appareil in situ mobile.
K F
1 . 6 0
1 . 5 0
1 . 4 0
1 . 3 0
1 . 2 0
3 0
8 0
1 3 0
1 8 0
Facteur correcteur d'aspiration
2 3 0
2 8 0
3 3 0
3 8 0
L
Longueur conduite
Mode d'emploi VisGuard 2 Extractive
INFO COMPL./ IMAGES
L [ m ]
4 3 0
4 8 0
25
