Conception et fonctionnement
4.2.3
Surveillance de débit

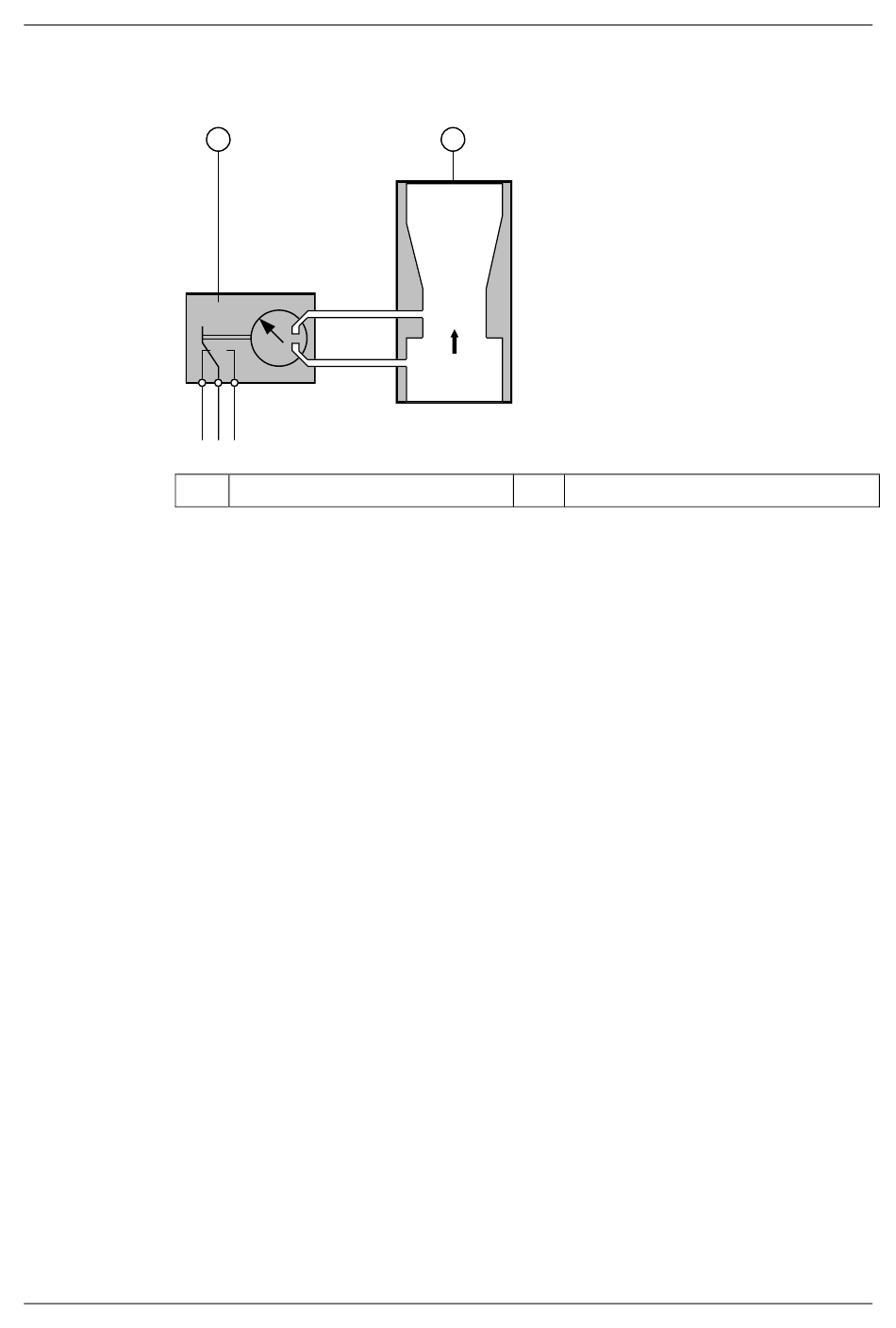

Figure 3: principe de la surveillance de débit
a
La surveillance du débit d'échantillon en option se fait par des pressostats (a). Ils mesurent la
perte de pression sur des capteurs à fuite (b) qui sont situés directement dans le courant
d'échantillon. Un contact intégré dans le pressostat envoie un signal d'état à l'appareil de
commande. Chapitre 5.3.3
Les seuils des pressostats sont généralement réglés sur place, pendant l'utilisation.
4.2.4
Ventilateur
La pression négative nécessaire au prélèvement est créée par un ventilateur. La puissance
d'aspiration du ventilateur est choisie en fonction du système d'échantillonnage concerné.
En option, le ventilateur peut être précédé d'un filtre selon le dessin KZTN3-MB. La com-
mande électrique de ventilateurs puissants se fait par un contacteur. Pour des ventilateurs
moins puissants ce contacteur est proposé en option.
14265F/1
a
-
+
Pressostat
Mode d'emploi VisGuard 2 Extractive
b
b
Capteur à fuite
