Mode d'emploi VisGuard 2 Extractive
4.2
Fonctionnement des éléments les plus importants
4.2.1
Unité de vannes pour prélèvement multiple

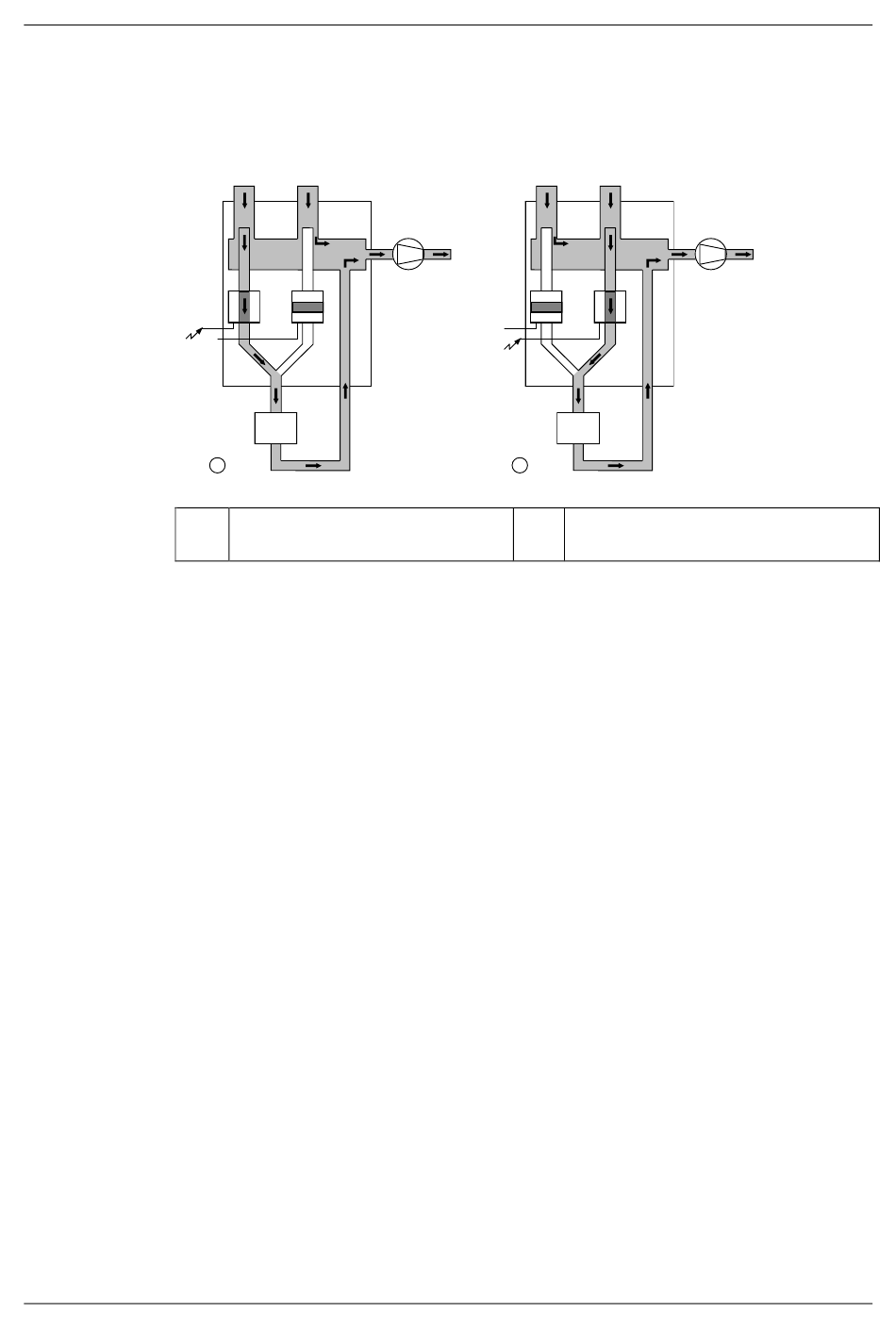

Figure 2: principe du prélèvement d'échantillon en continu
a
Le transport en continu d'échantillon est la méthode la plus fiable pour le prélèvement mul-
tiple. Elle consiste en l'aspiration permanente des échantillons de tous les points de mesure
par une unité de vannes à deux canaux ou plus. L'échantillon à mesurer au moment voulu
est libéré par la vanne correspondante et passe à l'appareil de mesure. Chapitre 5.3.2
Ce système a l'avantage que tous les courants à mesurer s'écoulent en permanence et ne
peuvent pas former de retenues immobiles. Ainsi ne se forment pratiquement pas de dépôts
dans les conduites et des pointes de mesure injustifiées ou même des bouchages sont prati-
quement exclues.
La commutation des échantillons se fait par une unité de commande qui attribue également
la valeur de mesure au point de prélèvement concerné.
4.2.2
Diviseur d'échantillon pour prélèvement unique
Le diviseur d'échantillon est utilisé dans des systèmes de prélèvement à grande distance (>
30m). Il est représenté en détail dans le dessin KTNPI2-MB.
Le principe de fonctionnement du diviseur est fondé sur le flux volumique principal, est aspi-
ré par un ventilateur. De cette conduite principale on dévie un courant plus petit, l'échantil-
lon à mesurer, qui traverse la cellule de mesure du photomètre. Les conditions de pression
dans le diviseur font que le débit volumique à travers la cellule de mesure se maintient par
lui-même. Un pressostat en option peut être monté sur un capteur à fuite pour la surveil-
lance du débit. Chapitre 5.3.4
Le débit du courant principal est de beaucoup supérieur à celui de l'échantillon à mesurer.
Cette vitesse élevée réduit les pertes et dépôts dans la conduite d'aspiration.
16
P1
P2
P
a
Echantillon "P1" en position de
mesure
Conception et fonctionnement
P1
P2
P
b
b
Echantillon "P2" en position de mesure
14265F/1
