Energiezähler bis CT/5A
mit MID Indirektanschluss

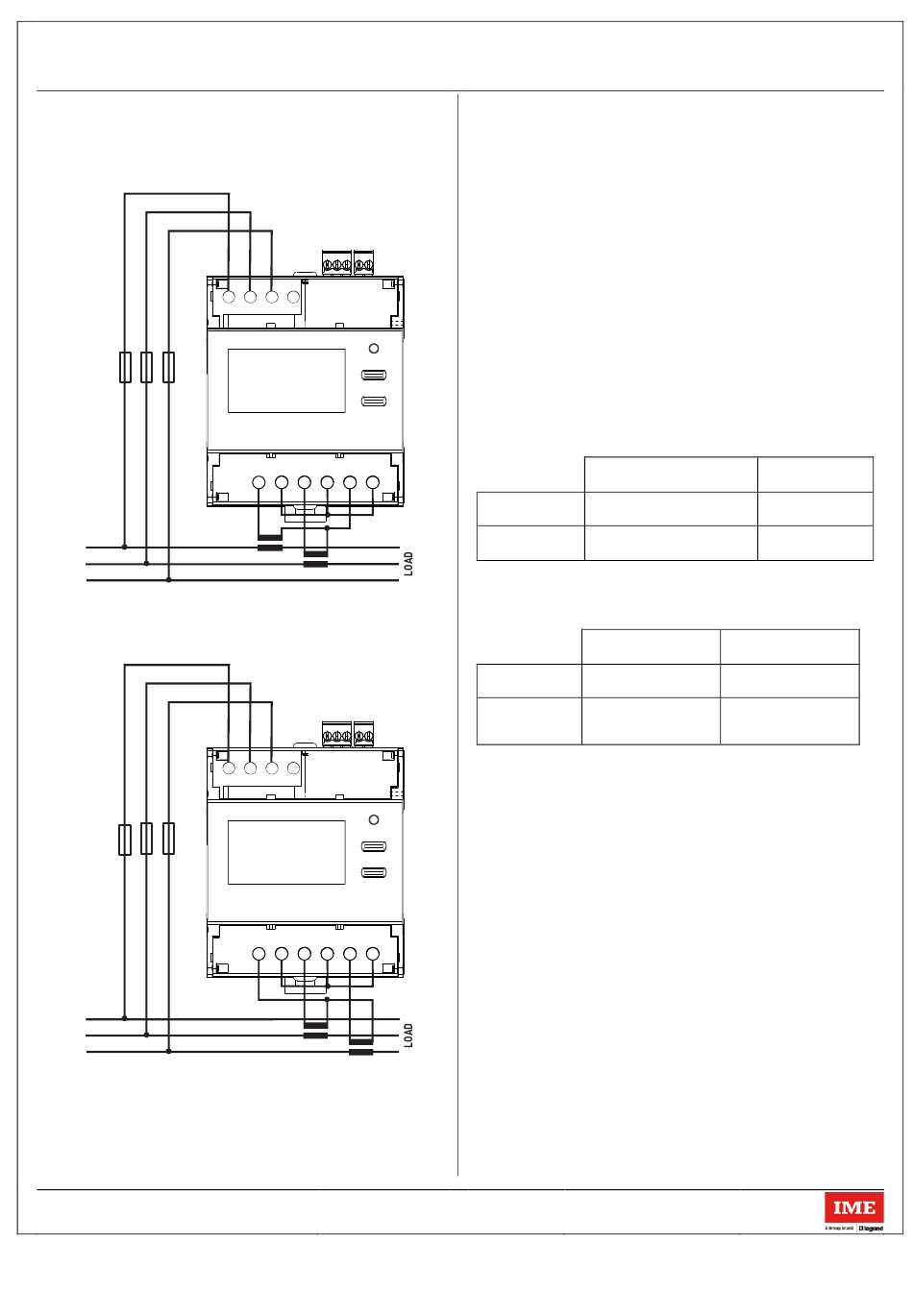

5. VERBINDUNGEN - ANSCHLUSS
Anschlussbilder:
F:0,5A gG
L1
L2
L3
F:0,5A gG
L1
L2
L3
Produktinformationen: IDP000192DE_06
3-2E
(1-2)
2 5 8 11
V1 V2 V3 N
L1 L2 L3
1 3 4 6 7 9
S1
S1
P1
P1
3-2E
(2-3)
2 5 8 11
V1 V2 V3 N
L1 L2 L3
1 3 4 6 7 9
S1
S1
P1
P1
Geändert am: 22/04/2021
Codes: CE4TB0PMID – CE4TBDTMID – CE4TBMTMID
Modell: CONTO D4-Pt
6. BETRIEBSDATEN
(Fortsetzung)
6.1 STROMDATEN
Strom:
- Minimaler Messstrom: 0,05-5(6)A
- Startstrom I : 10mA
st
Nennspannungen:
- Dreiphasenspannung Un:
3x100...3x400V, 3x100/173...3x230/400V∼ ±15%
Nennfrequenz:
- F : 50Hz; 60Hz
n
- Zulässige Abweichung: 49...51Hz; 59...61Hz
Anschließbarer Abschnitt:
- Kupferleiter
- Spannungsanschlussklemmen (V1, V2, V3, N)
- Strömeanschlussklemmen (L1, L2, L3)
Ohne Hülse
Steifes Kabel
1 x 0,75 ÷ 16 mm²
Flexibles Kabel
1 x 0,75 ÷ 16 mm²
- Klemmleisten oben am Zähler (Eingang, Impulsausgang
und Bus):
Ohne Hülse
Steifes Kabel
1 x 0,2 ÷ 1,5 mm²
Flexibles
1 x 0,2 ÷ 1 mm²
Kabel
Erforderliche Werkzeuge:
- Für alle Messklemmen: 6mm Flachschraubendreher oder Pozidriv
Nr. 2
- Für Klemmleisten oben am Zähler (Eingang, Impulsausgang
und Bus): Flachschraubendreher 2,5mm
Erstausgabe: 19/03/2019
Mit Hülse
-
1 x 4 ÷ 10 mm²
(∅ 5mm)
Mit Hülse
-
1 x 0,2 ÷ 1 mm²
