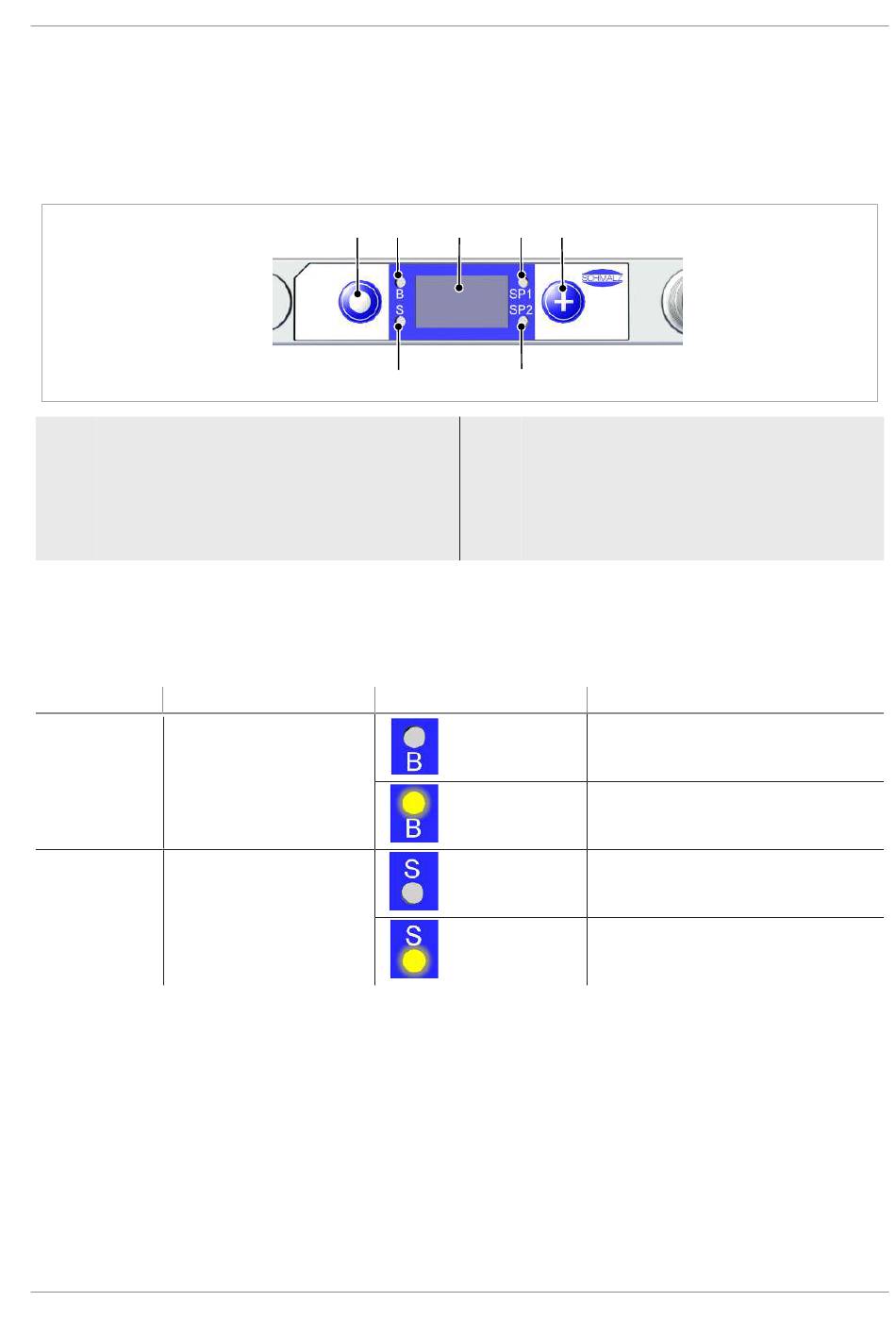

3.3 Élément de commande et d'affichage en détails
La simplicité de la manipulation du mini-éjecteur compact est assurée par :
•
Deux touches sur le clavier à membrane,
•
l'écran à trois chiffres et
•
quatre diodes électroluminescentes (LED) donnant des informations sur l'état du dispositif.
1
TOUCHE MENU
2
LED de l'état du processus soufflage B
3
Écran
4
LED – valeur limite point de commutation
SP1
Définition des voyants LED
Un voyant LED est affecté à l'état du processus « Aspiration » et un autre à l'état du processus « Souf-
flage ».
Pos.
Signification
2
LED – soufflage B
7
LED – Aspiration S
Les LED des points de commutation (valeurs limites) SP1 et SP2 affichent le niveau du vide du système ac-
tuel par rapport aux valeurs limites réglées des paramètres :
•
SP1 —> point de commutation 1,
•
SP2 —> point de commutation 2,
•
rP1 —> point de retour 1 et
•
rP2 —> point de retour 2
.
L'affichage est indépendant de la fonction de commutation et de l'affectation de la sortie.
FR · 30.30.01.01963 · 02 · 02/22
1
2
3
4
6
7
5
6
7
—
État
OFF
allumé
OFF
allumé
5
TOUCHE PLUS
LED – valeur limite point de commutation
SP2
LED de l'état du processus aspiration S
—
Description
Le mini-éjecteur compact ne
souffle pas
Le mini-éjecteur compact souffle
Le mini-éjecteur compact n'aspire
pas
Le mini-éjecteur compact aspire
Description du produit
