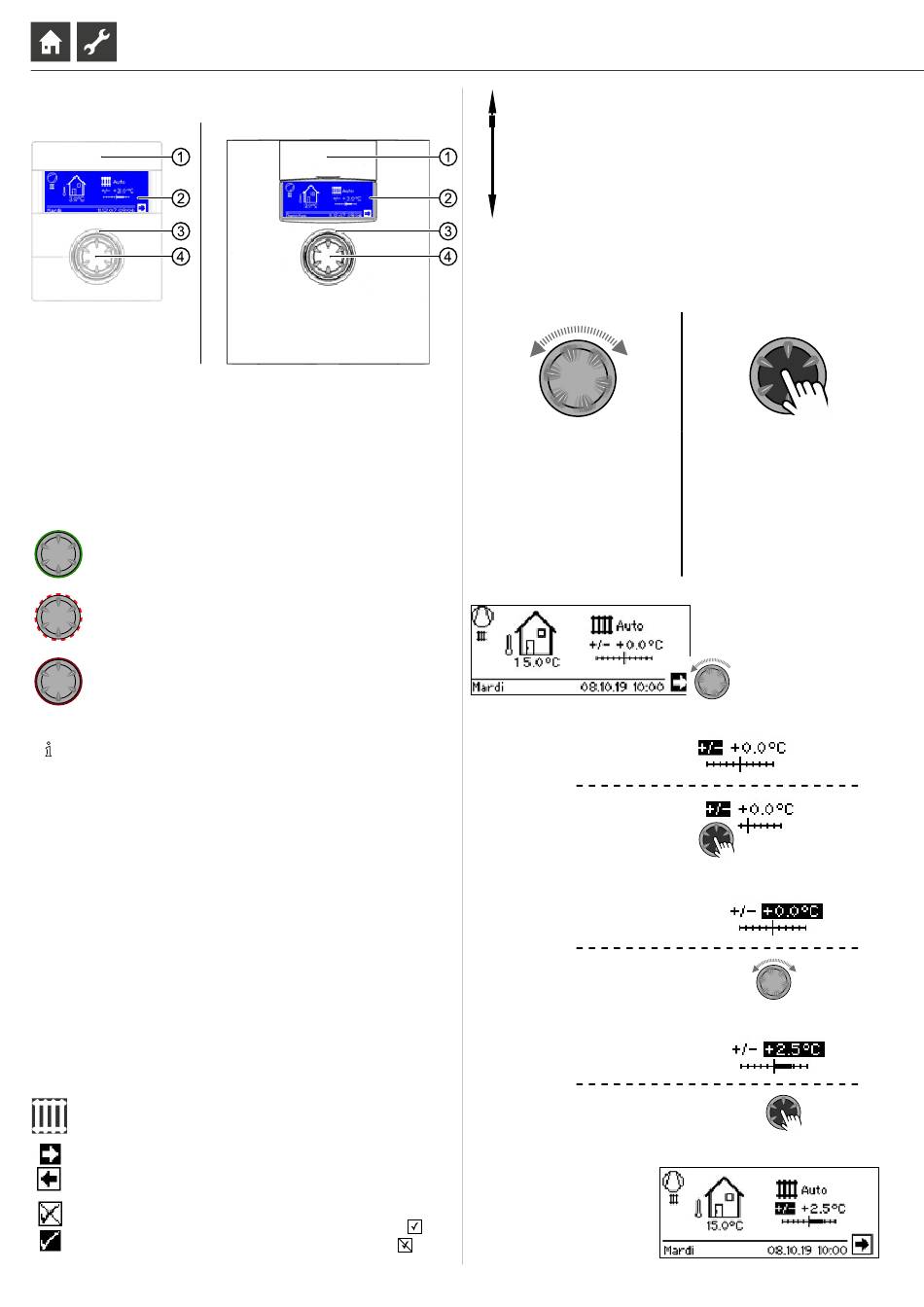

Affichageur digital

variante 1
*)
variante dépend de l'appareil
*)
1 Interface USB
Le port se trouve derrière le clapet amovible (variante 1) ou
le clapet relevable (variante 2).
2

Ecran

3 Affichage de l'état
4 « Bouton poussoir rotatif »
AFFICHAGE DE L'ÉTAT
L'anneau autour du bouton rotatif s'illumine en vert =
L'installation tourne correctement
L'anneau autour du bouton rotatif s'illumine en
vert/rouge =
interruption d'exploitation avec automatique-réinitia-
lisation
L'anneau autour du bouton rotatif s'illumine en rouge =
Défaut
REMARQUE
L'ecran de l'unité de contrôle doit être accessible et visible
en permanence. S'il vous plaît vérifier périodiquement
l'état de votre système de pompe à chaleur.
Par défaut, l'appareil est configuré sur panne sans ZWE. S'il
est réglé sur défaut avec ZWE, cela signifie : En cas de dé-
faut et de panne de la pompe à chaleur, la résistance élec-
trique est activée. Cela peut entraîner une augmentation
des coûts énergétiques.
ECRAN
L'écran digital affiche des informations de service, des fonctions
et des possibilités de règlage du régulateur de la pompe à chaleur
ainsi que des messages d'erreur.
Normalement, l'écran n'est pas allumé. L'éclairage de l'écran s'al-
lume lorsque le « bouton poussoir rotatif » est utilisé. Il s'éteint au-
tomatiquement quand le « bouton poussoir rotatif » n'est pas ac-
tionné pendant plus de 10 minutes.
Fo n d (négatif) = Le symbole ou le champ de menu est piloté.
Vous parvenez dans un niveau de menu qui est immédia-
tement supérieur ou inférieur en fonction de la flèche de
navigation.
Certains menus imposent d'enregistrer les règlages qui
ont été effectués. Cela se produit en selectionnant
règlages ne sont pas enregistrés en sélectionnant
6
variante 2
*)
Si un menu comporte plus d'entrées que l'écran ne peut en
afficher, une barre déroulante apparaît sur le bord gauche
de l'écran. Elle montre à quel endroit du menu vous vous
trouvez. Si aucun symbole ou champ de menu n'est sélec-
tionné, vous pouvez faire défiler l'affichage de l'écran vers
le bas (déroulement) en tournant le « bouton poussoir ro-
tatif » vers la droite. D'autres entrées de menu sont alors
affichées. Avec une rotation vers la gauche, vous faites de
nouveau défiler l'affichage de l'écran vers le haut.
« BOUTON POUSSOIR ROTATIF »
Tourner
Entrer dans le symbole ou champ de
menu souhaité ou faire défiler l'affichage
de l'écran vers le bas (ou vers le haut =
rouleau).
Exemple dans l'écran standard : Modifier la température
Activez le symbole « Modification de température ».
Activer le champ de saisie « Changement de température »
. Les
.
Sous réserve de modifications techniques | 83055200hFR – 2.0 / 2.1 | ait-deutschland GmbH
Appuyer (brièvement)
Sélectionner le symbole piloté (= pas-
sage au niveau de programme corres-
pondant)
ou
débloquer le champ de menu piloté
pour la saisie de données et de valeurs.
Tourner
Appuyer (brièvement)
Tourner
Modifier la température
Appuyer (brièvement)
Modification complète de la température
