Section 2 : Installation de l'équipement en option
Section 2 : Installation de l'équipement en option
Marqueurs oranges

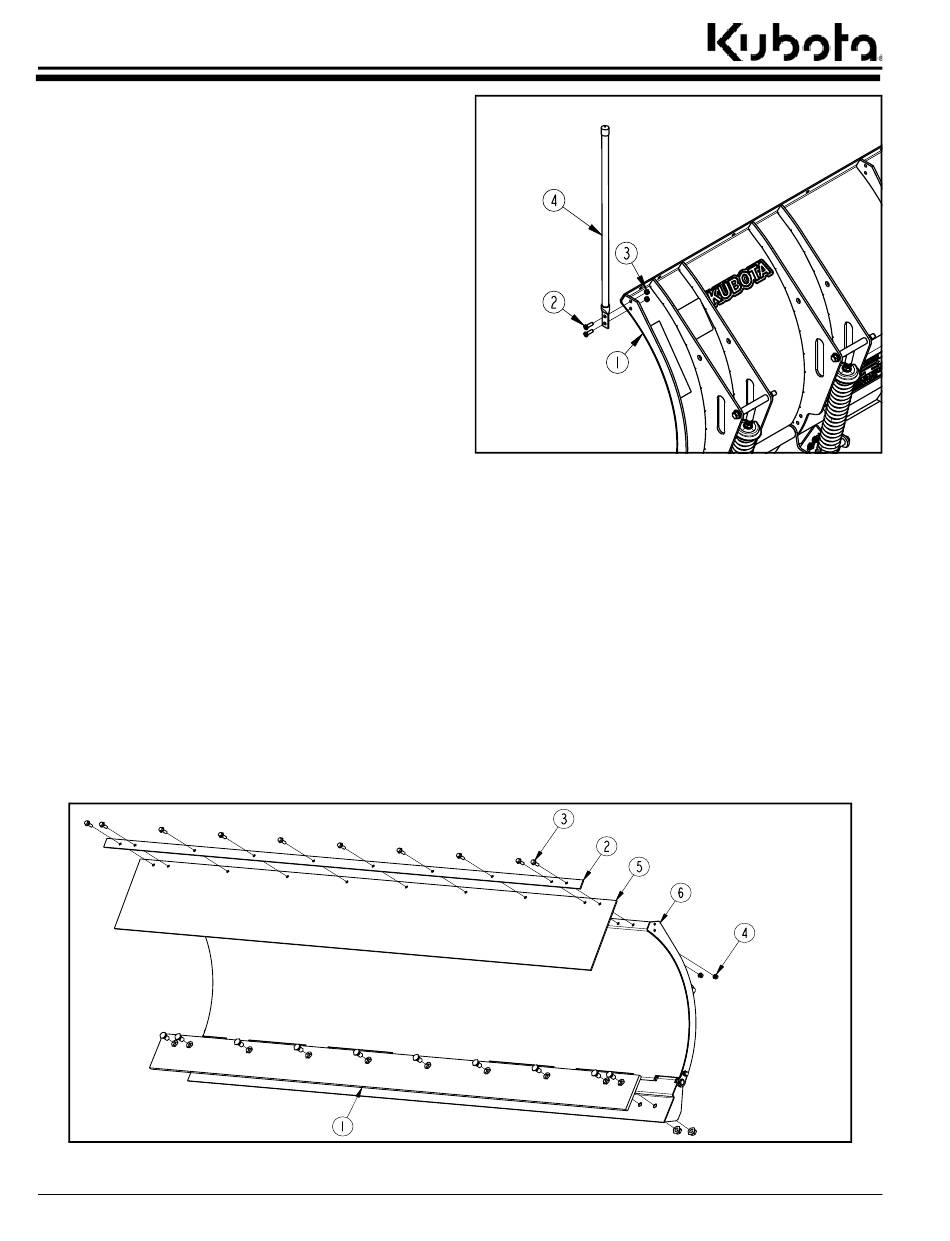

Consulter la Figure 2-1 :
Kubota offre des marqueurs oranges de 71,1 cm (28 po) de
hauteur qui peuvent être boulonnés sur les deux côtés du versoir.
Ils conviennent particulièrement pour identifier les extrémités
extérieures de la lame lorsque l'on se rapproche des bâtiments,
arbres, poteaux et autres obstacles pouvant être endommagés
ou qui sont susceptibles d'endommager la lame avec bord à
déclenchement lorsque heurtés.
1.
Fixer un marqueur orange (n
gauche extérieur du versoir (n
d'assemblage à tête hexagonale GR5 de 5/16 po – 18 x 1 po
(n
o
2) et des écrous à frein élastique à tête hexagonale
(n
o
3).
2.
Serrer les écrous au couple approprié.
3.
Répéter les étapes 1 et 2 pour le côté droit.
Lames en acier et en poly
Consulter la Figure 2-2 :
Kubota propose deux types de lames de coupe (n
poly) pour la lame avec bord à déclenchement. Utiliser la lame en
acier pour les applications plus difficiles et la lame en poly pour
les endroits où l'on veut être plus délicat sur la surface à travailler,
notamment les parcs de stationnement en béton. Se référer aux
instructions de la rubrique « Dépose et installation des
lames » à la page 19 relatives au changement des lames.
Volet de déflecteur
Consulter la Figure 2-2 :
Kubota offre un volet de déflecteur de 30,5 cm (12 po) monté sur
le versoir pour empêcher que la neige ne passe par-dessus le
versoir et dans la cabine de l'utilisateur.
1.
Fixer un volet de déflecteur de 30,5 cm (12 po) (n
bride avant supérieure du versoir (n
d'appui du déflecteur (n
GR5 de 3/8 po – 16 x 1 po (n
hexagonaux à embase (n
2.
Serrer les écrous au couple approprié.
12
Lame à déclenchement AP-TB2596 et AP-TB25108 301-291MK-FRC
Table des matières
o
4) de 71,1 cm (28 po) au bord
o
1) à l'aide de deux vis
o
1) (acier et
o
4) à la
o
5) au moyen de la barre
o
1), de dix vis de bride hexagonales
o
2) et de contre-écrous
o
3).
Montage du volet de déflecteur
37800
Montage du marqueur orange
Numéro de pièce et description
Marqueurs oranges
301-290A
Ensemble de marqueurs oranges
Lames en acier et en poly
301-274A
Ensemble de bord tranchant en acier TB2596
301-275A
Ensemble de bord tranchant en poly TB2596
301-271A
Ensemble de bord tranchant en acier TB25108
301-272A
Ensemble de bord tranchant en poly TB25108
Volet de déflecteur
301-306A
Ensemble de déflecteur TB2596
301-305A
Ensemble de déflecteur TB25108
Figure 2-2
Figure 2-1
26912
5 juillet 2017
