CM14
3.3

Dimensions

Respectez la profondeur de montage de 150 mm (5,91 ") pour l' a ppareil avec les bornes de
raccordement et pinces de fixation.
Vous trouverez plus de dimensions au chapitre "Caractéristiques techniques" →  33.
• Découpe d' a rmoire : 92 mm x 45 mm (3,62 in x 1,77 in).
• Epaisseur de la façade : max. 26 mm (1 in).
• Angle de lecture max. : de l' a xe central de l' a fficheur 45° vers la gauche et vers la droite.
• Si les appareils sont alignés horizontalement l' u n à côté de l' a utre (dans la direction X) ou
verticalement l' u n au-dessus de l' a utre (dans la direction Y), la distance mécanique (définie
par le boîtier et la face avant) doit être prise en compte.
3.4 Procédure de montage
La découpe d' a rmoire nécessaire est de 92 mm x 45 mm (3,62 in x 1,77 in).

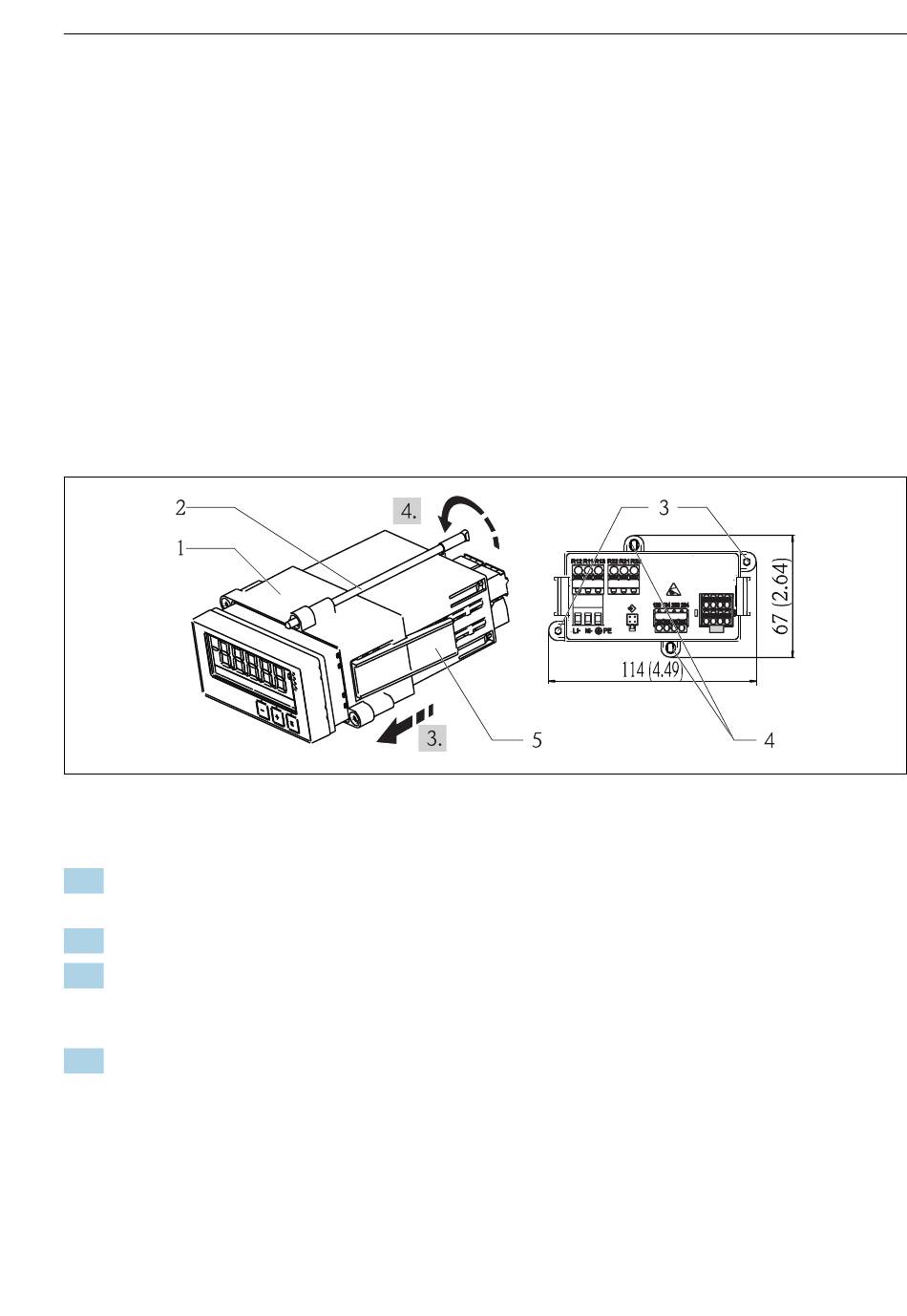

 2 Montage en façade d' a rmoire électrique
1. Visser les tiges filetées (pos. 2) dans les positions prévues à cet effet sur le cadre de
montage (pos. 1). Quatre positions de vis opposées sont disponibles (pos. 3 / 4).
2. Glisser l' a ppareil avec bague d' é tanchéité par l' a vant dans la découpe d' a rmoire.
3. Pour fixer le tube dans la façade d' a rmoire électrique, maintenir l' a ppareil en position
horizontale et glisser le cadre de montage (pos. 1) avec les tiges filetées vissées sur le
tube jusqu' à ce que le cadre se clipse.
4. Serrer les tiges filetées pour fixer l' a ppareil.
Pour démonter l' a ppareil, le cadre de montage peut être déverrouillé aux éléments de fixation
(pos. 5), puis retiré.
