En cas de fixation directe ou d'utilisation d'un accessoire de montage avec alésage
de centrage :
S
Sélectionner une méthode de fixation possible dans le tableau suivant.

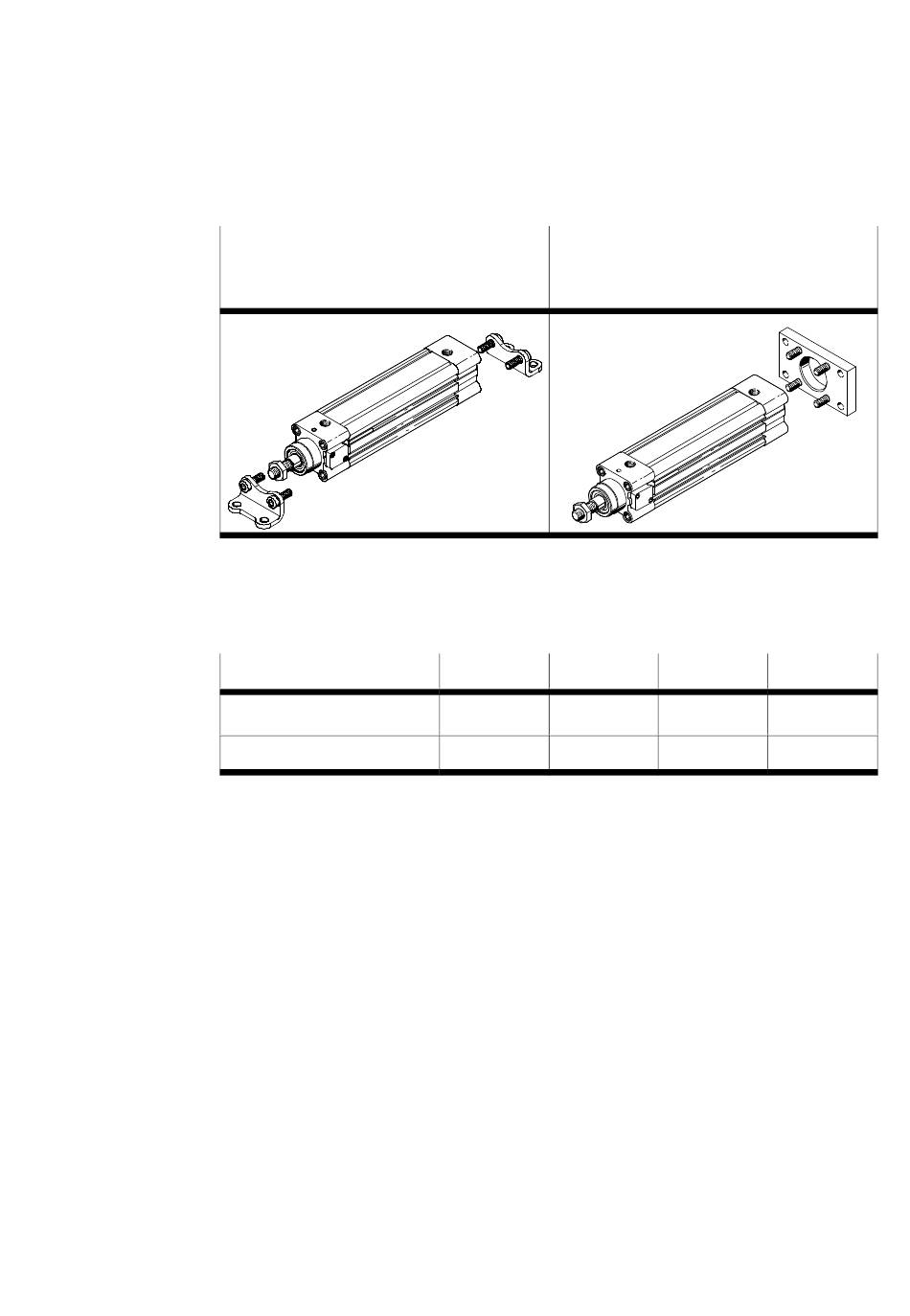

Double fixation avec pattes de
fixation de type HNA dans les trous
taraudés des vis du couvercle
Bild 2
Selon leur taille, les dispositifs de fixation disposent des taraudages et des
couples de serrage suivants.
DNCI-...
Filetage de raccordement
Couple de serrage [Nm]
Bild 3
S
Serrer uniformément les vis de fixation.
Festo – DNCI – 2017-05e Français
Quadruple fixation avec pattes de
fixation de type FNC dans les trous
taraudés des vis du couvercle
32
40
M6
M6
5
5
50
63
M8
M8
8
8
7
