Remplacement Du Logiciel Eprom De La Pcb Du Gc - TE MK3 RBK-ILS Manuel D'utilisation Et D'entretien

4.6.15

Remplacement du logiciel EPROM de la PCB du GC

J2

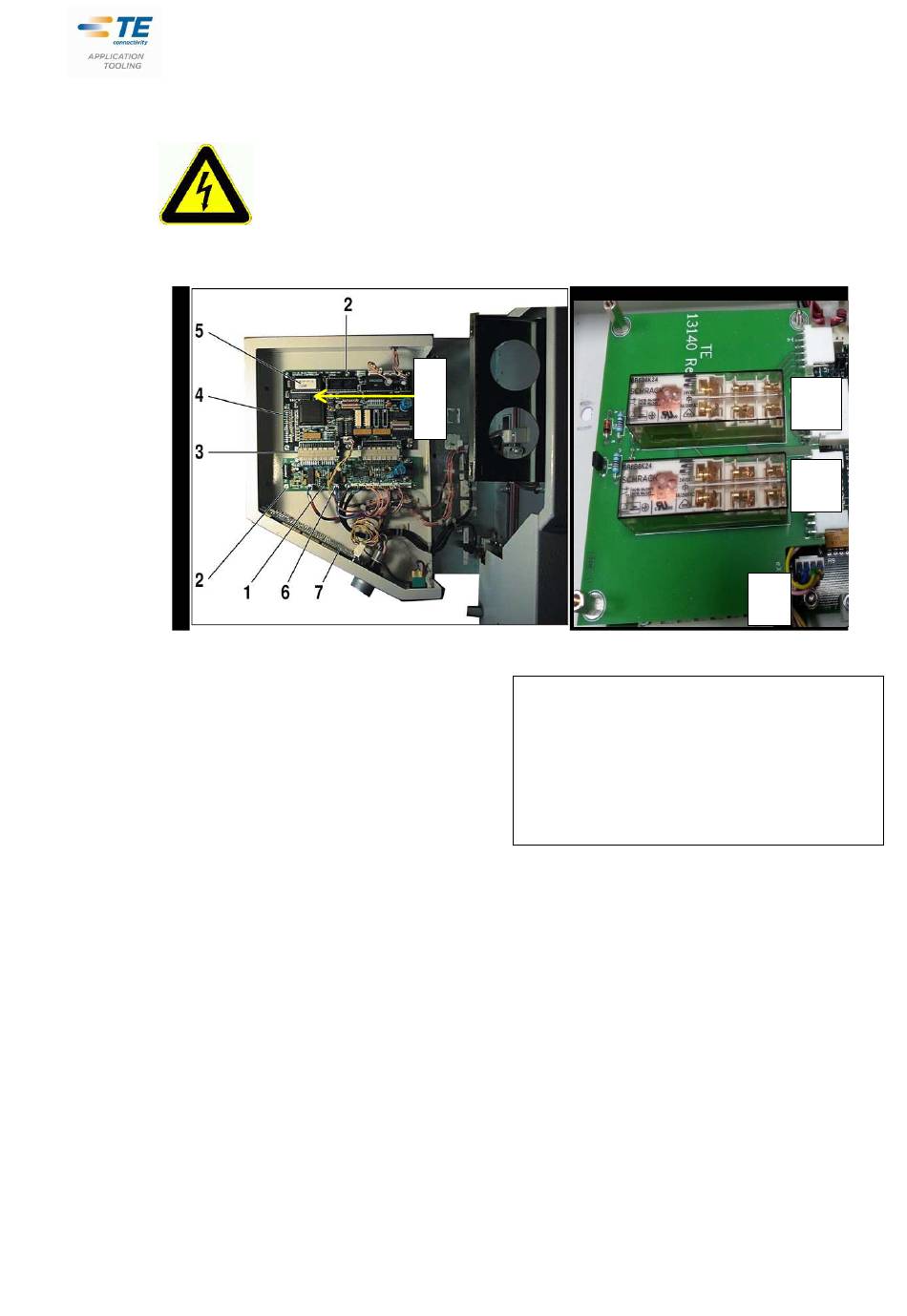

Fig. 4.19 : Retrait de la PCB du GC
1 = PCB de la TI
2 = écrous de retenue de la PCB
3 = connecteur de liaison de la PCB
4 = PCB du GC
5 = logiciel EPROM U3
6 = câble de compensation du thermocouple
7 = indication de la température
8 = PCB du relais de sécurité
1. Retirez le capot gauche.
2. Identifiez les connecteurs J2 (indication de la température) et J7 (interface RS232), puis dé-
connectez-les en appuyant sur leur verrou de retenue.
3. Ôtez les six écrous de retenue de la PCB du GC (reportez-vous à la figure 4.19 (2)).
4. Ôtez ensuite les trois écrous de retenue de la PCB de la TI.
5. Dégagez les deux PCB des goujons de fixation.
6. Vous pouvez alors décrocher les fiches des câbles de raccordement.
7. Le repositionnement de la PCB du GC s'effectue de la même façon, mais avec les opérations
inversées.
8. Procédez à un test fonctionnel sur le processeur et vérifiez les paramètres. (Reportez-vous à
la section « Utilisation », page 3-2.)
9. Étalonnez le processeur pour régler l'écart de température avant de reprendre son utilisation
normale.
Processeur MK3 RBK-ILS.
La PCB du GC contient des éléments sensibles à l'électricité statique.
Leur manipulation requiert des précautions spéciales. C'est le cas
notamment de la bande de poignet pour mise à la masse via la
résistance d'1 million d'ohms.
Pour pouvoir accéder à ces éléments, vous devez au préalable retirer la
PCB du relais de sécurité (élément 8 dans la figure).
8
Rév. A4 – MAI 2013
1. Le relais de sécurité est situé sur la
PCB du GC. Il est fixé au moyen des
mêmes vis et écrous que cette PCB.
Identifiez les connecteurs J2 et J3.
Déconnectez-les en appuyant sur leur
verrou de retenue. Ôtez la PCB.
4-39
J2
J3
8
