4.6.6 Élément inférieur

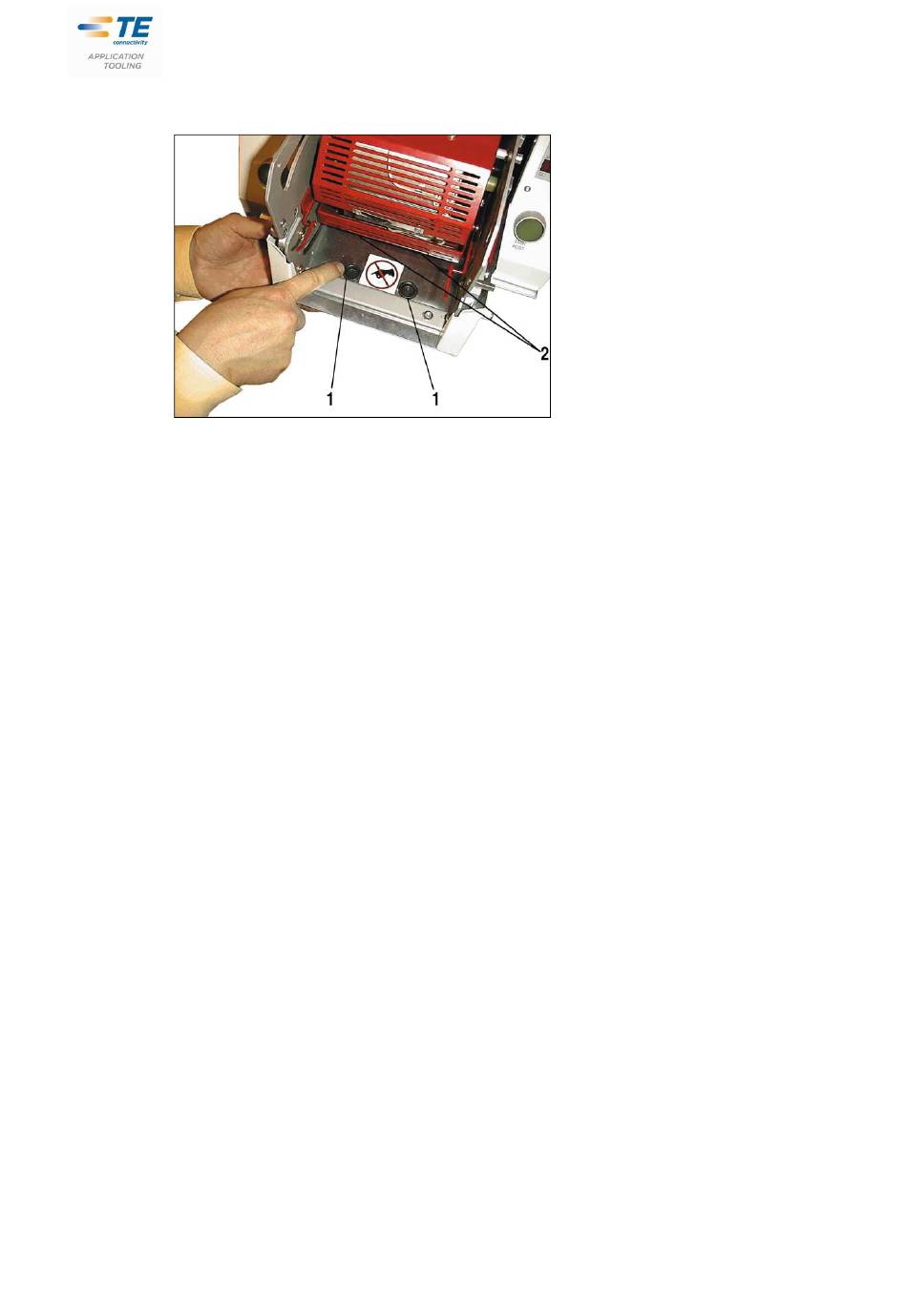

Fig. 4.10 : Accès aux vis de fixation de l'élément chauffant inférieur
1 = passe-fils d'accès
2 = vis de fixation de l'élément chauffant
1. Retirez le capot supérieur et celui de l'étuve, puis déplacez l'étuve jusqu'à la position la plus
avancée comme nous l'avons vu précédemment.
2. Débranchez les câbles de l'étuve (figure 4.8).
3. Débranchez le connecteur du thermocouple (figure 4.8 (5)).
4. Ôtez les passe-fils de la plaque de base (figure 4.10) pour pouvoir accéder aux deux vis de
fixation de l'élément chauffant inférieur.
5. Enlevez ces vis et retirez l'élément inférieur.
Remarque :
Si vous avez besoin de davantage d'espace, ôtez les paliers de l'étuve supérieure, comme dans la
figure 4.6. Ouvrez ensuite les mâchoires de l'étuve.
6. Pour réinstaller l'élément inférieur, suivez la même procédure, mais dans le sens inverse.
Remarque :
Lors du remplacement, assurez-vous que le conducteur de terre est branché et que les attaches
de câble sont serrées.
Processeur MK3 RBK-ILS. Rév. A4 – MAI 2013 4-30
