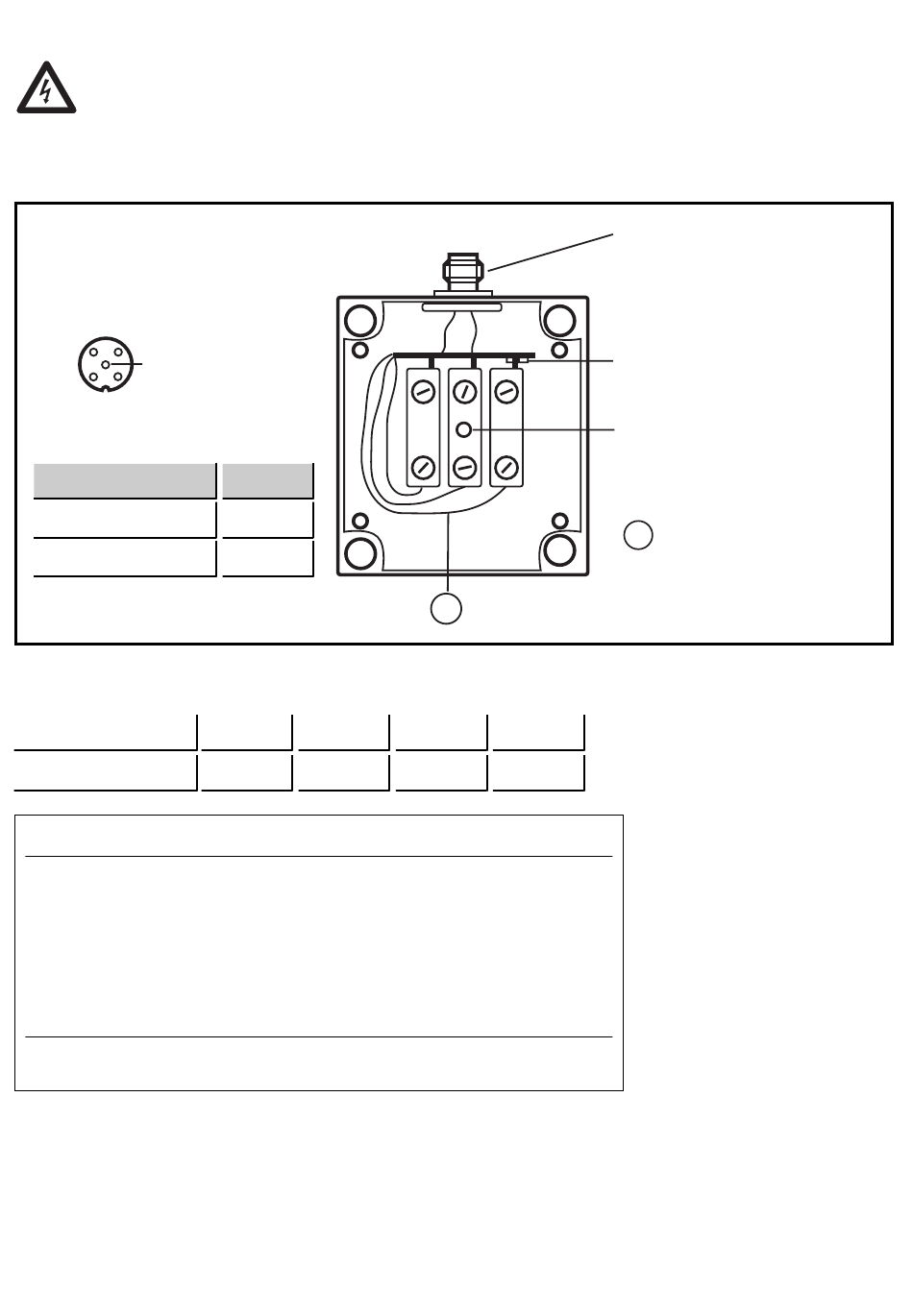

Elektrischer Anschluß
Verbinden Sie das AS-i Safety NOT-AUS Komplettgerät über den
Stecker M12 an das AS-i Netz. Die Versorgung erfolgt über das
AS-i Netz.
Verbinden Sie das AS-i Potential nicht mit externem Potential.
Stecker M12
3
AS-i -
4
5
1
2
AS-i +
M12-Stecker
AS-i +
AS-i -
Datenbits
Datenbit
In/Out
Aktivierter Eingangskanal
I-1
I-2
I-1 und I-2
keiner
Aktivierter Alarmausgang
O-1
Die Code-Worte 0000, XX00 und 00XX veranlassen den AS-i Sicher-
heitsmonitor die Anlage in den sicheren Zustand zu bringen.
Die weitere Wirkung der entsprechenden Datenbits auf die Übertra-
gungsfolge entnehmen Sie dem Handbuch zur Konfigurationssoftware
(siehe Kapitel "Überwachungsbausteine").
3
SEITE
Pin
1
3
D0 D1
I-1/O-1 I-1
Bitfolge D3-D0
XX00
00XX
0000
XXXX
Bitfolge D3-D0
XXX1
1
D2 D3
I-2 I-2
Stecker M12
LED rot / LED grün
(im geschlossenen
Gehäuse nicht zu
sehen)
LED rot
Alarm-Ausgang
Nehmen Sie keine
1
Veränderungen an
den elektrischen
Verbindungen vor!
X = zufällig
