4-4 Installation des colliers de prise en charge pour les sondes et les injections de produits
________________________________________________________________________________________________
Procédure de montage des boîtiers
1. Couper l'alimentation électrique générale
2. Vérifier que la pompe de filtration est à l'arrêt.
3. Fermer les vannes du circuit hydraulique et mettre la vanne du filtre sur « fermé ».
4. Percer 4 trous de Ø 8mm conformément au plan précédant en utilisant ou non le kit de
fixation prévu à cet usage. (En cas de montage sans kit, les cotes de perçage sont
différentes).
5. Introduire les chevilles de 8mm à l'aide d'un marteau.
6. Fixer les vis inférieures et serrer modérément en laissant un espace entre la tête de vis et le
mur.
7. Accrocher le boîtier électronique et assurer vous du jeu minimum avec le mur.
8. Fixer les vis supérieures et serrez les vis inférieures une fois en place.
9. Pour une fixation sans kit, ouvrez la porte supérieure du boîtier électronique et visser les 4 vis
en commençant par les deux vis supérieures. (Attention aux câbles électriques internes).
10. Fixer les 2 vis inférieures à travers les trous prévus.
11. Fermer la porte une fois l'opération effectuée.
ATTENTION :
ATTENTION :

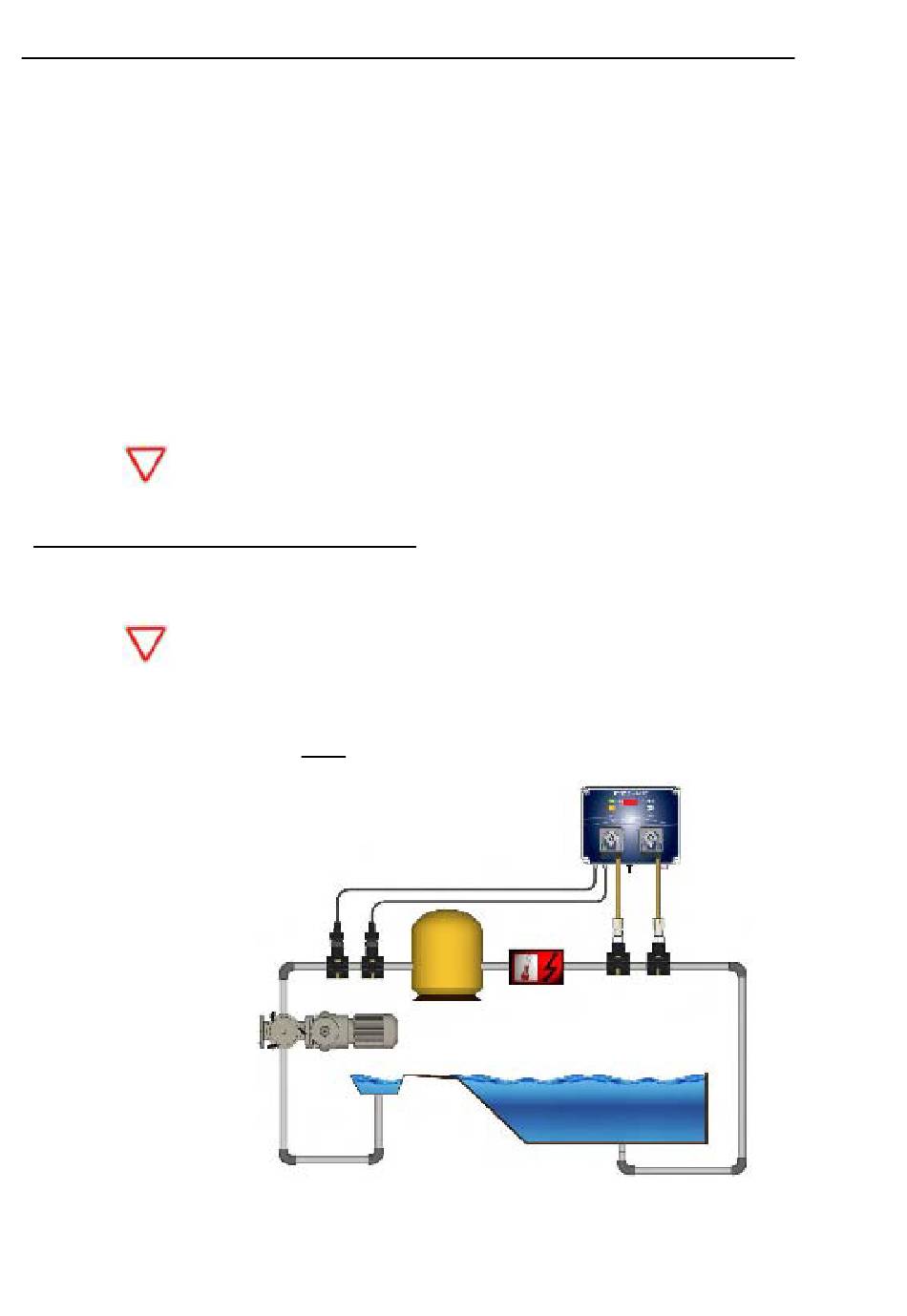

Différents cas peuvent se présenter :
er
1
cas (Le plus fréquent et conseillé) (Exemple avec HYDRO'pH/ORP
Les sondes sont placées
entre pompe et filtre
(avant vanne 3 voies)
POMPE
SKIMMER
®
Notice HYDRO'pH
HYDRO'...
Lors de la fermeture du couvercle de protection, prendre soins de ne pas
endommager le joint d'étanchéité ni de tirer sur les câbles situés entre le
couvercle et la carte électronique !
L'installation des colliers de prise en charge dépend de votre piscine et
de la place nécessaire disponible !
FILTRE
RECHAUFFEUR
®
HYDR'ORP
HYDRO'pH/ORP
,
et
Les colliers d'injection
de produits chimiques
sont placés après le
réchauffeur
BASSIN
®
Page : 15
®
)
