10.1 DÉTECTEUR DE NOEUDS - KNOT DETECTOR
Ce dispositif empêche l'introduction dans le tissu des noeuds présents sur le fil.
Il est géré par l'alimentateur et, s'il y a lieu, on peut l'utiliser en association avec du logiciel dédié fourni par le fabri-
cant d'appareils (en ce dernier cas, consulter le manuel d'instruction de la machine à tisser).
INSTALLATION :
Pour retirer le cône enrouleur de trame, suivre les indications suivantes:
1) Mettre le délivreur de trame hors tension en portant l'interrupteur 0 - I dans la position 0.
2) Débrancher le câble du délivreur de la prise de la boîte électrique d'alimentation et attendre deux minutes environ
avant d'intervenir pour que les condensateurs se trouvant sur les cartes électroniques aient le temps de se
décharger.

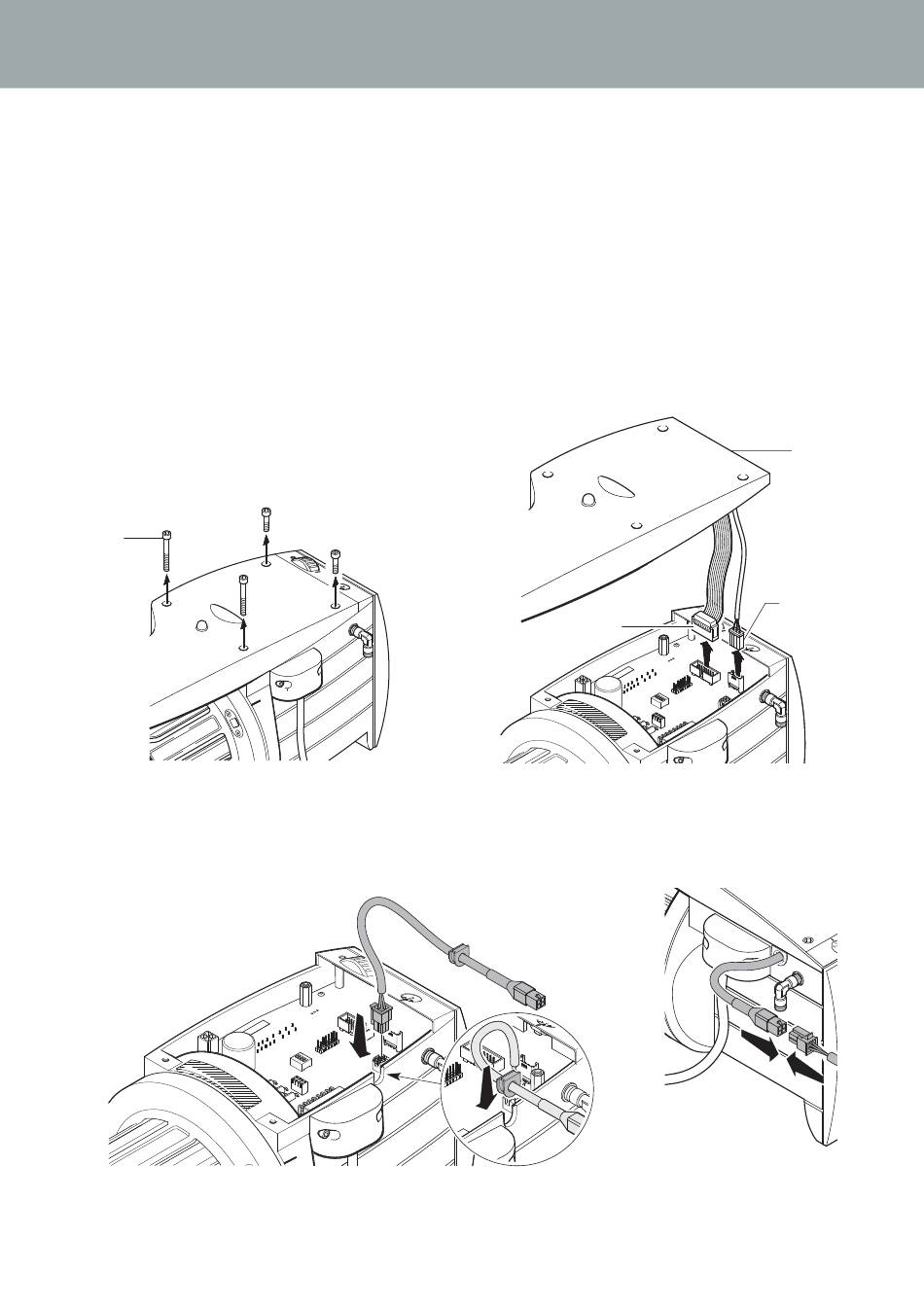

3) Desserrer les quatre vis (1), soulever le carter (2) en le tirant légèrement en avant, débrancher le connecteur (C1)
provenant de la carte de commande du groupe détecteur de trame et le connecteur (C2) du capteur en sortie,
retirer le carter.
1
4) Insérer le connecteur du câble de rallonge pour détecteur de nœuds dans le connecteur à cet effet présent dans
la carte, en insérant le passe-câble dans la fente du corps prévue à cet effet. Fermer le carter et connecter le
câble provenant du détecteur de nœuds.
10 - DISPOSITIFS SPECIAUX
1
53
C1
2
2
C2
3
3
