5 - INTERVENTIONS D'ENTRETIEN ET DE
5.2 REMPLACEMENT DU CAPTEUR EN ENTREE
Pour remplacer le capteur en entrée, suivre les instructions suivantes:
1) Mettre le délivreur de trame hors tension en portant l'interrupteur 0 - I en position 0.
2) Débrancher le câble du délivreur de la prise de la boîte électrique d'alimentation et attendre deux minutes environ
avant d'intervenir pour que les condensateurs se trouvant sur les cartes électroniques aient le temps de se
décharger.
3) Si le délivreur est équipé d'enfilage pneumatique, fermer le circuit et faire sortir l'air comprimé qui reste en
appuyant sur le bouton (D
4) En cas de présence du frein en entrée du délivreur, le retirer.

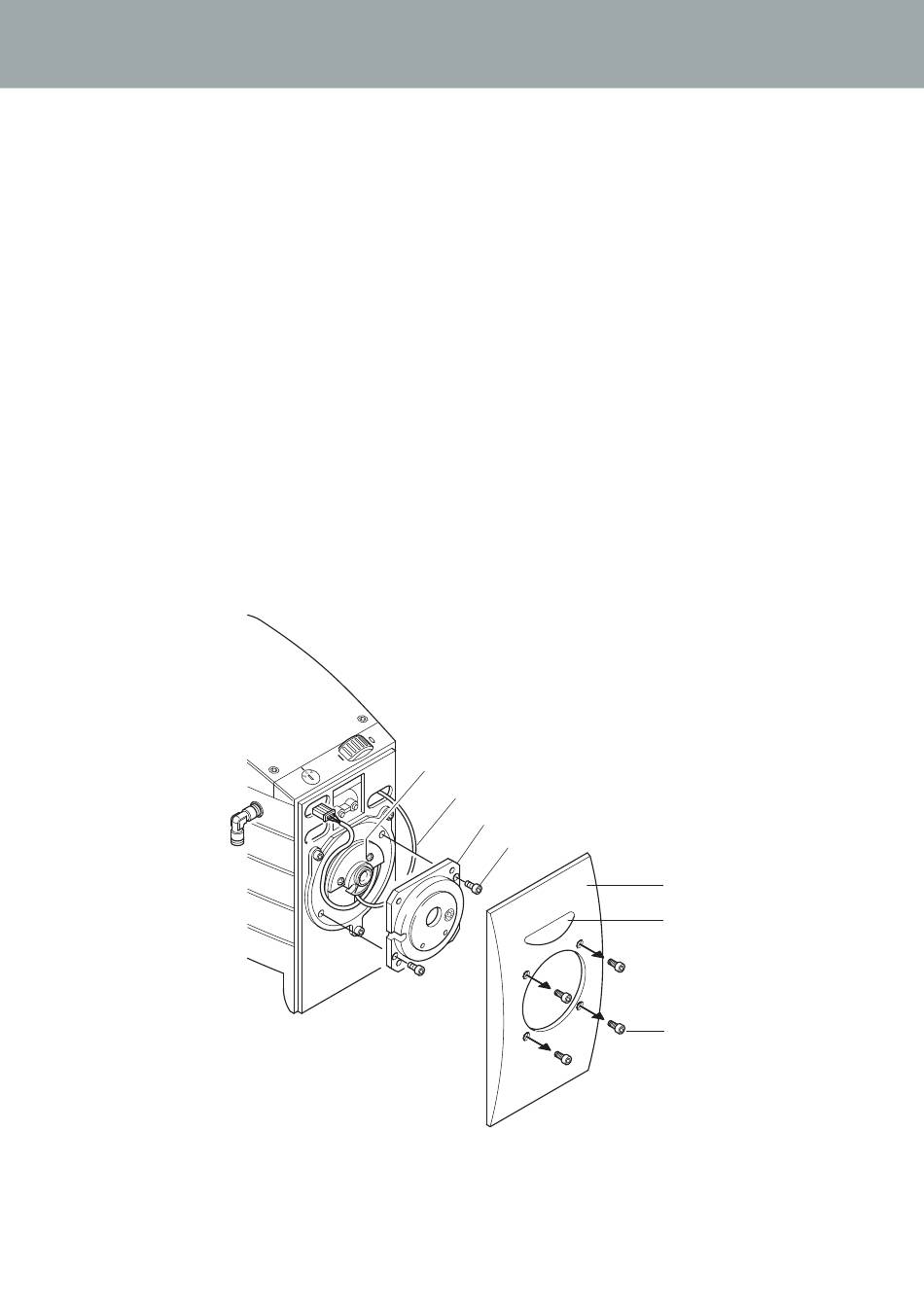

5) Desserrer les quatre vis (7) et enlever le couvercle (8).
6) Débrancher le connecteur (C3) du capteur en entrée.
7) Desserrer les 2 vis (9) et enlever le support capteur (10).
8) Si le délivreur est équipé d'enfilage pneumatique, détacher le tuyau (11).
9) Remplacer le capteur (12).
N.B.: Quand on remet le support capteur (10) et le couvercle (8), faire bien attention de ne pas coincer le
cavet du capteur et les tuyaux du circuit pneumatique.
REMPLACEMENT DES PIECES
) de l'enfilage pneumatique partiel.
P
12
11
10
9
28
8
D
P
7
