OERTLI LIN 9TU - OERTLI LIN 12TU
7.4 Sonde de température
Les sondes de températures suivantes sont déjà montées ou
doivent être installées en plus :
 sonde de température extérieure (R1) fournie (NTC-2)
 sonde de température retour (R2) intégrée (NTC-10)
sonde de température départ (R9) intégrée (NTC-10)


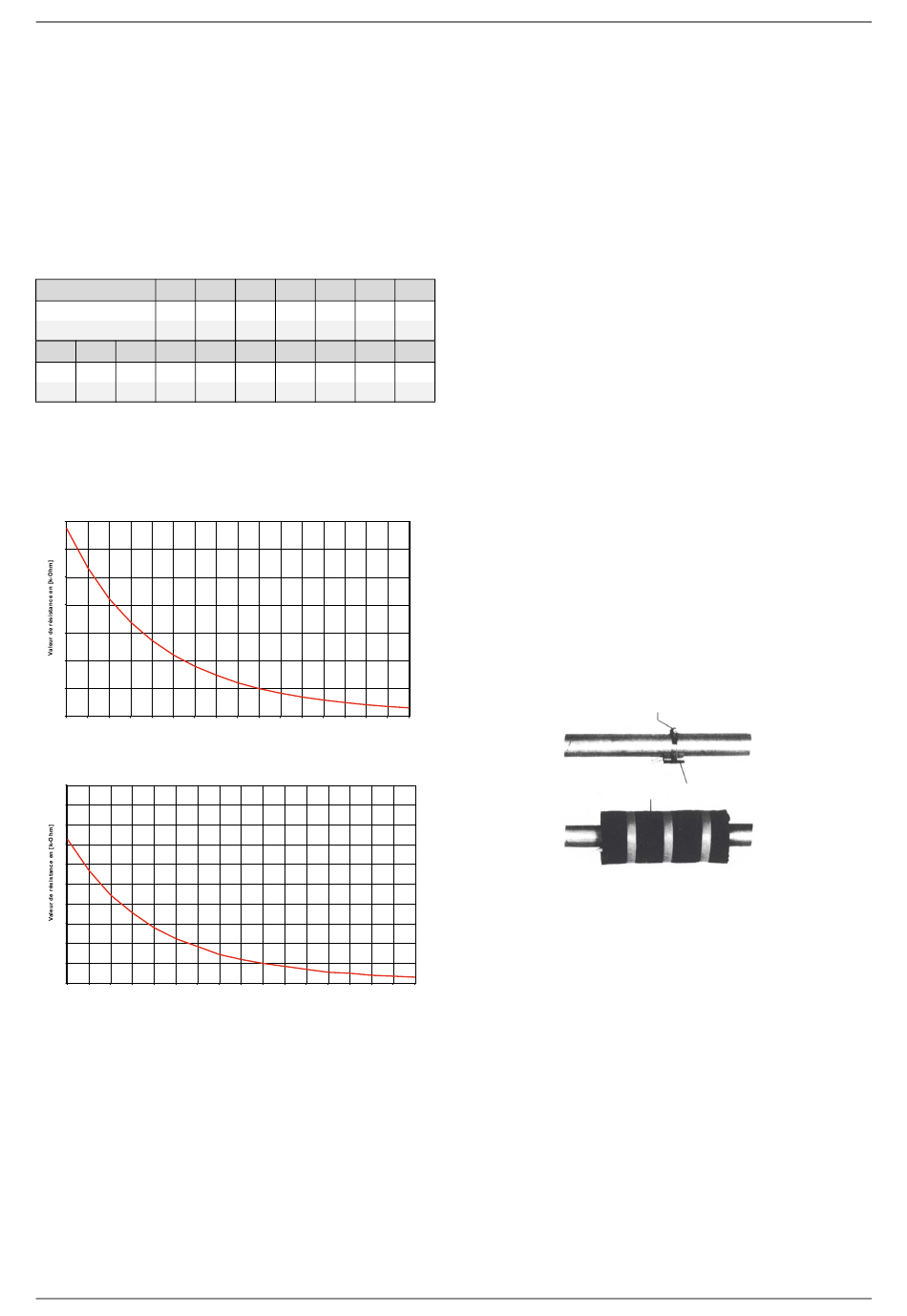

7.4.1 Courbes caractéristiques de la
sonde
-20 -15
Température en °C
NTC-2 en k 14,6 11,4
NTC-10 en k 67,7 53,4
15 20 25 30
2,9 2,4 2,0 1,7
14,9 12,1 10,0 8,4
Les sondes de température à raccorder au gestionnaire de
pompe à chaleur doivent être conformes aux caractéristiques de
sonde présentées à la Fig. 7.2 à la page 9. Seule exception : la
sonde de température extérieure livrée avec la pompe à chaleur
(voir Fig. 7.3 à la page 9).









7HPSpUDWXUH H[WpULHXUH HQ >ƒ&@
Fig. 7.2:Courbe caractérisitque de la sonde NTC-10












Fig. 7.3:Courbe caractéristique de la sonde NTC-2 selon DIN 44574
Sonde de température extérieure
www.waltermeier.com
-10 -5 0 5
8,9 7,1 5,6 4,5
42,3 33,9 27,3 22,1
35 40 45 50 55
1,4 1,1 1,0 0,8 0,7
7,0 5,9 5,0 4,2 3,6


7HPSpUDWXUH H[WpULHXUH HQ >ƒ&@
7.4.2 Montage de la sonde de température
extérieure
La sonde de température doit être placée de telle sorte qu'elle
puisse détecter la plupart des influences atmosphériques sans
que les valeurs mesurées ne soient faussées :
 sur le mur extérieur d'une pièce d'habitation chauffée, de
préférence sur la face nord ou nord-ouest,
 ne pas monter dans un « emplacement protégé » (par ex.
dans la niche d'un mur ou sous le balcon),
 ne pas installer à proximité de fenêtres, portes, ouvertures
d'aération, éclairage extérieur ou pompes à chaleur,
10
 ne pas exposer aux rayons directs du soleil, quelle que soit
3,7
la saison.
18,0
Câble de sonde : longueur max. 40 m ; section de fils min.
60
0,75 mm² ; diamètre extérieur du câble 4 à 8 mm.
0,6
3,1

7.4.3 Montage des sondes d'applique

Le montage des sondes d'applique est nécessaire uniquement si
ces sondes sont comprises dans les fournitures de la pompe à
chaleur, mais non montées.
Les sondes d'applique peuvent être montées sur les tuyauteries
ou insérées dans le doigt de gant du distributeur compact.
Montage sur les tuyauteries
 Nettoyer les tuyaux de chauffage des restes de peinture,
éliminer la rouille et les taches d'oxydation
 Enduire les surfaces nettoyées de pâte thermoconductrice
(appliquer en fine couche)
 La sonde doit être fixée avec un collier pour flexibles (serrer
à fond, des sondes mal fixées engendrent des défauts) puis
isolée

,VRODWLRQ WKHUPLTXH

452160.66.61 · FD 9612
Français
&ROOLHU
6RQGH G DSSOLTXH
FR-9
