Notice de pose OBO isCon
Légende de la Fig 56:
1 Distance (x) entre le connecteur de queue de câble et le raccord
équipotentiel en cm
2 Distance de séparation calculée (s) en cm
A isCon BA 45 SW
B isCon Pro+ 75 SW/GR et isCon Pro 75 SW
C isCon PR 90 SW
Exemple :
Lorsque la distance de séparation est de 60 cm, vous pouvez utiliser les
conducteurs isCon de type isCon Pro, Pro+ ou Premium. Installez les
raccords équipotentiels 120 cm avant le connecteur.
R emarque! L orsque la distance de séparation calculée est inférieure à la distance
de séparation maximale dans l'air pour laquelle le conducteur a été
testé, vous pouvez réduire la distance entre le raccord équipotentiel et le
connecteur (x) avec cette formule.
Lorsque la distance de séparation
Premium) et 20 cm (Basic), aucun raccord équipotentiel supplémentaire
n'est nécessaire en amont du connecteur de queue de câble.
Respectez les consignes suivantes pour les raccords équipotentiels:
– Il ne doit y avoir aucune pièce conductrice ou métallique mise à la
terre à une distance inférieure à la distance de séparation calculée s
(voir Fig. 55) dans la zone entre le raccord équipotentiel et le connec-
teur de queue de câble. Ceci concerne entre autres les structures
métalliques, les porte-câbles et autres pièces ou assemblages métal-
liques.
– Connectez le raccord équipotentiel à la liaison équipotentielle avec un
conducteur cuivre de section ≥ 6 mm² Cu ou matériau de conductivité
équivalente (voir Fig. 57).

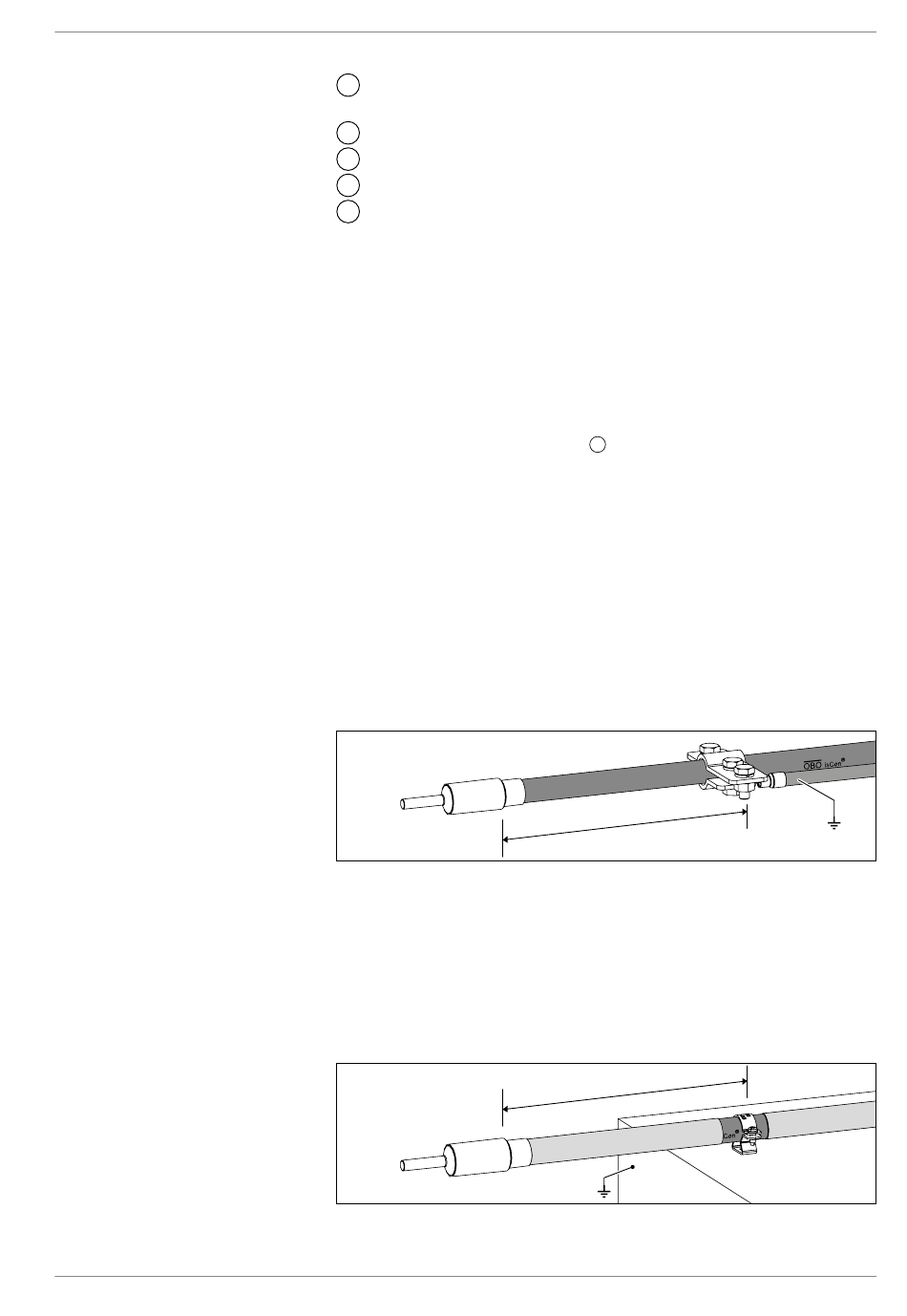

Fig 57: Distance entre le connecteur de queue de câble et le raccord équipoten-
tiel
Sur des supports métalliques mis à la terre, utilisez le porte-conducteur
métallique isCon H VA. Lorsque les porte-conducteurs sont vissés direc-
tement dans le support, cela assure également la liaison équipotentielle.
R emarque! L orsque vous utilisez le câble isolé gris clair, la gaine extérieure grise
doit être enlevée dans la zone du porte-conducteur (voir „5.1.1 Enlevez la
gaine grise (isCon Pro+ 75 GR)" en page 28).
Fig 58: Liaison équipotentielle par porte-conducteur métallique isCon H VA fixé
sur support métallique mis à la terre, gaîne extérieure grise enlevée
dans la zone de contact.
®
Assemblage du mât de capture
est inférieure à 17,5 cm (Pro, Pro+,
2
x
x
≥ 6 mm²
FR | 53
