7.7.9
Raccordement de la tuyauterie de
réfrigérant à l'unité intérieure

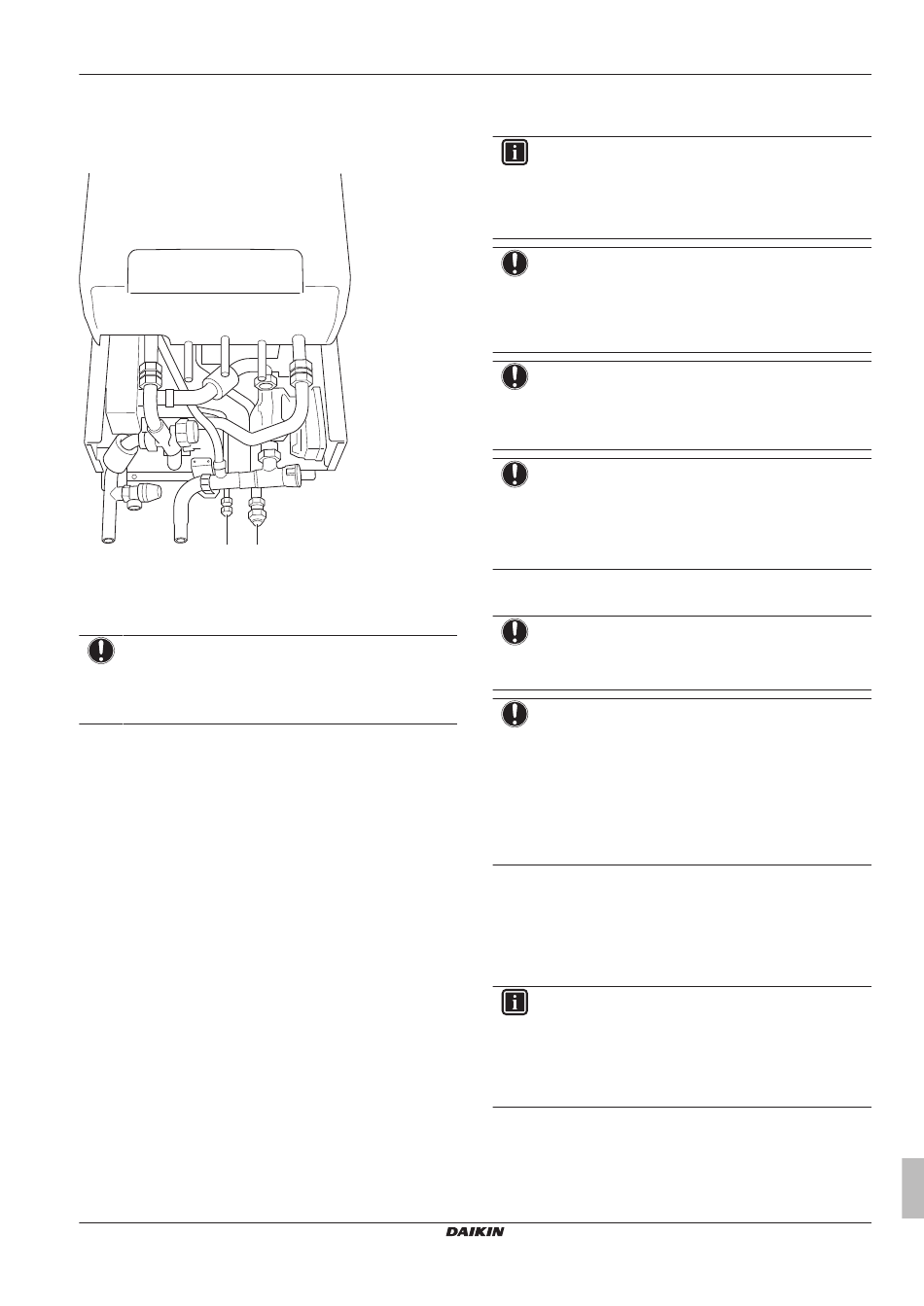

1 Raccordez la vanne d'arrêt du liquide de l'unité extérieure au
raccord du liquide réfrigérant de l'unité intérieure.
b
a
a
Raccord du liquide réfrigérant
b
Raccordement du gaz réfrigérant
2 Raccordez la vanne d'arrêt du gaz de l'unité extérieure au
raccordement du gaz réfrigérant de l'unité intérieure.
REMARQUE
Nous vous recommandons d'installer la tuyauterie de
réfrigérant entre l'unité intérieure et l'unité extérieure dans
un conduit ou d'enrouler la tuyauterie de réfrigérant dans
du ruban de finition.
7.8
Vérification de la tuyauterie de
réfrigérant
7.8.1
À propos de la vérification de la
tuyauterie de réfrigérant
La tuyauterie de réfrigérant interne de l'unité extérieure a été testée
en usine pour voir s'il n'y avait pas de fuites. Il vous suffit de vérifier
la tuyauterie de réfrigérant externe de l'unité extérieure.
Avant de vérifier la tuyauterie de réfrigérant
Assurez-vous que la tuyauterie de réfrigérant est branchée entre
l'unité extérieure et l'unité intérieure.
Ordre de montage habituel
La vérification de la tuyauterie de réfrigérant consiste généralement
en les étapes suivantes:
1
Vérifier qu'il n'y a pas de fuites dans le tuyau de réfrigérant.
2
Veillez à effectuer la purge à vide pour éliminer toute humidité,
l'air ou l'azote dans le tuyau de réfrigérant.
S'il y a un risque de présence d'humidité dans la tuyauterie de
réfrigérant (par exemple, de l'eau peut avoir pénétré dans le tuyau),
appliquez d'abord la procédure de séchage à vide ci-dessous
jusqu'à ce que toute l'humidité ait disparu.
EVLQ05+08CAV3 + EHYHBH05AA + EHYHBH/X08AA +
EHYKOMB33AA
Pompe à chaleur hybride Daikin Altherma
4P355634-1A – 2016.02
7.8.2
Précautions lors de la vérification de la
tuyauterie de réfrigérant
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
REMARQUE
Utilisez une pompe à vide à 2 étapes équipée d'un clapet
de non-retour capable d'évacuer une pression de jauge de
–100,7 kPa (5 Torr absolus). Veillez à ce que l'huile de la
pompe ne soit pas refoulée vers le système lorsque la
pompe est à l'arrêt.
REMARQUE
La pompe à vide doit uniquement être utilisée avec le
réfrigérant R410A. L'utilisation de la même pompe à vide
avec d'autres réfrigérants peut endommager la pompe et
l'unité.
REMARQUE
▪ Raccordez la pompe à vide à l'orifice d'entretien de la
vanne d'arrêt du gaz.
▪ Veillez à ce que la vanne d'arrêt du gaz et la vanne
d'arrêt du liquide soient bien fermées avant de tester
l'étanchéité ou de procéder au séchage à vide.
7.8.3
Recherche de fuites
REMARQUE
Ne dépassez PAS la pression de service maximale
autorisée pour l'unité (voir "PS High" sur la plaque
signalétique de l'unité).
REMARQUE
Veillez à utiliser une solution de détection de bulles
recommandée par le revendeur. N'utilisez pas d'eau
savonneuse qui risque de provoquer des fissures des
écrous évasés (l'eau savonneuse peut contenir du sel qui
absorbe l'humidité qui se mettra à geler lorsque le tuyau
refroidit) et/ou d'entraîner la corrosion des raccords évasés
(l'eau savonneuse peut contenir de l'ammoniaque qui
provoque un effet corrosif entre l'écrou évasé en laiton et
l'évasement en cuivre).
1 Chargez le système avec de l'azote jusqu'à une pression de
jauge d'au moins 200 kPa (2 bar). Une pression de 3000 kPa
(30 bar) est recommandée pour détecter les petites fuites.
2 Vérifiez l'étanchéité en appliquant une solution de détection de
bulles sur tous les raccords.
3 Éliminez tout l'azote.
INFORMATIONS
Une fois la vanne d'arrêt ouverte, il est possible que la
pression de la tuyauterie de réfrigérant n'augmente PAS.
Cela peut être occasionné par la fermeture de la soupape
de détente dans le circuit de l'unité extérieure mais cela ne
présente PAS de problèmes pour le bon fonctionnement
de l'unité.
7.8.4
Procédure de séchage sous vide
Raccordez la pompe à vide et le manifold comme suit:
7 Installation
Guide de référence installateur
35
