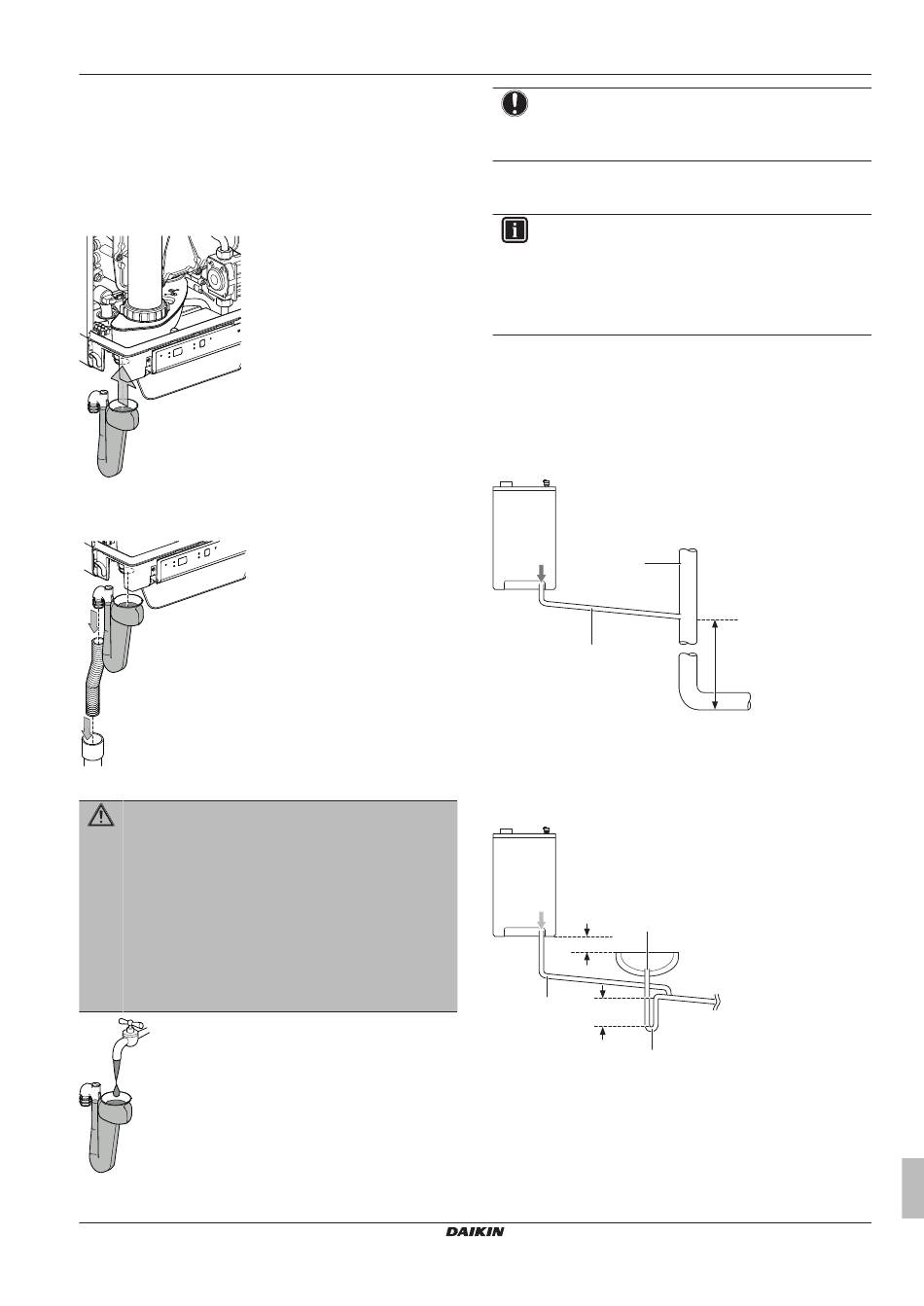

Condition requise: La chaudière DOIT être ouverte avant
l'installation du purgeur de condensat.
1 Adaptez le tuyau flexible (accessoire) sur la sortie du purgeur
de condensat.
2 Remplissez le purgeur de condensat avec de l'eau.
3 Insérez le purgeur de condensat dans le connecteur du bac de
purge du condensat, situé sous la chaudière, et faites-le glisser
aussi loin que possible.
4 Branchez le tuyau flexible (si applicable avec le tuyau de trop-
plein de la soupape de décharge de pression) sur le tuyau de
purge via un raccord ouvert.
AVERTISSEMENT
▪ REMPLISSEZ TOUJOURS le purgeur de condensat
avec de l'eau et placez-le sur la chaudière avant
d'allumer cette dernière. Reportez-vous à l'illustration
ci-dessous.
▪ NE PAS PLACER ou NE PAS REMPLIR d'eau le
purgeur de condensat peut provoquer l'émanation de
gaz de combustion dans la pièce où est installée la
chaudière et peut causer des situations dangereuses!
▪ Pour placer le purgeur de condensat, vous DEVEZ
retirer complètement ou tirer vers l'avant le couvercle
de la façade.
EVLQ05+08CAV3 + EHYHBH05AA + EHYHBH/X08AA +
EHYKOMB33AA
Pompe à chaleur hybride Daikin Altherma
4P355634-1A – 2016.02
REMARQUE
Nous vous recommandons d'isoler tous les tuyaux de
condensat externes et d'augmenter leur diamètre à
Ø32 mm afin d'empêcher le condensat de geler.
7.6
Tuyauterie du condensat
INFORMATIONS
Le système d'évacuation du condensat DOIT être constitué
de plastique; aucun autre matériau ne doit être utilisé. La
pente du conduit d'évacuation DOIT être d'au moins
5~20 mm/m. L'évacuation du condensat par la gouttière
N'EST PAS AUTORISÉE en raison du risque de gel et de
la détérioration possible des matériaux.
7.6.1
Raccordements internes
Si possible, le tuyau d'évacuation du condensat doit être conçu et
terminé de manière à ce que le condensat soit évacué de la
chaudière par gravité dans un point interne et adapté de rejet des
eaux usées tel qu'une cheminée de ventilation ou une colonne de
renvoi. Un raccord adapté et permanent au tuyau des eaux usées
devrait être utilisé.
b
a
Ø22 mm
a
Évacuation du condensat de la chaudière
b
Cheminée de ventilation ou colonne de renvoi
c
450 mm minimum et 3 étages maximum
S'il n'est PAS possible de mettre en place la première option, vous
pouvez utiliser un tuyau d'évacuation de la salle de bain, de la
cuisine ou un tuyau de la machine à laver. Vérifiez que le tuyau de
purge du condensat est relié plus bas à un siphon.
a
b
100 mm
c
Ø22 mm
≥75 mm
d
a
Évacuation du condensat de la chaudière
b
Cheminée de ventilation ou colonne de renvoi
c
Cuvette, bassine anti-débordement
d
Siphon et anti-retour de 75 mm
7 Installation
c
Guide de référence installateur
31
