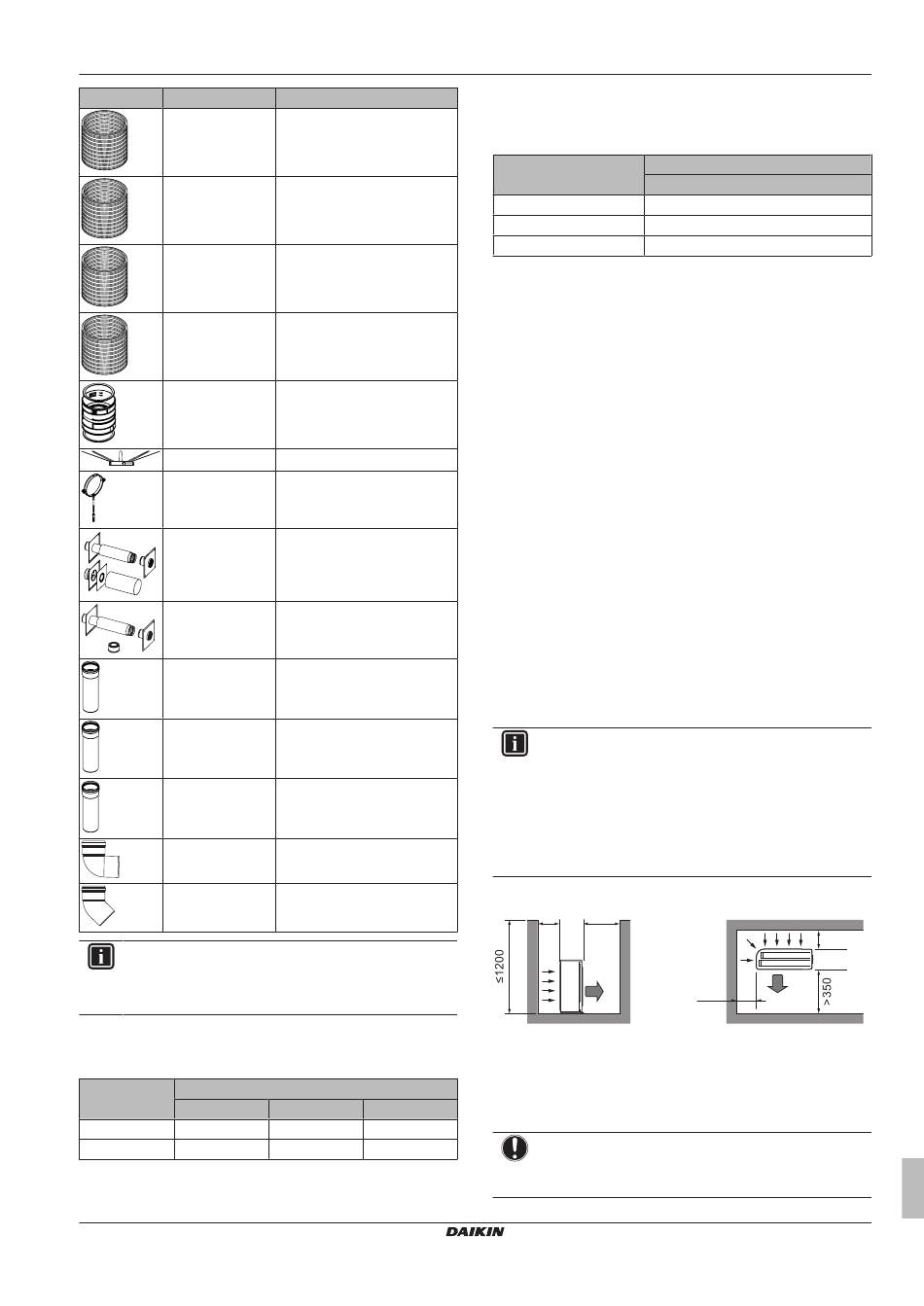

Accessoires N° de pièce
EKFGP6340
EKFGP6344
EKFGP6341
EKFGP6342
EKFGP6324
EKFGP6333
EKFGP4481
EKFGV1101
EKFGV1102
EKFGW4001
EKFGW4002
EKFGW4004
EKFGW4085
EKFGW4086
INFORMATIONS
Pour des options de configuration supplémentaires
concernant le système de gaz de combustion, visitez
fluegas.daikin.eu/.
5.3.4 Associations possibles des unités
intérieures et des unités extérieures
Unité
extérieure
EHYHBH05
EVLQ05CAV3 O
EVLQ08CAV3 —
EVLQ05+08CAV3 + EHYHBH05AA + EHYHBH/X08AA +
EHYKOMB33AA
Pompe à chaleur hybride Daikin Altherma
4P355634-1A – 2016.02
Description
Rallonge flexible PP 80 L=10 m
Rallonge flexible PP 80 L=15 m
Rallonge flexible PP 80 L=25 m
Rallonge flexible PP 80 L=50 m
Connecteur flexible/flexible
PP 80
Entretoise PP 80-100
Fixation Ø100
Raccordement de cheminée
60/10 entrée d'air Dn.80 C83
Ensemble de raccordement
60/10-60 combustion/entrée
d'air Dn.80 C53
Extension P BM-Air 80×500
Extension P BM-Air 80×1000
Extension P BM-Air 80×2000
Coude PP BM-Air 80 90°
Coude PP BM-Air 80 45°
http://
Unité intérieure
EHYHBH08 EHYHBX08
— —
O O
5.3.5 Associations possibles de l'unité
intérieure et du ballon d'eau chaude
sanitaire
Unité intérieure
EHYHBH05
EHYHBH08
EHYHBX08
6 Préparation
6.1 Vue d'ensemble: préparation
Ce chapitre décrit ce que vous devez faire et ce que vous devez
savoir avant d'installer l'unité sur site.
Ce chapitre contient les informations suivantes:
▪ Préparation du lieu d'installation
▪ Préparation de la tuyauterie du réfrigérant
▪ Préparation de la tuyauterie d'eau
▪ Préparation du câblage électrique
6.2 Préparation du lieu d'installation
N'installez PAS l'unité dans des endroits souvent utilisés comme
atelier. S'il y a des travaux de construction (par exemple, travaux de
découpe) occasionnant beaucoup de poussière, l'unité doit être
couverte.
Sélectionnez un lieu d'installation suffisamment spacieux pour
permettre le transport de l'unité sur le site et hors du site.
6.2.1 Exigences pour le lieu d'installation de
l'unité extérieure
INFORMATIONS
Lisez également les exigences suivantes:
▪ Exigences générales
Reportez-vous au chapitre "Consignes de sécurité
générales".
▪ Exigences pour la tuyauterie de réfrigérant (différence
de hauteur, longueur). Voir plus loin dans ce chapitre
"Préparation".
Prenez les directives suivantes en compte en matière d'espacement:
>250 >350
b
a
(mm)
a Sortie d'air
b Entrée d'air
Reportez-vous à la section
service" à la page 104 pour des informations plus détaillées
concernant les directives en matière d'espacement.
REMARQUE
▪ N'empilez PAS les unités les unes sur les autres.
▪ Ne suspendez PAS l'unité au plafond.
6 Préparation
Ballon d'eau chaude sanitaire
EKHWP300B + EKHWP500B
O
O
O
pour le lieu d'installation.
b
>250
a
>250
(mm)
"15.2 Dimensions et espace de
Guide de référence installateur
17
