7 Installation
7.7.7
Utilisation de la vanne d'arrêt et de
l'orifice de service

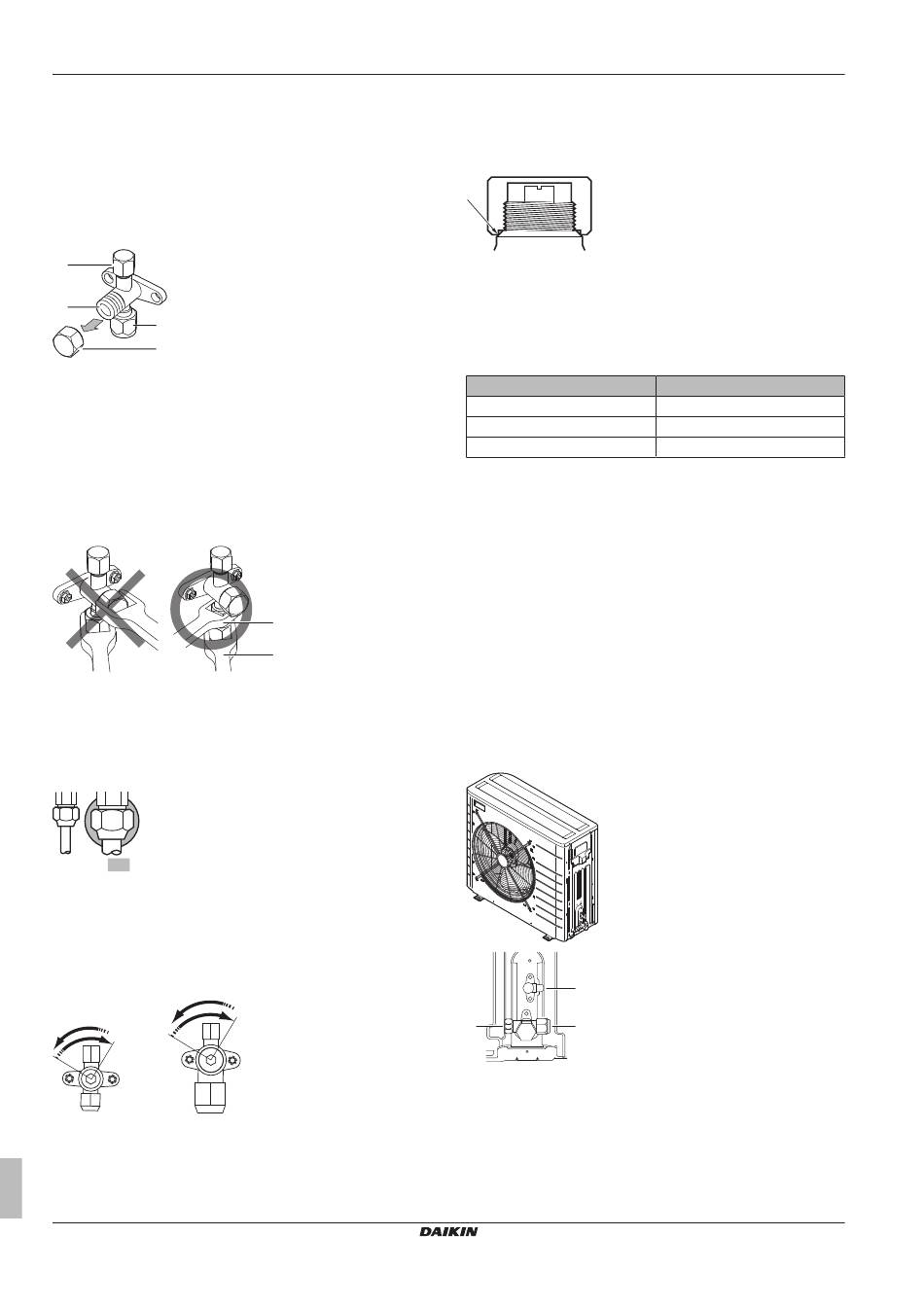

Manipulation de la vanne d'arrêt
Prenez les directives suivantes en compte:
▪ Les vannes d'arrêt sont fermées en usine.
▪ L'illustration suivante représente les pièces requises lors de la
manipulation de la vanne.
a
b
c
d
a
Orifice d'entretien et couvercle de l'orifice d'entretien
b
Tige de vanne
c
Raccord de la tuyauterie du site
d
Capuchon de tige
▪ Laissez les deux vannes d'arrêt ouvertes lors du fonctionnement.
▪ Ne forcez PAS trop sur la tige de la vanne, faute de quoi vous
risquez de casser le corps de la vanne.
▪ Veillez à toujours fixer la vanne d'arrêt à l'aide d'une clé, puis
desserrez ou serrez le raccord conique à l'aide d'une clé
dynamométrique. Ne placez PAS la clé sur le capuchon de la tige,
cela pourrait entraîner des fuites de réfrigérant.
a
Clé
b
Clé dynamométrique
▪ S'il est prévu que la pression opérationnelle soit basse (si le
rafraîchissement doit s'effectuer alors que la température d'air
extérieur est basse, par exemple), appliquez un enduit
d'étanchéité à base de silicone sur le raccord conique de la vanne
d'arrêt sur la conduite de gaz pour empêcher le gel.
Enduit d'étanchéité à base de silicone (assurez-vous de
l'absence de trous)
Ouverture/fermeture de la vanne d'arrêt
1 Retirez le couvercle de la vanne.
2 Insérez une clé hexagonale (côté liquide: 4 mm, côté gaz:
6 mm) dans la tige de la vanne et faites tourner la tige de la
vanne:
dans le sens inverse des aiguilles d'une montre pour ouvrir,
dans le sens des aiguilles d'une montre pour fermer.
3 Cessez de tourner lorsqu'il n'est plus possible de faire tourner la
tige de la vanne. La vanne est alors ouverte/fermée.
Guide de référence installateur
34
a
b
Manipulation du capuchon de la tige
Prenez les directives suivantes en compte:
▪ Le capuchon de la tige dispose d'un joint à l'emplacement indiqué
par la flèche. Ne l'endommagez PAS.
▪ Une fois la vanne d'arrêt manipulée, veillez à bien serrer le
capuchon de la tige.
▪ Reportez-vous au tableau suivant pour connaître le couple de
serrage.
▪ Une fois le capuchon de la tige resserré, assurez-vous de
l'absence de fuites de réfrigérant.
Élément
Capuchon de la tige, côté liquide
Capuchon de la tige, côté gaz
Couvercle de l'orifice d'entretien
Manipulation du couvercle d'entretien
Prenez les directives suivantes en compte:
▪ Utilisez toujours un flexible de charge équipé d'une broche
d'enfoncement de vanne, l'orifice d'entretien étant une vanne de
type Schrader.
▪ Une fois l'orifice d'entretien manipulé, serrez bien le couvercle de
l'orifice d'entretien. Reportez-vous au tableau du chapitre
"Manipulation du capuchon de la tige" à la page 34
connaître le couple de serrage.
▪ Une fois le couvercle de l'orifice d'entretien resserré, assurez-vous
de l'absence de fuites de réfrigérant.
7.7.8
Raccordement de la tuyauterie de
réfrigérant à l'unité extérieure
1 Raccordez le raccord du réfrigérant liquide de l'unité intérieure
à la vanne d'arrêt du liquide de l'unité extérieure.
a
b
c
a
Vanne d'arrêt du liquide
b
Vanne d'arrêt du gaz
c
Orifice d'entretien
2 Connectez le raccord du réfrigérant gazeux de l'unité intérieure
à la vanne d'arrêt du réfrigérant de l'unité extérieure.
EVLQ05+08CAV3 + EHYHBH05AA + EHYHBH/X08AA +
Couple de serrage (N∙m)
13,5~16,5
22,5~27,5
11,5~13,9
EHYKOMB33AA
Pompe à chaleur hybride Daikin Altherma
4P355634-1A – 2016.02
