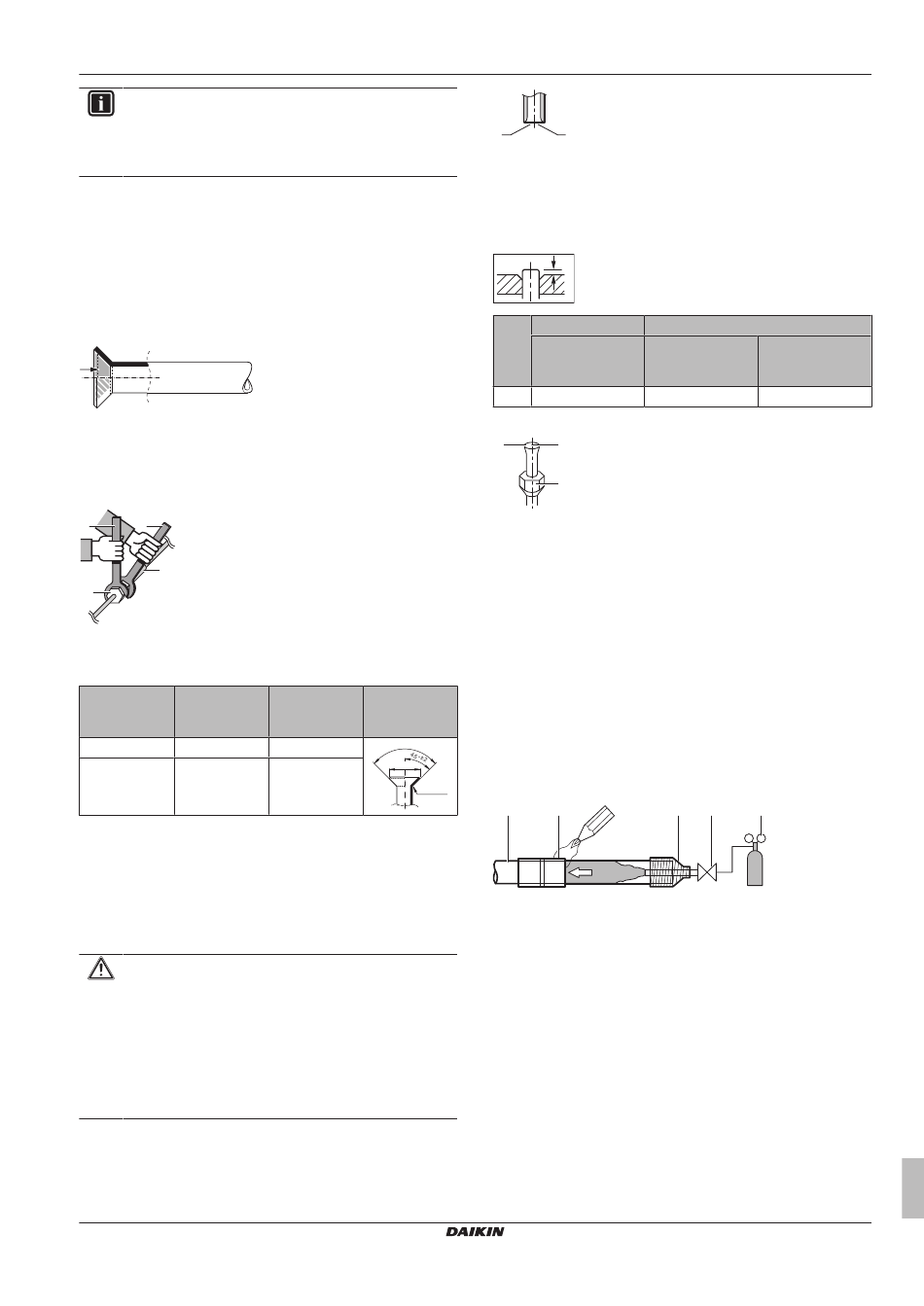

INFORMATIONS
N'OUVREZ PAS la vanne d'arrêt du réfrigérant avant de
vérifier la tuyauterie de réfrigérant. Si vous devez charger
du réfrigérant complémentaire, nous vous recommandons
d'ouvrir la vanne d'arrêt du réfrigérant au préalable.
7.7.3
Consignes pour le raccordement de la
tuyauterie de réfrigérant
Prenez les directives suivantes en compte lors du raccordement des
tuyaux:
▪ Enduisez la surface intérieure de l'évasement avec de l'huile
acétique ou de l'huile éthylique lors du raccordement d'un raccord
conique. Faites manuellement 3 ou 4 tours avant de serrer
fermement.
▪ Utilisez toujours deux clés pour desserrer un raccord conique.
▪ Utilisez toujours une clé de serrage et une clé dynamométrique
pour serrer le raccord conique lors du raccordement la tuyauterie.
Cela permet d'éviter les fuites et les fissures au niveau du
raccord.
a
b
c
d
a
Clé dynamométrique
b
Clé
c
Raccord de tuyaux
d
Raccord conique
Taille des
Couple de
tuyaux (mm)
serrage (N•m)
Ø6,4
15~17
Ø15,9
63~75
7.7.4
Consignes de pliage des tuyaux
Utilisez une cintreuse pour plier les tuyaux. Les tuyaux doivent être
pliés aussi délicatement que possible (le rayon du pli doit être de
30~40 mm ou plus).
7.7.5
Évasement de l'extrémité du tuyau
ATTENTION
▪ Un évasement incomplet peut entraîner des fuites de
gaz réfrigérant.
▪ Ne réutilisez PAS les évasements. Utilisez de
nouveaux évasements pour éviter les fuites de gaz
réfrigérant.
▪ Utilisez les raccords coniques fournis avec l'unité.
L'utilisation de raccords coniques différents peut
provoquer des fuites de gaz réfrigérant.
1 Coupez l'extrémité du tuyau avec un coupe-tube.
2 Retirez les bavures en orientant la surface de coupe vers le bas
de manière à ce que les copeaux ne pénètrent pas dans le
tuyau.
EVLQ05+08CAV3 + EHYHBH05AA + EHYHBH/X08AA +
EHYKOMB33AA
Pompe à chaleur hybride Daikin Altherma
4P355634-1A – 2016.02
Dimensions
Forme de
d'évasement
l'évasement
(A) (mm)
(mm)
90° ±2
8,7~9,1
A
19,3~19,7
R=0.4~0.8
a
b
a
Coupez à angle droit.
b
Retirez les bavures.
3 Retirez le raccord conique de la vanne d'arrêt et placez le
raccord conique sur le tuyau.
4 Évasez le tuyau. Procédez à l'évasement à l'emplacement
exact indiqué sur l'illustration suivante.
A
Outil d'évasement
À embrayage
pour R410A (à
(type Ridgid)
embrayage)
A
0~0,5 mm
1,0~1,5 mm
5 Vérifiez que l'évasement est correctement effectué.
a
b
c
a
La surface intérieure de l'évasement doit être impeccable.
b
L'extrémité du tuyau doit être évasée de manière uniforme,
en formant un cercle parfait.
c
Veillez à ce que l'écrou évasé soit installé.
7.7.6
Brasage de l'extrémité du tuyau
L'unité intérieure et l'unité extérieure disposent de raccords évasés.
Raccordez les deux extrémités sans brasage. Respectez les
consignes suivantes si une procédure de brasage est nécessaire:
▪ Lors du brasage, le soufflage d'azote permet d'éviter la création
de quantités importantes de film oxydé sur la partie intérieure de
la tuyauterie. Ce film affecte de manière négative les vannes et
les compresseurs du système frigorifique et empêche le
fonctionnement correct.
▪ La pression d'azote doit être réglée sur 20 kPa (ce qui est une
valeur suffisante pour être perceptible sur la peau) avec un
réducteur de pression.
a
b
f
a
Tuyauterie de réfrigérant
b
Pièce à souder
c
Guipage
d
Vanne manuelle
e
Vanne de réduction de pression
f
Azote
▪ N'utilisez PAS d'antioxydants lors du brasage des raccords de
tuyaux.
Les résidus peuvent obstruer les tuyaux et détruire l'équipement.
▪ N'utilisez PAS de décapant lors du brasage de la tuyauterie de
réfrigérant cuivre/cuivre. Utilisez un alliage de brasure à base de
cuprophosphore (BCuP) qui ne requiert pas de décapant.
Le fondant a une influence extrêmement néfaste sur les
tuyauteries de réfrigérant. Par exemple, si du fondant à base de
chlore est utilisé, il provoquera la corrosion des tuyaux ou, tout
particulièrement, si le fondant contient du fluor, il endommagera
l'huile de réfrigérant.
7 Installation
Outil d'évasement classique
À écrou à oreilles
(type Imperial)
1,5~2,0 mm
c
d
e
f
Guide de référence installateur
33
