Leuze electronic MSI-m/R Manuel D'installation page 33

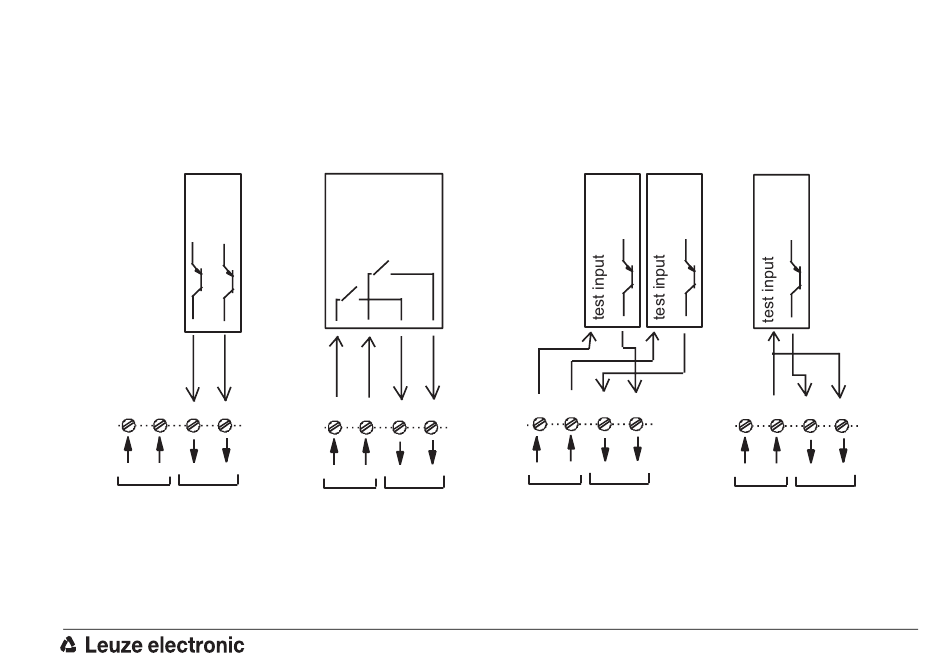

Exemple 1
1 AOPD type 4 avec à
chaque fois 2 sorties à
transistor relatives à la
sécurité et surveillance des
courts-circuits interne à
l'AOPD.
AOPD
TYP 4
2 x pnp
15 24 22 23
T1 T2 S1 S2
Test
AOPDs
Exemple 2
1 AOPD type 4 avec 2
sorties à relais, surveillance
des courts-circuits du câble
d'alimentation grâce aux
signaux de contrôle T1 et T2.
AOPD TYP 4
2 x relays
15 24 22 23
T1 T2 S1 S2
Test AOPDs
MSI-m(E)/R
Exemple 3
2 AOPD type 2 avec à
chaque fois une sortie à
transistor relative à la
sécurité, surveillance des
courts-circuits entre les
câbles des deux AOPD.
AOPD
AOPD
TYP 2 TYP 2
1 x pnp
1 x pnp
15 24 22 23
T1 T2 S1 S2
Test
AOPDs
Exemple 4
1 AOPD type 2 avec une
sortie à transistor relative à
la sécurité.
AOPD
TYP 2
1 x pnp
15 24 22 23
T1 T2 S1 S2
Test
AOPDs
33
