également s'effectuer en pressant puis en relâchant la
touche de réinitialisation.
Le mode muting ne peut être activé sans verrouillage
et donc sans touche de réinitialisation, car la touche
Marche prend en même temps en charge la fonction
de réinitialisation de muting.
• Types de contrôle des contacteurs
La fonction "contrôle des contacteurs dynamique"
contrôle les contacteurs ou les relais placés en aval de
l'interface de sécurité MSI. Avant chaque passage des
OSSD à l'état ON, cette fonction vérifie si les organes
de commutation suivants ont été fermés puis à
nouveau ouverts. Si ce n'est pas le cas, les OSSD de
l'interface de sécurité MSI restent à l'état OFF.
La fonction "contrôle des contacteurs statique" vérifie
tout simplement si les organes de commutation
suivants sont à l'état ouvert. Si c'est le cas, le blocage
démarrage/redémarrage peut être déverrouillé.
16
3.3.1.1 Mode de fonctionnement: avec blocage
démarrage/redémarrage – avec contrôle des
contacteurs dynamique

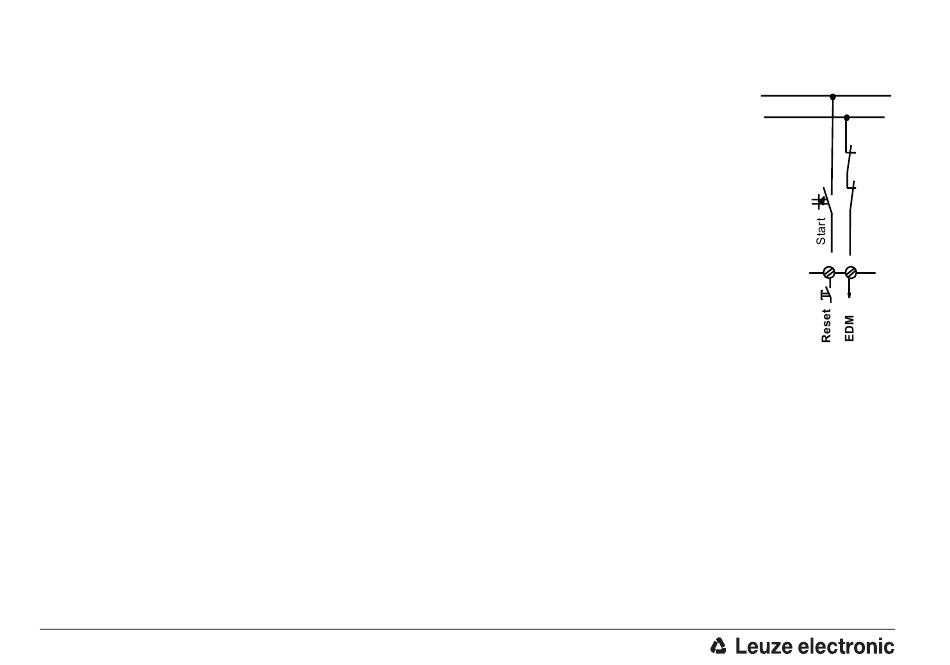

Conditions câblage externe:
Borne 13
"Réinitialisation"
Borne 14 "EDM" via contacts de
autre condition position des
commutateurs DIP dans le
module MSI(chap. 3.2):
DS3 bas
Le
blocage
redémarrage est suspendu lorsque
les champs de protection de tous
les
AOPD
dégagés,
les
(contacteurs) ont retrouvé leur
situation initiale et la touche de
réinitialisation est pressée puis
relâchée.
MSI-m(E)/R
+24 V
0 V
via une touche
Marche à
alimentation
24 V DC
retour des relais
de séquence
guidés
positivement à 0
V
DS2 haut
démarrage/
connectés
sont
relais
en
aval
k2
k1
13 14
