Sélection des fonctions

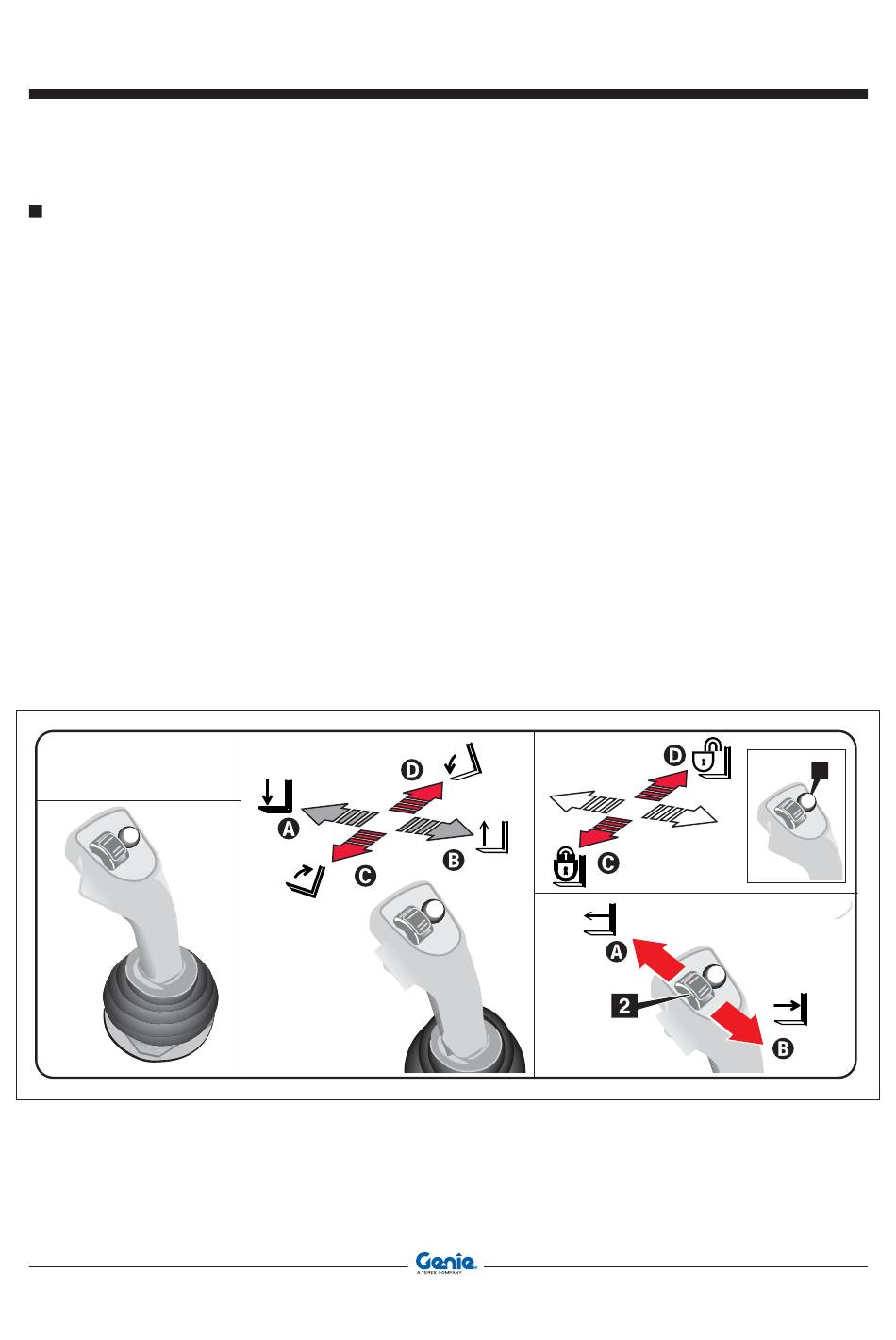

Le levier de commande permet d'exécuter les
mouvements suivants:
•
Levage/descente du bras
en déplaçant le levier vers la direction A ou B
•
Télescopage/rentrée du bras
en tournant la roulette 2 en direction A ou B sans
déplacer le levier de commande
•
Pointage vers l'avant / l'arrière du tablier
porte-outils
en déplaçant le levier vers la direction C ou D
•
Blocage/déblocage des outils terminaux
en appuyant sur le bouton-poussoir 1 et en
amenant le levier de commande à la position C
ou D
