Collegamento Dei Cavi - Axis Q8108-R Mode D'emploi

AXIS Q8108-R Guida per l'utente Pagina 53

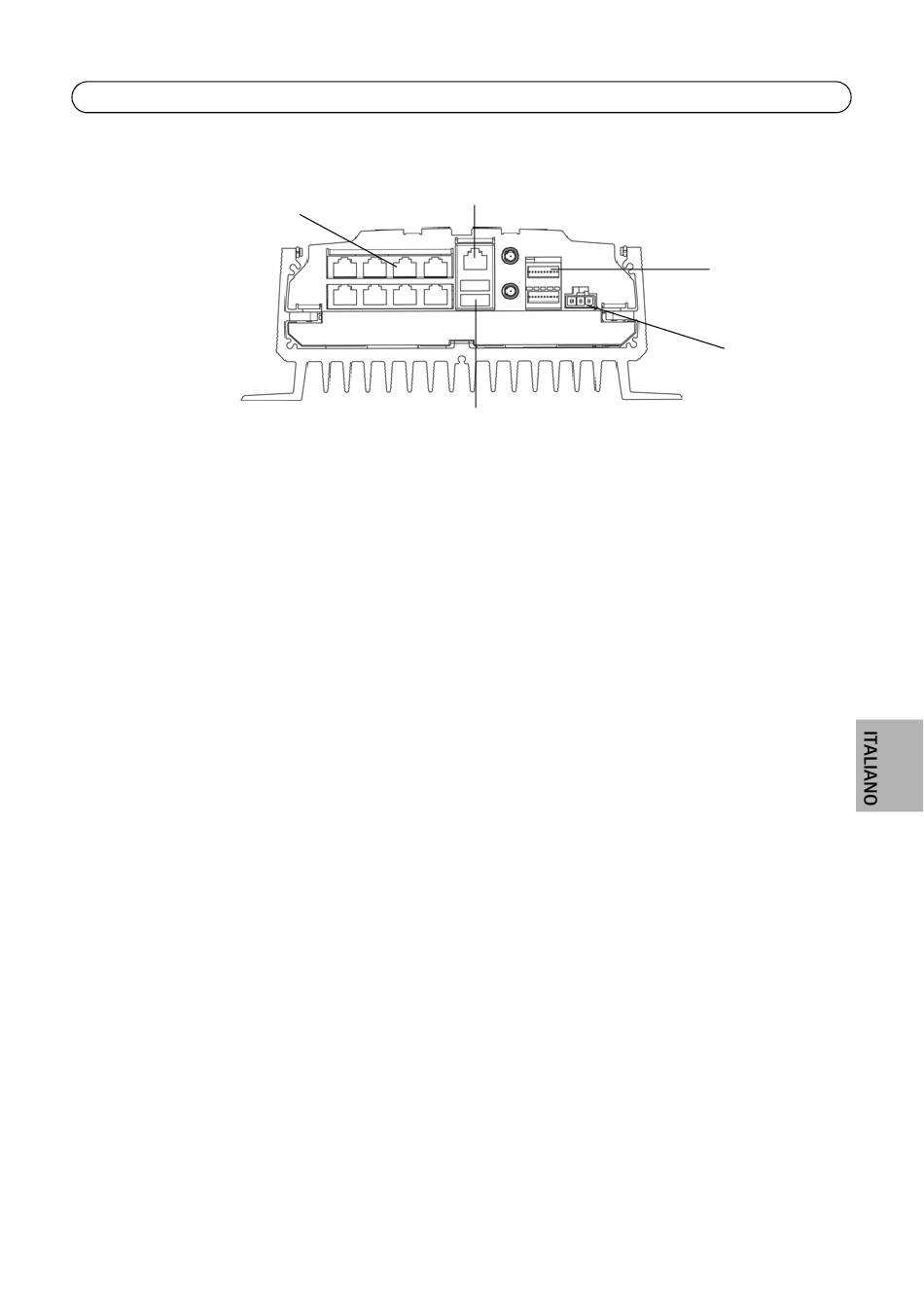

Collegamento dei cavi

1 porta di rete Gbit
8 connettori di rete PoE
Connettore I/O
Connettore
di alimentazione
2 porte USB 2.0
1. Installare fino a 8 telecamere di rete Axis seguendo le relative guide all'installazione.
2. Collegare le telecamere all'unità AXIS 8108-R per mezzo dei connettori PoE RJ-45, che
forniscono l'alimentazione e la connessione di rete a tutte le telecamere.
3. Collegare facoltativamente gli altri dispositivi esterni di input/output.
4. Collegare il cavo di alimentazione fornito alla morsettiera di alimentazione.
